Dach

Auf Basis strukturierter CNFX-Herstellerprofile wird Dach im Bereich Grundmetallherstellung anhand von Nennkapazität bis Betriebstemperatur eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Dach wird durch die Baugruppe aus Wassergekühlte Paneele und Feuerfeste Auskleidung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Die obere Strukturkomponente eines Lichtbogenofens, die das Ofeninnere enthält und kritische Betriebssysteme unterstützt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

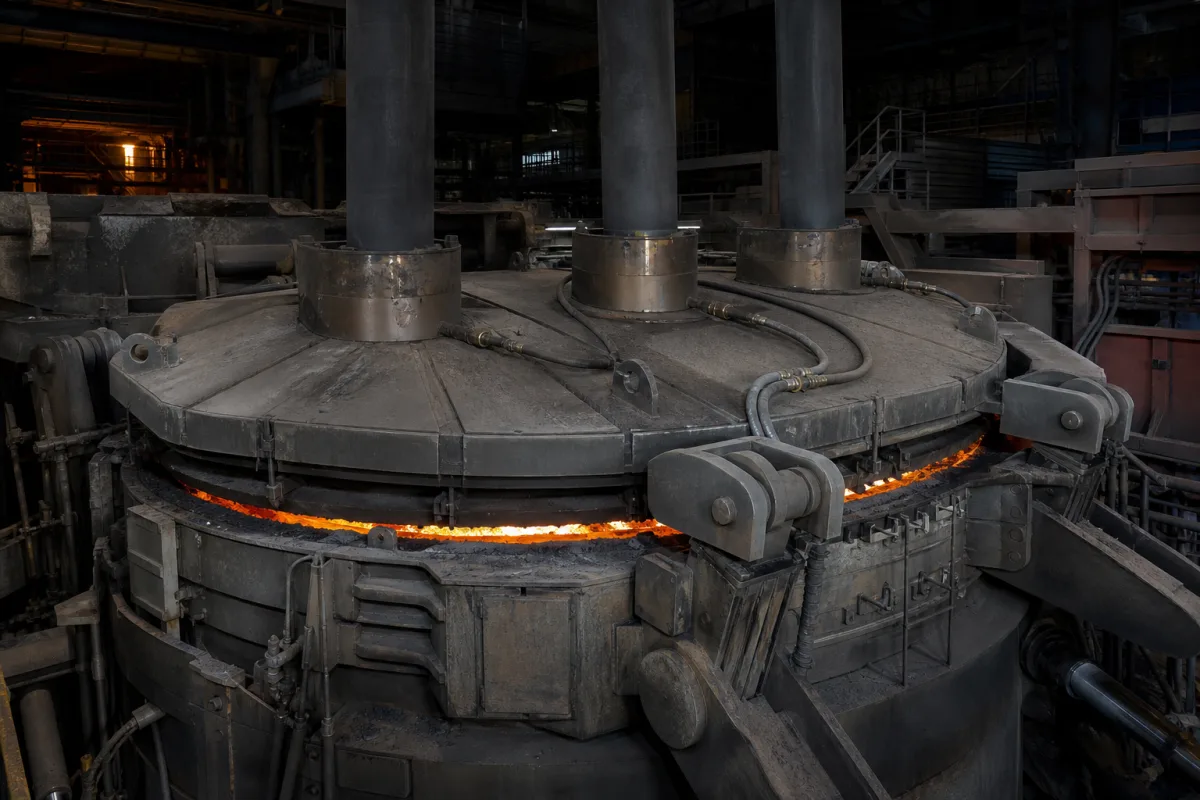

Dach in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das Dach ist eine kritische Strukturkomponente eines Lichtbogenofens (EAF), die die obere Ummantelung des Ofengefäßes bildet. Es dient dazu, den Hochtemperatur-Schmelzprozess einzuschließen, das Elektrodensystem zu unterstützen und Öffnungen für Beschickung, Rauchgasabsaugung und Beobachtung bereitzustellen. Das Dach ist extremen thermischen Zyklen, chemischem Angriff durch Ofengase und mechanischer Belastung durch Elektrodenbewegung ausgesetzt. Es besteht aus wassergekühlten Stahlpaneelen, einer feuerfesten Auskleidung und hochtemperaturfesten Legierungsstützstrukturen. Typische Parameter für ein EAF-Dach umfassen eine Nennkapazität von 50–120 t, einen Arbeitstemperaturbereich von 300–800 °C und einen Kühlwasserfluss von 80–200 m³/h. Die Kühlwassereintrittstemperatur beträgt typischerweise 25–35 °C, mit einem Druck von 0,3–0,6 MPa. Die Dachabmessungen variieren mit der Ofengröße: Durchmesser 4–8 m, Höhe 1,5–3 m und Dicke der feuerfesten Auskleidung 200–400 mm. Der Elektrodenlochdurchmesser beträgt 400–800 mm, mit einem Teilkreisdurchmesser von 1200–2000 mm. Das Gesamtgewicht des Dachs, einschließlich feuerfester Auskleidung und Stahlstruktur, beträgt 20–60 t. Für Wartungszwecke kann das Dach mit einem Hub von 300–500 mm angehoben und um einen Winkel von 75–90° geschwenkt werden. Der Baustahl für den Dachrahmen ist typischerweise Q235B gemäß GB/T 700. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden. Das Design des Dachs muss eine ordnungsgemäße Abdichtung, Kühlung und Elektrodenausrichtung gewährleisten, um einen effizienten Ofenbetrieb aufrechtzuerhalten.

Funktionsprinzip

Das Dach fungiert als abgedichtete oder halb abgedichtete Barriere, die die Ofenatmosphäre aufrechterhält und Wärme einschließt. Es unterstützt die Elektroden, die durch es hindurchgehen, und ermöglicht eine präzise Positionierung während des Schmelzprozesses. In das Dach integrierte Kühlsysteme (typischerweise wassergekühlte Paneele) verwalten die intensive Strahlungswärme von Lichtbogen und geschmolzenem Metall. Das Dach erleichtert auch die Entfernung von Prozessgasen durch ein Abzugssystem. Die wassergekühlten Paneele zirkulieren Kühlwasser mit spezifizierten Durchflussraten und Drücken, um Wärme aufzunehmen und strukturelles Versagen zu verhindern. Die feuerfeste Auskleidung bietet Wärmedämmung und Schutz vor chemischem Angriff. Das Design des Dachs muss thermische Ausdehnung sowie mechanische Spannungen durch Elektrodenbewegung und Ofenvibrationen berücksichtigen. Geeignete Kühlwasserparameter wie Eintrittstemperatur und Druck sind entscheidend, um die Kühleffizienz aufrechtzuerhalten und Überhitzung zu verhindern. Die Hub- und Schwenkmechanismen des Dachs ermöglichen den Zugang zum Ofeninneren während Wartung und Elektrodenwechsel.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Nennkapazität50–120 tTypical EAF roof capacity range
Betriebstemperatur300–800 °CUpper limit depends on refractory material
Kühlwasserdurchfluss80–200 m³/hRequired for panel cooling
Kühlwassereintrittstemperatur25–35 °CHigher inlet reduces cooling efficiency
Kühlwasserdruck0.3–0.6 MPaEnsure adequate flow
Dachdurchmesser4–8 mMatches furnace shell size
Dachhöhe1.5–3 mAffects freeboard and electrode stroke
Feuerfestdicke200–400 mmThicker for longer life
Elektrodenlochdurchmesser400–800 mmMust match electrode size
Teilkreisdurchmesser der Elektrodenlöcher1200–2000 mmDetermines electrode spacing
Dachgewicht20–60 tIncludes refractory and steel structure
Hubweg300–500 mmFor roof swing and maintenance
Schwenkwinkel75–90 °For electrode access
WerkstoffgüteQ235BStructural steel for roof frameGB/T 700

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Wassergekühlte Stahlpaneele Feuerfestauskleidung Hochtemperaturlegierungs-Stützstrukturen

Komponenten / BOM

Components / BOM
  • Wassergekühlte Paneele
    Bilden die Hauptstruktur des Daches und sorgen durch zirkulierendes Wasser für die primäre Wärmeabfuhr.
    Material: Kohlenstoffstahl oder niedriglegierter Stahl mit internen Wasserkanälen
  • Feuerfeste Auskleidung
    Isoliert die Stahlkonstruktion vor direkter Strahlungswärme und chemischem Angriff aus der Ofenatmosphäre.
    Material: Hochtonerde- oder Magnesia-basierte Stampfmassen oder Steine
  • Elektrodeneinführungen
    Runde Öffnungen, die den Eintritt von Elektroden in den Ofen ermöglichen; umfassen Dichtungen und Kühlringe.
    Material: Wassergekühlte Kupfer- oder Stahllegierungsringe
  • Ladeklappenöffnung
    Öffnung zum Beschicken von Schrott und Zuschlagstoffen; häufig mit wassergekühlter Klappe ausgestattet.
    Material: Wassergekühlter Stahlrahmen und -klappe
  • Viertes Loch (Abgasöffnung)
    Öffnung zur direkten Absaugung der Ofengase in das Rauchgasabsaugsystem.
    Material: Wassergekühlter Stahlkanalanschluss
  • Lasthaken / Zapfen
    Befestigungspunkte für das Dach-Hebe- und Schwenkwerk
    Material: Schmiede- oder Gussstahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Ausfall des Wasserkühlsystems (Durchflussrate < 50 L/min) → Thermoschock und Abplatzen der Feuerfestauskleidung → Redundante Kühlkreisläufe mit unabhängigen Pumpen und Durchflusssensoren (doppelte Kapazität von 100 L/min)
Elektrodenfehlausrichtung (>15 mm radiale Abweichung) → Lichtbogeneinwirkung mit lokalisierter Feuerfesterosion (>20 mm/h Verschleißrate) → Lasergeführtes Elektrodenpositionierungssystem mit Echtzeit-Regelung

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-1800°C Innentemperatur, 0-5 bar Innendruck
Belastungs- und Ausfallgrenzen
Strukturelles Versagen tritt bei 1850°C (Schmelzpunkt des Feuerfestmaterials) oder 6 bar Innendruck (Fließgrenzenschwelle) auf
Thermische Ermüdung durch zyklisches Aufheizen/Abkühlen (ΔT=1600°C) und Kriechverformung bei anhaltend hohen Temperaturen
Fertigungskontext
Dach wird innerhalb von Grundmetallherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Lichtbogenofen-Dach EAF-Dach Ofendach-Komponente wassergekühlte Paneele feuerfeste Auskleidung

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Lichtbogenofen
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Atmosphärendruck bis leicht positiver Druck (0-0,5 bar Überdruck), Unterdruck nicht empfohlen
Weitere Spezifikationen:Wasserkühlungsdurchflussrate: 50-200 m³/h abhängig von der Ofengröße, Dicke der Feuerfestauskleidung: 300-600 mm
Betriebstemperatur:Bis zu 1800°C (3272°F) Spitzenwert, Dauerbetrieb bis zu 1600°C (2912°F)
Montage- und Anwendungskompatibilität
Hochtemperatur-StahlerzeugungsumgebungenWassergekühlte KupferpaneelsystemeFeuerfest ausgekleidete Containment-Strukturen
Nicht geeignet: Chlorreiche oder hochkorrosive Gasumgebungen (beschleunigt den Feuerfestverschleiß)
Auslegungsdaten
  • Ofengehäusedurchmesser (m)
  • Elektrodenkonfiguration und -durchmesser
  • Erforderliche Kühlleistung (kW)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Wassereindringen und Staubildung
Ursache: Degradation der Dachabdichtung durch UV-Einstrahlung, thermische Zyklen oder mechanische Beschädigung durch Begehung oder Fremdkörper, was zu beeinträchtigter Dichtungsintegrität und Wasseransammlung führt, die die Struktur belastet.
Strukturelle Ermüdung und Deckendegradation
Ursache: Korrosion der Metalldeckung oder Befestigungselemente durch Feuchtigkeitseintritt, kombiniert mit zyklischer Belastung durch Umwelteinflüsse (Wind, Schnee) und unzureichender Entwässerung, was zu reduzierter Tragfähigkeit und potenziellem Kollaps führt.
Wartungsindikatoren
  • Sichtbare Durchbiegung, Verformung oder Auslenkung der Dachoberfläche, die auf strukturelle Beeinträchtigung oder Wasserretention hindeutet.
  • Anhaltende Wasserränder, Schimmelbildung oder aktive Leckagen an Innenraumdecken, die auf Abdichtungsversagen oder Anschlussprobleme hinweisen.
Technische Hinweise
  • Einführung eines halbjährlichen Inspektionsregimes mit Fokus auf Abdichtungsnähte, Anschlüsse und Entwässerungssysteme unter Verwendung von Infrarot-Thermografie zur frühzeitigen Erkennung von Feuchtigkeitseintritt.
  • Sicherstellung eines ausreichenden Gefälles (mindestens 1/4 Zoll pro Fuß) und Freihaltung von Abläufen und Dachabläufen zur Vermeidung von Staubildung, die den Verschleiß beschleunigt und zusätzliche strukturelle Lasten erzeugt.

Konformität und Fertigungsnormen

Referenznormen
ASTM D638 - Standardtestmethode für Zugeigenschaften von KunststoffenCE EN 13859-1 - Flexible Bahnen für Abdichtungen - Bitumenbahnen für Dachabdichtungen
Fertigungsgenauigkeit
  • Ebenheit: +/- 5 mm pro 3 m
  • Nahtausrichtung: +/- 2 mm
Qualitätsprüfung
  • Wasserdurchdringungstest (ASTM D5957)
  • Widerstandstest gegen Windauftrieb (ASTM D3161)

Hersteller von Dach

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aluminium-Druckguss

Aluminium-Druckguss ist ein Herstellungsverfahren, das komplexe, hochpräzise Metallteile erzeugt, indem geschmolzene Aluminiumlegierung unter hohem Druck in eine Stahlform eingespritzt wird.

Spezifikationen ansehen ->
Aluminium-Strangpressprofil

Aluminium-Strangpressprofil ist ein leichtes, korrosionsbeständiges Strukturbauteil, das durch Pressen einer Aluminiumlegierung durch eine Matrize hergestellt wird und in Bauwesen, Automobil und Konsumgütern verwendet wird.

Spezifikationen ansehen ->
Anodenplatte

Eine Anodenplatte ist eine verbrauchbare Elektrodenkomponente, die bei der elektrolytischen Raffination und Elektrogewinnung von Nichteisenmetallen wie Kupfer, Zink und Blei verwendet wird.

Spezifikationen ansehen ->
Automatisiertes Ingot-Stapel- und Palettiersystem

Automatisiertes System zum Stapeln und Palettieren von Metallbarren nach dem Gießen.

Spezifikationen ansehen ->

Häufige Fragen

Was ist die Hauptfunktion eines EAF-Dachs?

Die Hauptfunktion besteht darin, das Ofengefäß zu umschließen, den Hochtemperatur-Schmelzprozess einzuschließen, das Elektrodensystem zu unterstützen und Öffnungen für Beschickung, Rauchgasabsaugung und Beobachtung bereitzustellen.

Welche Materialien werden üblicherweise für den Bau eines EAF-Dachs verwendet?

Übliche Materialien sind wassergekühlte Stahlpaneele, feuerfeste Auskleidung und hochtemperaturfeste Legierungsstützstrukturen. Der Stahlrahmen ist oft Q235B gemäß GB/T 700.

Was sind typische Kühlwasseranforderungen für ein EAF-Dach?

Der typische Kühlwasserfluss beträgt 80–200 m³/h, mit einer Eintrittstemperatur von 25–35 °C und einem Druck von 0,3–0,6 MPa. Diese Werte müssen für das spezifische Modell verifiziert werden.

Wie unterstützt das Dach die Elektrodenbewegung?

Das Dach hat Elektrodenlöcher mit einem Durchmesser von 400–800 mm und einem Teilkreisdurchmesser von 1200–2000 mm, sodass Elektroden hindurchgeführt und während des Schmelzens präzise positioniert werden können.
