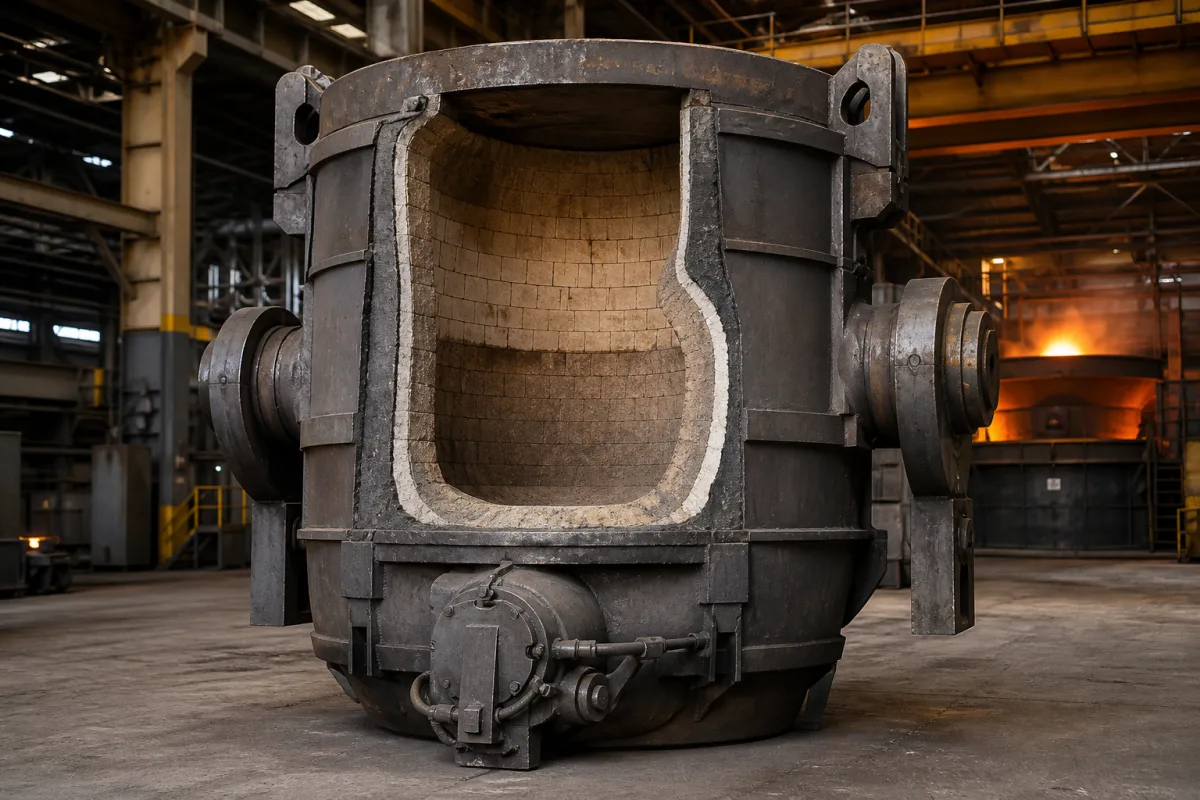

Feuerfest ausgekleidete Pfanne

Die feuerfest ausgekleidete Pfanne ist eine kritische Komponente des Transfersystems für geschmolzenes Metall und wird in der Grundmetallherstellung verwendet, um geschmolzene Metalle wie Stahl, Eisen oder Aluminium sicher zu transportieren, zu halten und zu gießen – innerhalb einer Gießerei oder eines Stahlwerks. Der Stahlmantel bietet strukturelle Integrität, während die innere feuerfeste Auskleidung – typischerweise aus hochtonerdehaltigen, magnesia- oder zirkonbasierten Steinen oder Massen – den Mantel vor extremer Hitze (typischerweise 1400–1700°C) und chemischer Korrosion durch das geschmolzene Metall schützt, Verunreinigungen verhindert und einen sicheren Betrieb gewährleistet.

Diese Pfanne ist für die Integration mit einem Transferwagen konzipiert und verfügt über Tragzapfen zum Heben und Kippen. Sie kann Kapazitäten von 10 bis 100 Tonnen geschmolzenem Metall aufnehmen, mit einem Manteldurchmesser von 2000–4000 mm und einer Mantelstärke von 20–50 mm. Die Dicke der feuerfesten Auskleidung variiert zwischen 150 und 300 mm, und die Gesamthöhe der Pfanne einschließlich Tragzapfen liegt zwischen 2500 und 4500 mm. Der Durchmesser der Tragzapfen beträgt 150–300 mm, und die Pfanne kann bis zu 110 Grad gekippt werden, um Schlacke vollständig zu entfernen. Das Leergewicht einschließlich feuerfester Auskleidung liegt zwischen 15 und 80 Tonnen.

Verwendete feuerfeste Materialien umfassen Zusammensetzungen wie Al2O3–MgO und Al2O3–SiC–C. Die Lebensdauer der Pfanne, gemessen in Anzahl der Einsätze vor dem Neuauskleiden, beträgt typischerweise 50–150 Einsätze. Vor der ersten Verwendung muss die Pfanne auf 800–1200°C vorgewärmt werden, um Thermoschock zu vermeiden. Diese Parameter sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Anwendungen bestätigt werden. Die Pfanne ist kein eigenständiges Produkt, sondern eine Komponente eines größeren Systems, und ihre Leistung hängt von ordnungsgemäßer Installation, Wartung und Betrieb im Transferwagensystem ab.

Die Pfanne wird auf dem Transferwagen montiert und unter einem Ofen oder einer anderen Metallquelle positioniert, um geschmolzenes Metall aufzunehmen. Die feuerfeste Auskleidung wirkt als thermische und chemische Barriere und isoliert den Stahlmantel vor extremen Temperaturen und korrosiver Schlacke. Die Pfanne kann über ein mechanisches oder hydraulisches System am Wagen gekippt werden, um das Metall in Formen, Zwischenbehälter oder andere Gefäße zu gießen. Nach dem Entleeren kann sie zum Neuauskleiden oder Vorwärmen zurückgebracht werden, bevor sie im nächsten Zyklus verwendet wird. Richtiges Vorwärmen und kontrolliertes Abkühlen sind unerlässlich, um Thermoschock zu vermeiden und die Lebensdauer der Auskleidung zu verlängern.
