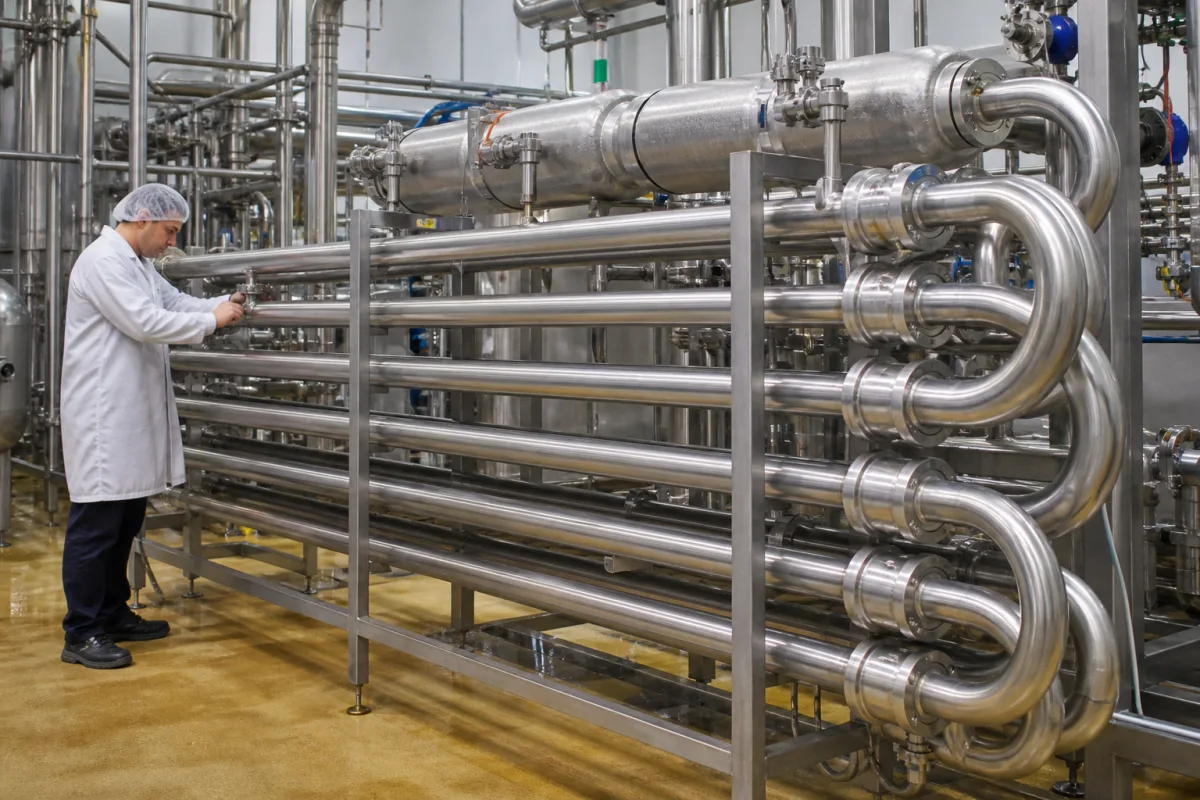

Produkt-Heiz- und Halterohr

Das Produkt-Heiz- und Halterohr ist eine kritische Komponente in einer aseptischen Heißabfülllinie für Getränke. Es ist dafür ausgelegt, flüssige Produkte auf spezifische Sterilisationstemperaturen zu erhitzen und sie für eine vorgegebene Haltezeit auf diesen Temperaturen zu halten, um mikrobielle Abtötung zu gewährleisten und gleichzeitig die Produktqualität vor dem aseptischen Abfüllen in Behälter zu erhalten. Das Rohr besteht aus Edelstahl 316L und ist in Innendurchmessern von 25 bis 100 mm (ISO 1127), Längen von 1000 bis 6000 mm und Wandstärken von 1,5 bis 3,0 mm (ISO 1127) erhältlich. Es arbeitet bei Drücken von 1,0 bis 1,6 MPa und Temperaturen von 85 bis 140 °C, mit einer Temperaturgleichförmigkeit von ±1,0 °C. Die innere Oberflächenrauheit beträgt ≤0,4 μm Ra (ISO 4287), um bakterielle Anhaftung zu verhindern und Reinigbarkeit zu gewährleisten. Die Heizleistungsdichte liegt zwischen 2 und 4 W/cm², um Produktverschmorung zu vermeiden. Elektrische Spezifikationen umfassen Isolationswiderstand ≥100 MΩ (IEC 60364-6) und Dielektrische Festigkeit von 1500 V AC (IEC 60335-1). Das Gewicht variiert von 15 bis 80 kg je nach Größe und Wandstärke. Diese Parameter dienen als Referenzbereiche; tatsächliche Werte müssen für das spezifische Modell und die Anwendung bestätigt werden. Das Rohr verbindet sich mit vorgelagerten Heizsystemen und nachgelagerten Abfüllgeräten, und seine Auslegung muss der Rohrgröße und dem Layout der aseptischen Linie entsprechen. Verifikationsfragen umfassen die Bestätigung des erforderlichen Zeit-Temperatur-Profils, der Durchflussrate und der Kompatibilität mit den Produkteigenschaften. Wartungssignale umfassen Temperaturabweichungen, Druckabfälle oder Oberflächenverschlechterung. Fehlergrenzen umfassen Verlust der Temperaturgleichförmigkeit, Leckagen oder Materialermüdung. Überprüfen Sie immer modellspezifische Werte und Normen mit dem gesetzlichen Hersteller oder Lieferanten.

Das Getränkeprodukt fließt durch das Rohr, während Wärmeübertragung durch die Rohrwände von einem externen Heizmedium (typischerweise Dampf oder heißes Wasser) erfolgt. Die Rohrlänge und der Durchfluss werden so ausgelegt, dass das erforderliche Zeit-Temperatur-Profil für Pasteurisierung oder Sterilisation erreicht wird, wobei Isolierung oder zusätzliche Heizelemente die Temperatur während der Haltephase aufrechterhalten. Die Abmessungen und Betriebsparameter des Rohrs werden basierend auf den thermischen Eigenschaften des Produkts und der gewünschten mikrobiellen Reduktion ausgewählt. Ein ordnungsgemäßer Durchfluss gewährleistet gleichmäßige Erwärmung, und der Halteabschnitt bietet die erforderliche Verweilzeit. Das System muss auf Temperaturgleichförmigkeit und Druckstabilität überwacht werden, um eine effektive Verarbeitung zu gewährleisten.
