Palettenförderer

Auf Basis strukturierter CNFX-Herstellerprofile wird Palettenförderer im Bereich Getränkeherstellung anhand von Tragfähigkeit bis Palettengröße eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Palettenförderer wird durch die Baugruppe aus Antriebsmotor und Förderrollen/-ketten beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Fördersystem, das für den Transport beladener Paletten innerhalb einer automatisierten Depalettiermaschine ausgelegt ist.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

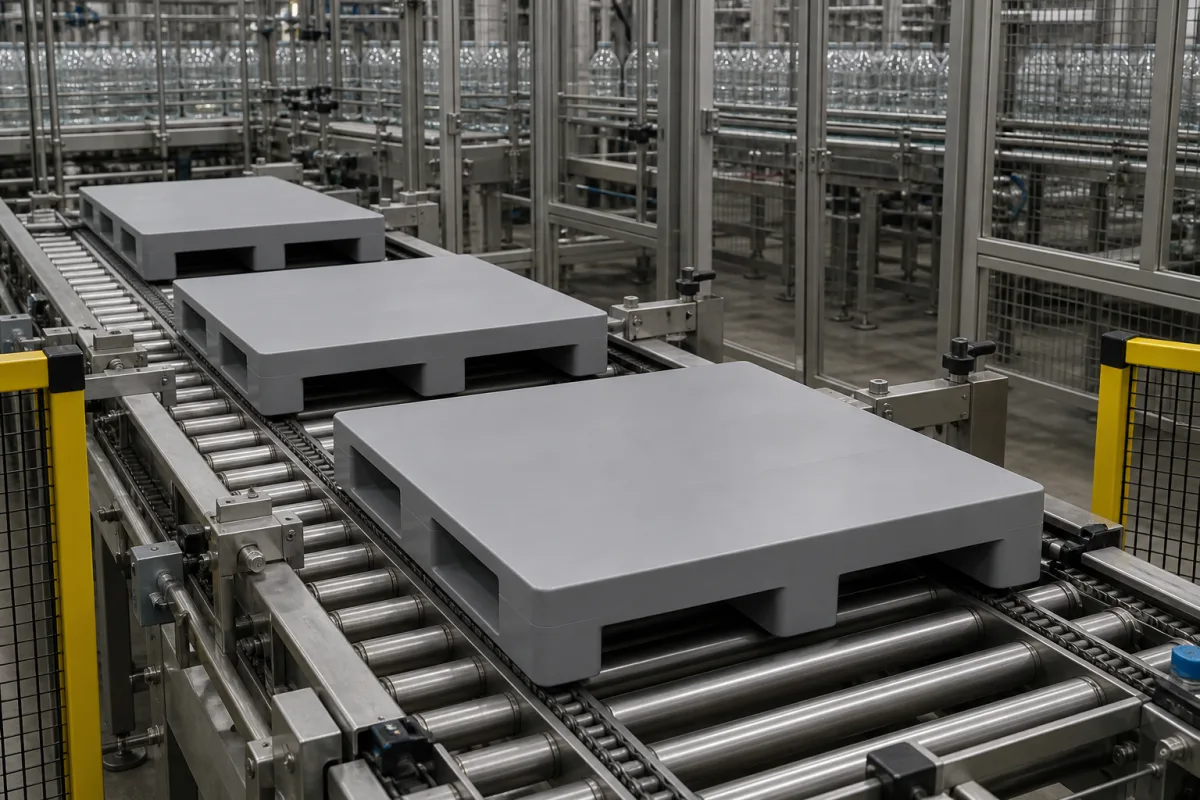

Palettenförderer in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der Palettenförderer ist eine kritische Komponente der automatisierten Getränkebehälter-Depalettiermaschine. Er ist verantwortlich für den präzisen Transport beladener Paletten in die Depalettierzone und anschließend für den Abtransport leerer Paletten nach der Behälterentnahme. Er gewährleistet einen kontinuierlichen Materialfluss und die Synchronisation mit anderen Maschinenoperationen. Der Förderer verwendet typischerweise motorgetriebene Rollen oder Ketten, um Paletten entlang eines festen Pfads zu bewegen. Er interagiert mit Sensoren und Steuerungssystemen, um Paletten genau für den Depalettierkopf zu positionieren, und integriert oft Indexier- oder Staufunktionen zur Verwaltung des Arbeitsablaufs. Das Gestell besteht aus Kohlenstoffstahl (Q235B nach GB/T 700) und die Rollen aus verzinktem Stahl (20# nach GB/T 699); in lebensmittelgeeigneten Bereichen ist Edelstahl erhältlich. Zu den wichtigsten Parametern gehören eine Lastkapazität von 1000–2000 kg pro Palette, die Handhabung von Standard-EUR-Paletten (1200×1000 mm nach ISO 6780) mit anderen Größen auf Anfrage. Die Fördergeschwindigkeit ist über Frequenzumrichter (VFD) von 0,1–0,5 m/s einstellbar, mit einer Positioniergenauigkeit von ±5 mm an der Stopposition. Die Motorleistung reicht von 0,75–2,2 kW, Betrieb mit Drehstrom 380–480 V AC (IEC 60038) bei 50/60 Hz. Das System ist für den Innenbereich bei Temperaturen von -10 bis 40 °C und nicht kondensierender Luftfeuchtigkeit von 20–90 % RH ausgelegt. Der Schutzgrad ist IP54–IP65 (IEC 60529) für Waschumgebungen. Die Förderbreite entspricht der Palettenbreite, typischerweise 1200–1500 mm, und das Maschinengewicht beträgt 1500–3000 kg pro 10-m-Sektion. Alle Werte sind Referenzbereiche; verifizieren Sie modellspezifische Spezifikationen und Normen mit dem Hersteller oder Lieferanten vor der Beschaffung.

Funktionsprinzip

Der Palettenförderer arbeitet mit motorgetriebenen Rollen oder Ketten, um Paletten entlang eines festen Pfads zu bewegen. Sensoren erkennen das Vorhandensein und die Position der Paletten und senden Signale an ein Steuerungssystem, das Motordrehzahl und -richtung regelt. Der Förderer interagiert mit der Steuerlogik der Depalettiermaschine, um die Palettenbewegung mit dem Depalettierkopf zu synchronisieren. Indexierfunktionen stoppen Paletten an präzisen Positionen zur Behälterentnahme, während Staufunktionen es ermöglichen, dass Paletten ohne Stauung anstehen. Das System verwendet Frequenzumrichter (VFDs), um die Fördergeschwindigkeit sanft anzupassen. Nach der Depalettierung werden leere Paletten abtransportiert, wodurch der Zyklus abgeschlossen wird. Das Design des Förderers gewährleistet präzise Positionierung und kontinuierlichen Materialfluss, was für den automatisierten Betrieb entscheidend ist.

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Tragfähigkeit	1000–2000 kg	Per pallet, typical for beverage industry
Palettengröße	1200×1000 mm	Standard EUR pallet; other sizes on requestISO 6780
Fördergeschwindigkeit	0.1–0.5 m/s	Adjustable via VFD
Positioniergenauigkeit	±5 mm	At stop position for depalletizing
Motorleistung	0.75–2.2 kW	Depends on load and speed
Versorgungsspannung	380–480 V AC	Three-phase, 50/60 HzIEC 60038
Betriebstemperatur	-10–40 °C	For indoor use
Luftfeuchtigkeit	20–90 % RH	Non-condensing
Schutzart	IP54–IP65	For washdown environmentsIEC 60529
Rahmenmaterial	Q235B	Carbon steel, paintedGB/T 700
Rollenmaterial	20#	Steel with zinc platingGB/T 699
Förderbreite	1200–1500 mm	Matches pallet width
Gewicht	1500–3000 kg	Per 10 m section

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Kohlenstoffstahl Edelstahl (Lebensmittelbereich)

Komponenten / BOM

Components / BOM

Antriebsmotor
Liefert die Antriebskraft für den Förderbandmechanismus
Material: Stahlgehäuse, Kupferwicklungen
Förderrollen/-ketten
Direkte Kontaktfläche, die Paletten trägt und bewegt
Material: Stahl oder rostfreier Stahl
Rahmenkonstruktion
Bietet strukturelle Unterstützung und Ausrichtung für das Fördersystem
Material: Kohlenstoffstahl
Positionssensoren
Erfasst Palettenpräsenz und -position für präzises Stoppen und Positionieren
Material: Kunststoffgehäuse, elektronische Bauteile
Frequenzumrichter
Fördert die Bandgeschwindigkeit sanft statt stufenweise, damit Paletten nicht verrutschen.
Indexieranschlag
Hält die Palette an der genauen Position, die der Depalettierkopf erwartet.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kettenteilungsdehnung überschreitet 2 % vom Nennwert von 12,7 mm → Kettenradzahnüberspringen verursacht Palettenfehlausrichtung → Installation von Laser-Kettenverschleißsensoren mit 0,1 mm Auflösung und automatischem Spannungssystem

Drehstrommotor-Phasenungleichgewicht überschreitet 5 % Spannungsdifferenz → Drehmomentwelligkeit induziert Palettenschwingungsamplitude >10 mm → Implementierung von Vektorregelungsantrieben mit 0,5 % Stromregelung und Echtzeit-Phasenüberwachung

Technische Bewertung

Betriebsbereich

0,5-2,0 m/s Lineargeschwindigkeit, 500-2000 kg Tragfähigkeit, 0,8-1,2 m Palettenbreite

Belastungs- und Ausfallgrenzen

Kettenzugfestigkeit überschreitet 25 kN, Rollenlagertemperatur überschreitet 120°C, Motordrehmoment überschreitet 150 Nm

Kettendehnung aufgrund plastischer Verformung bei einer Streckgrenze von 800 MPa, Lagerschäden durch Schmierstoffzersetzung bei 120°C, Isolationsversagen der Motorwicklung bei 155°C thermischer Grenztemperatur

Fertigungskontext

Palettenförderer wird innerhalb von Getränkeherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Automatische Depalettiermaschine für Getränkebehälter

Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/V (mechanisches System)
Durchflussrate:	0,1 bis 1,5 m/s (0,3 bis 5 ft/s)
Betriebstemperatur:	0°C bis 50°C (32°F bis 122°F)

Montage- und Anwendungskompatibilität

Holzpaletten (Standard EUR/ISO)Kunststoffpaletten (HDPE/PP)Metallpaletten (Stahl/Aluminium)

Nicht geeignet: Korrosive chemische Umgebungen ohne geeigneten Schutz

Auslegungsdaten

Maximales Palettgewicht (kg/lbs)
Erforderlicher Durchsatz (Paletten/Stunde)
Verfügbare Installationsfläche (L×B×H in Metern/Fuß)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kettenverschleiß und -dehnung

Ursache: Unzureichende Schmierung führt zu Metall-auf-Metall-Reibung, Ansammlung abrasiver Verunreinigungen und übermäßiger Spannung, die einen beschleunigten Verschleiß an Kettenbolzen und Buchsen verursacht.

Rollenlagerausfall

Ursache: Verschmutzung durch Staub, Schmutz oder Feuchtigkeitseintritt in die Lager, kombiniert mit Fehlausrichtung von Fördererabschnitten, die zu ungleichmäßiger Belastung und vorzeitiger Lagerermüdung führt.

Wartungsindikatoren

Ungewöhnliche Schleif- oder Quietschgeräusche vom Kettenantrieb oder den Rollen, die auf Schmierungsversagen oder Lagerschäden hinweisen
Sichtbare Fehlausrichtung von Paletten oder unregelmäßige Bewegung, die zu Palettenwackeln, Blockieren oder Abweichen von der Mittellinie führt

Technische Hinweise

Implementierung automatisierter Schmiersysteme mit geeigneten Intervallen und Verwendung ketten-spezifischer Schmiermittel zur Reduzierung von Reibung und Verhinderung von abrasivem Verschleiß
Etablierung regelmäßiger Ausrichtungsprüfungen mit Lasermessgeräten und Installation von Schutzabdeckungen/Dichtungen an Lagern, um Verschmutzungseintritt zu verhindern

Konformität und Fertigungsnormen

Referenznormen

ISO 445:2013 - Paletten für die Materialhandhabung - VokabularANSI MH1-2016 - Paletten, Einlegescheiben und andere Unterlagen für EinheitslastenDIN 15146 - Flachpaletten für den Durchgangstransport von Gütern

Fertigungsgenauigkeit

Palettendeckflächenebenheit: +/- 1,5 mm über die Oberfläche
Gesamtabmessungen: +/- 3 mm für Länge/Breite/Höhe

Qualitätsprüfung

Lastkapazitätsverifizierungstest (statisch und dynamisch)
Maßgenauigkeitsprüfung mit Laserscanning
