Technische Definition

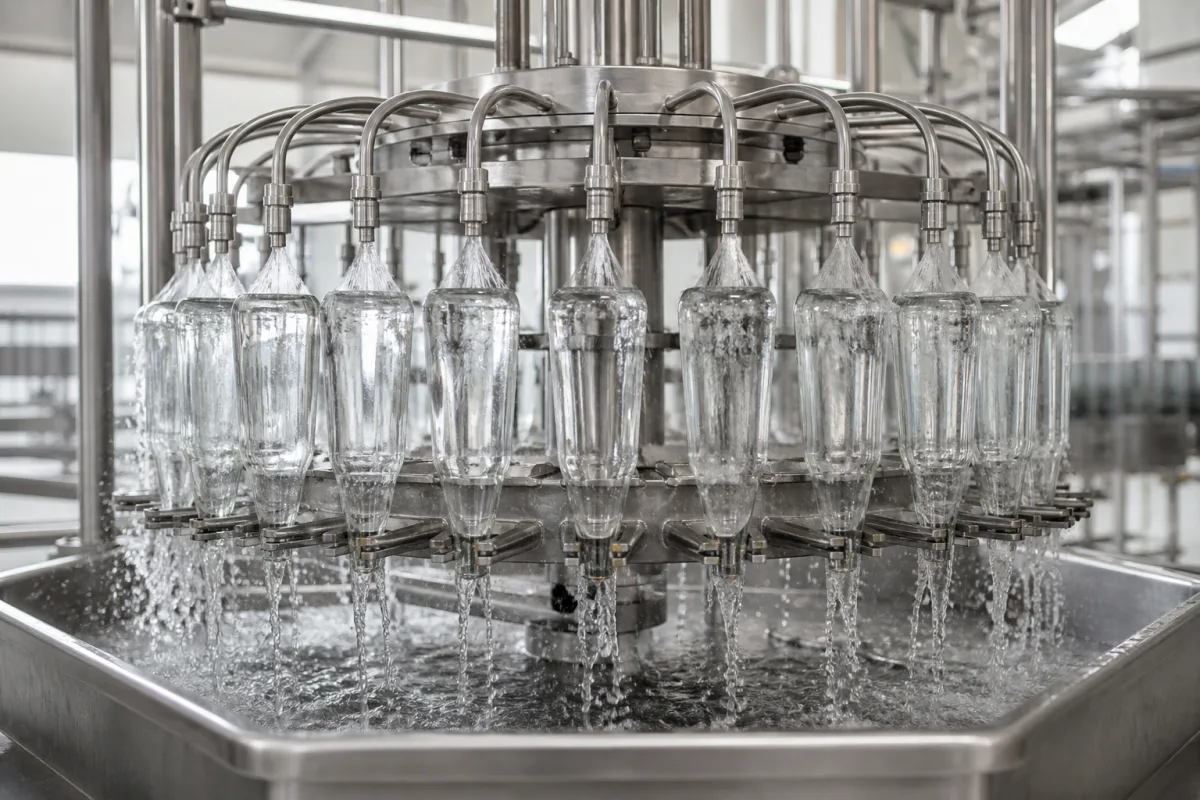

Die Spüldüsenanordnung ist eine kritische Komponente von automatischen Getränkebehälter-Spül- und Desinfektionsmaschinen. Sie besteht aus mehreren Düsen, die strategisch positioniert sind um eine vollständige Abdeckung der Behälteroberflächen zu gewährleisten. Sie liefert Hochdruckwasser, Reinigungslösungen und Desinfektionsmittel, um Rückstände, Verunreinigungen und Mikroorganismen von Flaschen, Dosen oder anderen Getränkebehältern vor dem Abfüllvorgang zu entfernen. Die Anordnung ist für die Integration in bestehende Spülsysteme ausgelegt, mit typischen Konfigurationen von 12 bis 48 Düsen, einem Abstand von 50 bis 150 mm und Sprühwinkeln von 60 bis 120 Grad. Jede Düse arbeitet mit einer Durchflussrate von 1,5 bis 6,0 Litern pro Minute, unter einem Betriebsdruck von 0,3 bis 0,6 MPa (bezogen auf ) und innerhalb eines Temperaturbereichs von 5 bis 85 Grad Celsius. Hergestellt aus Edelstahl 316L (ASTM A240) und lebensmittelechten Kunststoffen, gewährleistet die Anordnung Korrosionsbeständigkeit und hygienischen Betrieb. Die Oberflächengüte wird bei Ra ≤ 0,8 Mikrometer (ISO 4287) gehalten, um bakterielle Anhaftung zu verhindern. Anschlussgrößen sind in 1/4 bis 1/2 Zoll (ISO 7-1) erhältlich, um an bestehende Rohrleitungen anzupassen. Das Gewicht der Anordnung liegt zwischen 2,5 und 8,0 kg, was die Montage und Handhabung beeinflusst. Diese Parameter sind Referenzbereiche des Verzeichnisses; die tatsächlichen Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden. Die Anordnung ist so ausgelegt, dass sie überlappende Sprühmuster bietet, die alle Innen- und Außenflächen der Behälter abdecken, während sie durch die Spülstation laufen, und so eine gründliche Reinigung und Desinfektion gewährleisten. Die richtige Auswahl und Verifizierung von Düsenanzahl, Abstand, Winkel und Durchflussrate ist entscheidend, um eine optimale Abdeckung und Durchsatz zu erreichen. Wartungssignale umfassen reduzierten Sprühdruck, ungleichmäßige Abdeckung oder sichtbaren Verschleiß an den Düsen. Fehlergrenzen umfassen den Betrieb über 85°C, der Dichtungen beschädigen kann, oder unter 0,3 MPa, was zu unzureichender Sprühkraft führt. Bestätigen Sie immer modellspezifische Spezifikationen und die Einhaltung relevanter Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Die Düsenanordnung funktioniert, indem sie Druckflüssigkeiten vom Pumpensystem der Maschine erhält und sie durch mehrere präzise abgewinkelte Düsen verteilt. Die Anordnung gewährleistet überlappende Sprühmuster, die alle Innen- und Außenflächen der Behälter abdecken, während sie durch die Spülstation laufen. Düsenabstand, Winkel und Durchflussraten sind für verschiedene Behältergrößen und -formen optimiert.
