Technische Definition

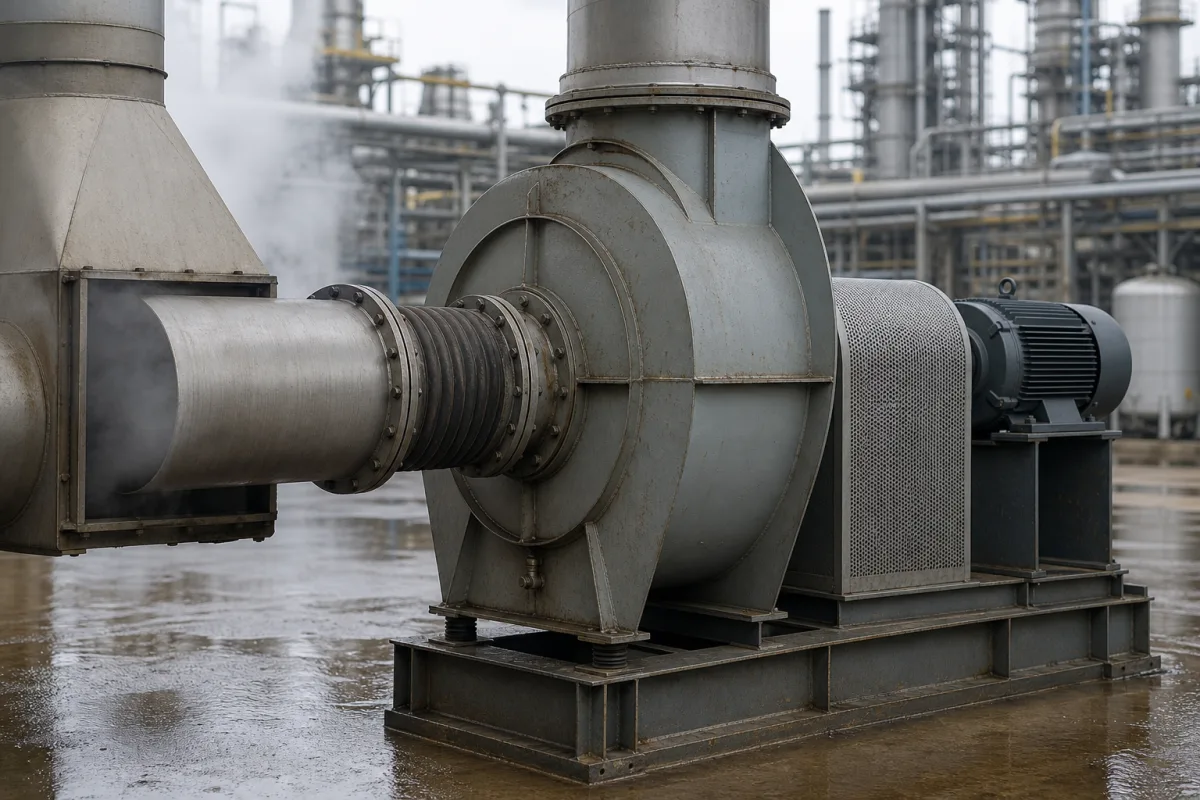

Der Abluftventilator ist eine Komponente des Emissionskontrollsystems in chemischen Produktionsanlagen. Seine Hauptfunktion besteht darin, luftgetragene Schadstoffe, Dämpfe und Wärme, die während der Produktionsprozesse entstehen, aktiv zu entfernen. Durch Erzeugung von Unterdruck saugt er verunreinigte Luft in die Kanalisation und leitet sie zu Filter- oder Behandlungsanlagen, bevor sie freigesetzt wird. Dies gewährleistet eine sichere Luftqualität in der Anlage und unterstützt die Einhaltung von Umweltvorschriften. Der Ventilator ist in Materialien wie verzinktem Stahl, Aluminium und Edelstahl (für korrosive Umgebungen) erhältlich. Zu den wichtigsten Parametern gehören Luftdurchsatz (5000–20000 m³/h), statischer Druck (200–800 Pa), Drehzahl (720–1450 U/min), Geräuschpegel (55–75 dB(A)), Motorleistung (0,75–7,5 kW), Spannung (380 V), Frequenz (50 Hz), Betriebstemperatur (-20–60 °C), Schutzart (IP54–IP55), Laufrad- und Gehäusematerial (FRP/PP) sowie Gewicht (50–300 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Normen wie ISO 5801, ISO 3744, IEC 60034, IEC 60038 und IEC 60529 dienen als Referenz für Prüfung und Leistung, bedeuten jedoch keine Zertifizierung. Bei der Auswahl sind Raumvolumen, erforderliche Luftwechsel pro Stunde, statischer Druck für Kanalinstallationen und Geräuschbeschränkungen zu berücksichtigen. Wartungssignale umfassen ungewöhnliche Vibrationen, Geräusche oder reduzierten Luftstrom. Fehlergrenzen umfassen das Überschreiten der Temperaturbereiche oder des statischen Drucknennwerts, was Motor oder Lager beschädigen kann. Bestätigen Sie immer modellspezifische Spezifikationen und Konformität mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Abluftventilator wandelt elektrische Energie über einen Elektromotor in mechanische Energie um. Der Motor dreht ein Laufrad, wodurch ein Druckunterschied entsteht, der Luft axial durch den Einlass ansaugt und radial oder axial durch den Auslass ausstößt. Dadurch wird der verunreinigte Luftstrom durch die angeschlossene Lüftungskanäle des Emissionskontrollsystems geführt. Die Leistung des Ventilators wird durch Luftdurchsatz und statischen Druck charakterisiert, die voneinander abhängig sind. Für Kanalinstallationen ist ein höherer statischer Druck erforderlich, um Widerstände zu überwinden. Die Materialien von Laufrad und Gehäuse, wie FRP/PP, werden für Korrosionsbeständigkeit in chemischen Dampfumgebungen gewählt. Die Drehzahl beeinflusst sowohl Luftstrom als auch Geräuschpegel, und die Motorleistung bestimmt den Energieverbrauch. Der Betriebstemperaturbereich und die Schutzart definieren Umgebungsgrenzen und Schutz gegen Staub und Wasser. Ordnungsgemäße Installation und Wartung sind entscheidend für zuverlässigen Betrieb und zur Vermeidung vorzeitiger Ausfälle.
