Technische Definition

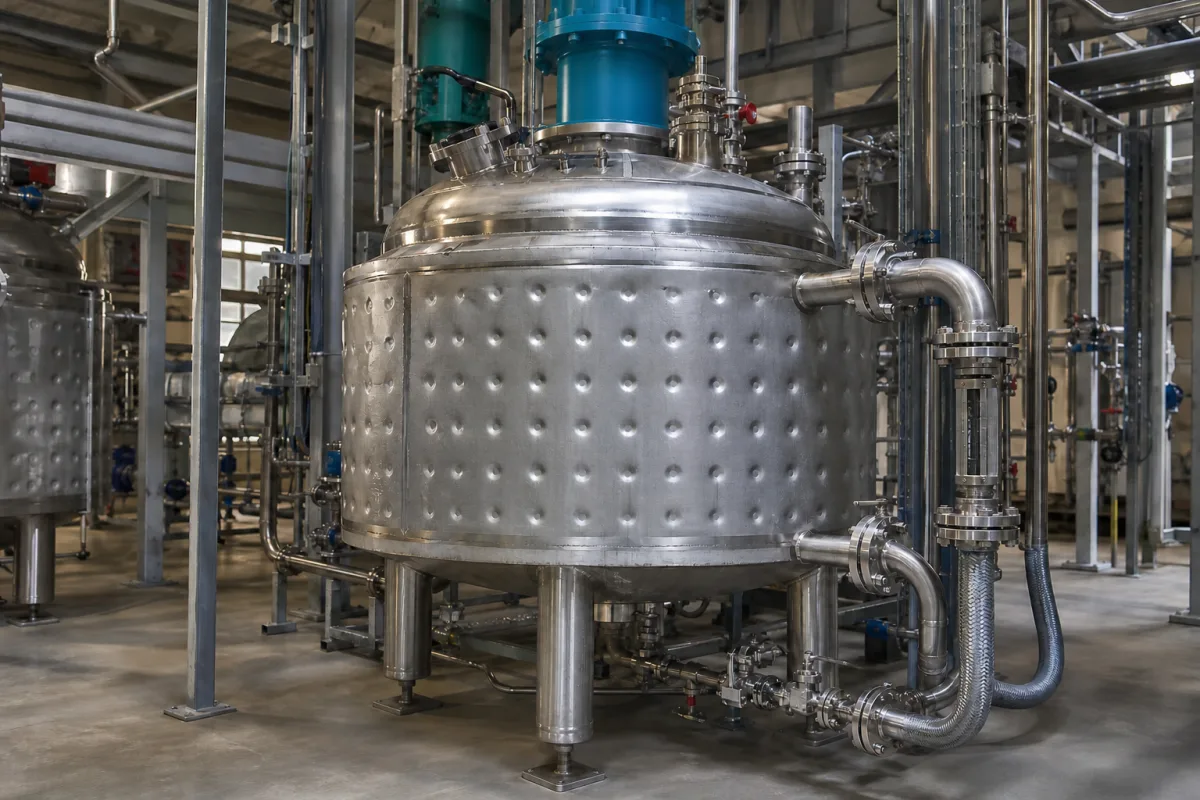

Der Mantel ist ein integraler Bestandteil eines Mischreaktorbehälters, der einen ringförmigen Raum um den Behälterkörper bildet. Er ermöglicht eine präzise Temperaturregelung, indem Heiz- oder Kühlflüssigkeiten (wie Dampf, Wasser oder Thermalöl) durch diesen Raum zirkuliert werden, wodurch der Wärmeübergang zu oder von den Behälterinhalten während Misch-, Reaktions- oder Verarbeitungsvorgängen erleichtert wird. Der Mantel wird typischerweise aus Materialien hergestellt, die mit den Prozessmedien und Betriebsbedingungen kompatibel sind, einschließlich Edelstahl (z.B. 304, 316L), Kohlenstoffstahl, Hastelloy oder Titan. Die Spaltbreite des ringförmigen Raums ist ein kritischer Designparameter, der in Millimetern angegeben wird und für das spezifische Reaktormodell und die Anwendung bestätigt werden muss. Der Mantel funktioniert, indem temperaturkontrollierte Flüssigkeit durch den ringförmigen Raum zwischen Mantel und Reaktorbehälterwand gepumpt wird. Der Wärmeübergang erfolgt durch Leitung über die Behälterwand, wodurch ein Erhitzen (über heiße Flüssigkeiten) oder Kühlen (über gekühlte Flüssigkeiten) der Behälterinhalte ermöglicht wird, um optimale Prozessbedingungen aufrechtzuerhalten. Bei der Auswahl oder Überprüfung eines Mantels sollten Ingenieure die erforderliche Wärmeübertragungsrate, den Flüssigkeitstyp, Druck- und Temperaturwerte sowie die Kompatibilität mit dem Behältermaterial berücksichtigen. Es ist wichtig, modellspezifische Abmessungen, Materialqualitäten und alle anwendbaren Normen mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren, da diese Faktoren Leistung und Sicherheit beeinflussen. Die Integrität des Mantels ist entscheidend für die Prozesskontrolle; Anzeichen von Leckagen, Korrosion oder verringerter Wärmeübertragungseffizienz können auf Wartungsbedarf hinweisen. Versagensgrenzen umfassen übermäßige Druckdifferenzen, thermische Spannungen oder Materialabbau, die die strukturelle Integrität des Mantels beeinträchtigen könnten. Dieser Verzeichniseintrag bietet allgemeine Informationen; konsultieren Sie immer den Hersteller für detaillierte Spezifikationen und Konformitätsanforderungen.
Funktionsprinzip
Temperaturkontrollierte Flüssigkeit wird durch den ringförmigen Raum zwischen Mantel und Reaktorbehälterwand gepumpt. Der Wärmeübergang erfolgt durch Leitung über die Behälterwand, wodurch ein Erhitzen (über heiße Flüssigkeiten) oder Kühlen (über gekühlte Flüssigkeiten) der Behälterinhalte ermöglicht wird, um optimale Prozessbedingungen aufrechtzuerhalten. Durchflussrate und Temperatur der Flüssigkeit werden je nach Prozessanforderungen angepasst, und die Spaltbreite des Mantels beeinflusst die Wärmeübertragungseffizienz. Eine ordnungsgemäße Flüssigkeitszirkulation gewährleistet eine gleichmäßige Temperaturverteilung im Behälter, was für konsistente Misch- und Reaktionsergebnisse entscheidend ist.
