Technische Definition

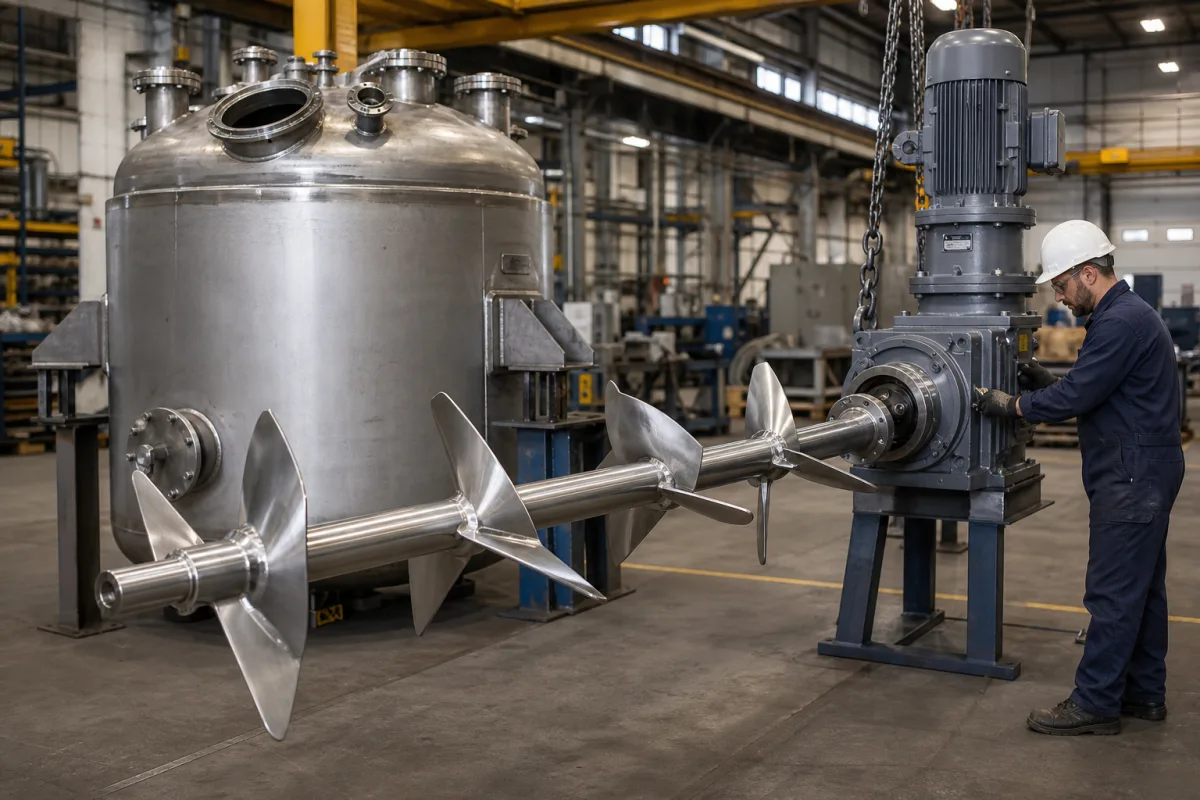

Die Rührwerk-Baugruppe ist eine kritische Komponente in industriellen Systemen, die die homogene Mischung von Flüssigkeiten, Schlämmen oder Pulvern ermöglicht. Sie besteht typischerweise aus einem Motor, einem Antriebsmechanismus, einer Welle und einem oder mehreren Rührern, die in einem Behälter oder Tank montiert sind. Ihre Hauptaufgabe besteht darin, konsistente Materialeigenschaften sicherzustellen, chemische Reaktionen zu verbessern, Sedimentation zu verhindern und eine gleichmäßige Temperatur oder Konzentration im Prozessmedium aufrechtzuerhalten. Die Baugruppe ist für den Einsatz in der chemischen Fertigung ausgelegt, wo Prozesszuverlässigkeit und Materialkompatibilität entscheidend sind. Verfügbare Konfigurationen umfassen Edelstahl (z. B. 316L) oder Kohlenstoffstahl, mit einer Nennleistung von 1,5 bis 45 kW, Wellendrehzahlen von 30 bis 300 U/min, Rührerdurchmessern von 200 bis 1200 mm und Wellenlängen von 500 bis 3000 mm. Die Betriebstemperatur reicht von -20 °C bis 150 °C, der Betriebsdruck von 1,0 bis 1,6 MPa. Der Wellenrundlauf ist auf ≤0,05 mm (ISO 21940) begrenzt, und die Rührerwuchtgüte ist G6.3 (ISO 21940-11). Die Materialgüte ist 316L (ASTM A240), die Dichtungsart ist doppelt mechanisch (API 682), die Spannung beträgt 380–690 V AC (IEC 60038), die Schutzart ist IP55–IP65 (IEC 60529), und das Gewicht reicht von 50 bis 500 kg. Diese Parameter sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für die spezifische Anwendung bestätigt werden. Die Auswahl der Baugruppe basiert auf Prozessanforderungen wie Viskosität, Tankvolumen und Mischintensität. Korrekte Installation, Ausrichtung und Wartung sind entscheidend, um einen zuverlässigen Betrieb zu gewährleisten und vorzeitigen Ausfall zu verhindern. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Die Baugruppe arbeitet, indem sie Rotationsenergie von einem Motor in mechanische Bewegung umwandelt. Der Motor treibt eine Welle an, die Drehmoment auf einen oder mehrere im Prozessmedium eingetauchte Rührer überträgt. Die Rotation der Rührer erzeugt Fluiddynamik – wie Axialströmung, Radialströmung oder Scherung – die Turbulenz, Zirkulation und Vermischung der Materialien induziert. Das Design (z. B. Rührertyp, Drehzahl, Platzierung) bestimmt die Mischintensität und das Strömungsmuster im Behälter. Zum Beispiel sind höhere Drehzahlen für niedrigviskose Flüssigkeiten geeignet, während niedrigere Drehzahlen für hochviskose Materialien verwendet werden. Der Rührerdurchmesser und die Wellenlänge werden an die Tankabmessungen angepasst, um eine effektive Mischung im gesamten Behälter zu gewährleisten. Die mechanische Dichtung verhindert das Austreten gefährlicher Flüssigkeiten, und Wellenrundlauf und Wuchtgüte werden kontrolliert, um Vibrationen und Verschleiß zu minimieren.
