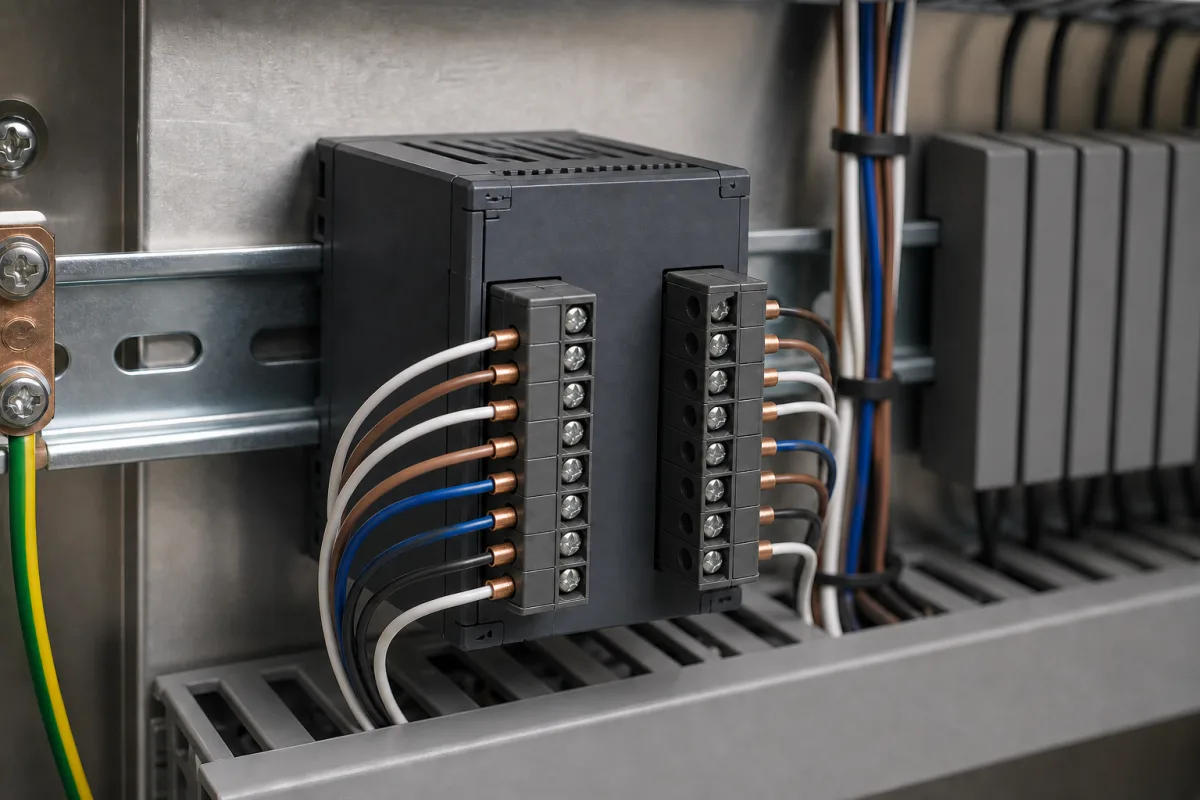

Analog-Eingangsmodul

Ein Analog-Eingangsmodul ist eine spezialisierte Hardwarekomponente innerhalb eines Datenerfassungssystems (DAS), die als Schnittstelle zwischen kontinuierlichen physikalischen Messungen und digitaler Verarbeitung dient. Es empfängt analoge elektrische Signale mit niedrigem Pegel von Sensoren und Messumformern, wie Temperatur, Druck, Spannung oder Strom, und bereitet sie für eine genaue Digitalisierung auf. Das Modul enthält typischerweise Signalaufbereitungsschaltungen, die Verstärkung, Filterung und Isolierung umfassen können, um sicherzustellen, dass das Signal in einem geeigneten Bereich und in geeigneter Qualität vorliegt. Das aufbereitete analoge Signal wird dann einem Analog-Digital-Umsetzer (ADC) zugeführt, der das Signal mit einer bestimmten Abtastrate und Auflösung abtastet und die kontinuierliche Spannung oder den Strom in einen diskreten digitalen Wert umwandelt. Diese digitalen Daten werden anschließend über einen Kommunikationsbus (z. B. Ethernet, Profibus, Modbus) an den zentralen Prozessor oder die Steuerung des Systems übertragen. Analog-Eingangsmodule sind mit unterschiedlicher Kanalanzahl (typischerweise 4 bis 16) erhältlich, um verschiedene Sensoranzahlen zu unterstützen. Sie unterstützen verschiedene Eingangstypen, einschließlich Spannung (0–10 V), Strom (0–20 mA), Widerstandsthermometer (RTD) und Thermoelemente (TC). Zu den wichtigsten Parametern gehören Auflösung (12–24 Bit), Genauigkeit (±0,1–±0,5 % vom Messbereich), Abtastrate (10–1000 Hz), Eingangsimpedanz (≥1 MΩ) und Isolationsspannung (500–2500 V DC, gemäß IEC 61010). Das Modul arbeitet über einen weiten Versorgungsspannungsbereich (9–36 V DC) und ist für industrielle Umgebungen mit Betriebstemperaturen von -40 bis 85 °C und Lagertemperaturen von -40 bis 105 °C ausgelegt, gemäß IEC 60068-2-1/2. Es erfüllt auch Feuchtigkeitsanforderungen (5–95 % relative Luftfeuchtigkeit, nicht kondensierend, gemäß IEC 60068-2-78) und bietet Schutzarten von IP20 bis IP67 (gemäß IEC 60529). Die physikalischen Eigenschaften des Moduls, wie Gewicht (100–500 g) und Abmessungen (z. B. 25 x 100 x 120 mm bis 45 x 120 x 150 mm), variieren je nach Modell. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
