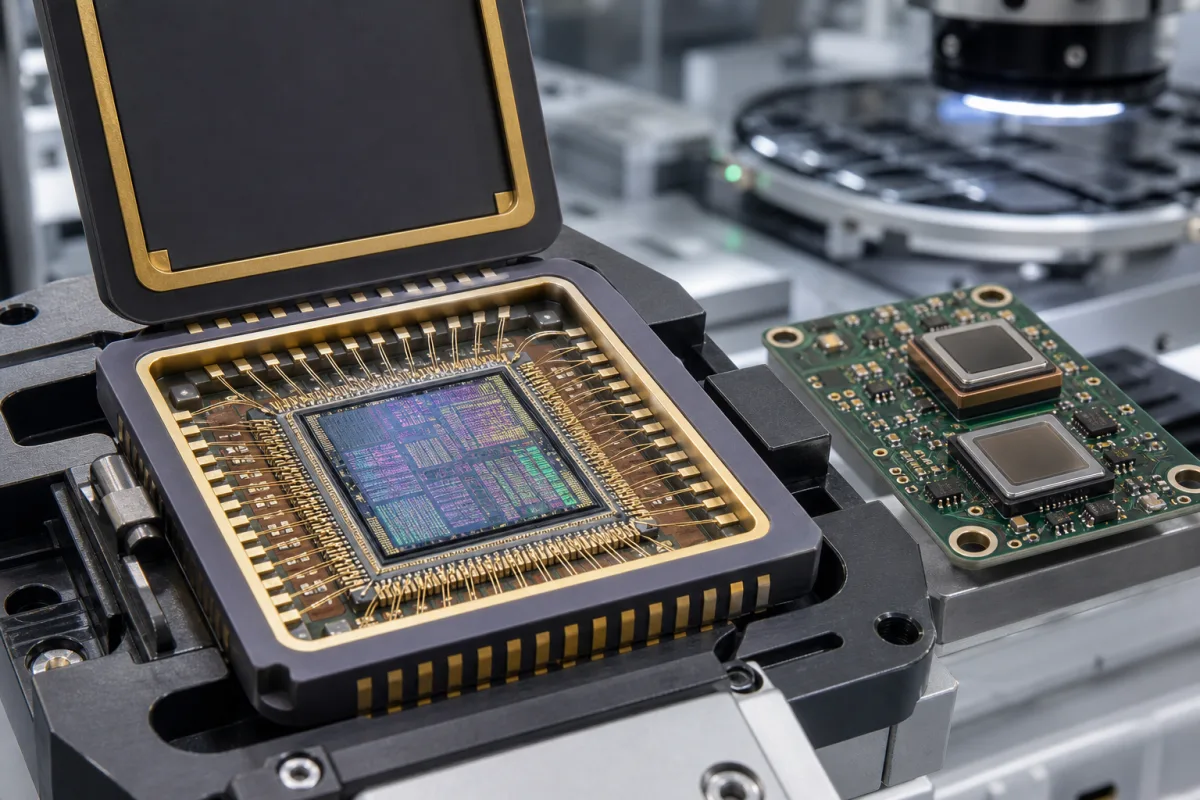

Anwendungsspezifische integrierte Schaltung (ASIC)

Die anwendungsspezifische integrierte Schaltung (ASIC) ist eine kritische elektronische Komponente im Präzisions-Inertialmessmodul (IMU-Sensormodul). Sie ist kundenspezifisch entwickelt, um dedizierte Signalverarbeitungs-, Datenkonvertierungs- und Steuerlogikfunktionen für die Beschleunigungsmesser, Gyroskope und Magnetometer des Moduls auszuführen. Ihre Rolle besteht darin, die Hochgeschwindigkeits- und rauscharme Datenerfassung und -vorverarbeitung effizient zu handhaben, die für präzise Bewegungs- und Orientierungserfassung erforderlich ist, und diese Aufgaben von einem Allzweck-Mikrocontroller zu übernehmen, um die Leistung zu verbessern, den Stromverbrauch zu senken und die physische Größe des Moduls zu minimieren. Der ASIC wird in einem CMOS-Prozessknoten (180–130 nm) gefertigt und in einem QFN-48-Gehäuse (7×7 mm Körpergröße) geliefert. Er arbeitet mit einer Versorgungsspannung von 3,3 V ±5% und verbraucht unter typischen Bedingungen bei 25°C nicht mehr als 0,5 W. Das Gerät integriert einen Sigma-Delta-ADC mit 16–24 Bit Auflösung, konfigurierbare Taktfrequenzen von 10 bis 50 MHz über PLL und unterstützt SPI-, I2C- und UART-Schnittstellen. Es bietet 32–48 konfigurierbare GPIOs und ist für einen erweiterten industriellen Temperaturbereich von -40°C bis +85°C (Lagerung -55°C bis +125°C) ausgelegt, mit nicht kondensierender relativer Luftfeuchtigkeit von 5–95% RH. Die ESD-Festigkeit beträgt ±2 kV (HBM) gemäß IEC 61000-4-2. Der ASIC ist für die Echtzeitverarbeitung von Trägheitssensordaten ausgelegt, einschließlich Analog-Digital-Umwandlung, digitaler Filterung, Kalibrierungsalgorithmen und Kommunikationsprotokollverwaltung. Er wendet Kompensation für Temperaturdrift und Nichtlinearität an und gibt einen sauberen, kalibrierten digitalen Datenstrom an das Hostsystem aus. Das Gerät ist für den Einsatz in Präzisionsbewegungs- und Orientierungserfassungsanwendungen vorgesehen. Alle aufgeführten Parameter sind Verzeichnis-Referenzbereiche und müssen mit dem rechtlichen Hersteller für das spezifische Modell und die Anwendung verifiziert werden.
