Technische Definition

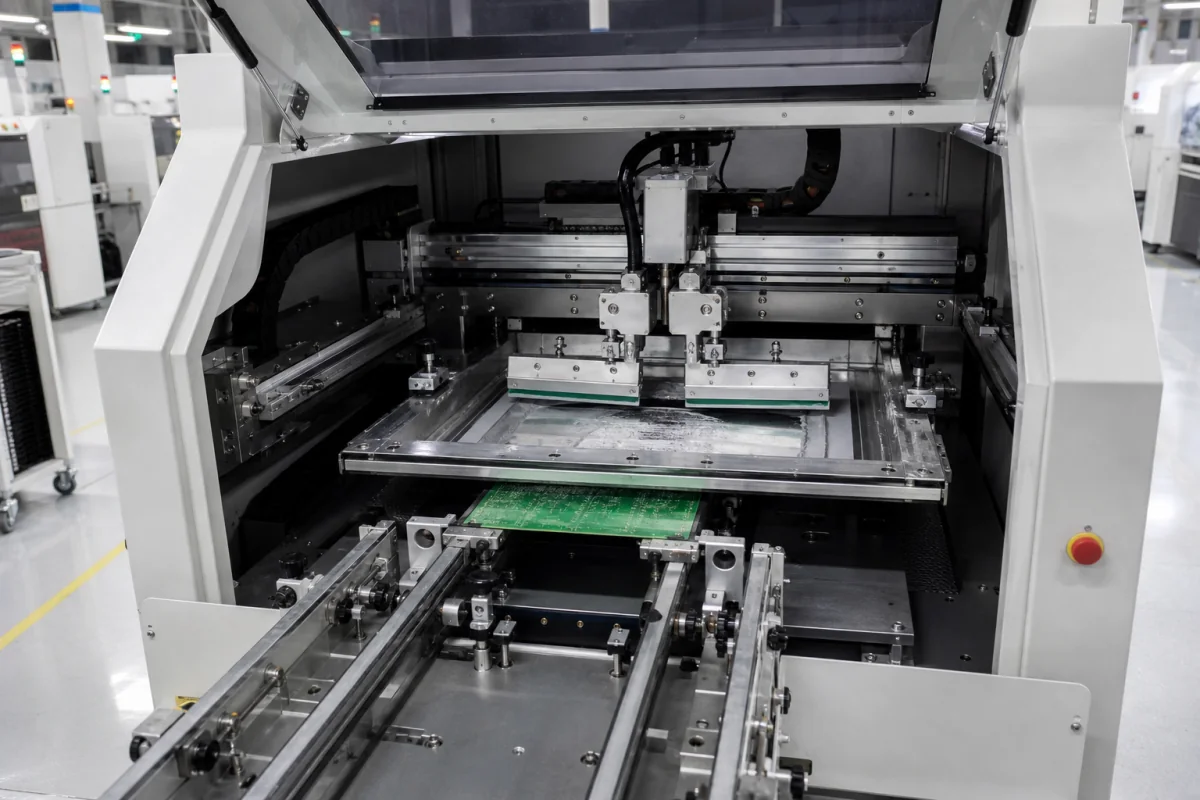

Der automatische Lotpastendrucker ist eine kritische Komponente im modularen 5G-Basisstations-Produktionssystem, insbesondere in der Oberflächenmontage-Linie (SMT). Seine Hauptaufgabe besteht darin, eine präzise, kontrollierte Menge Lotpaste durch eine Schablone auf die vorgesehenen Pads einer Leiterplatte aufzutragen. Dieser Prozess ist für die anschließende Platzierung und das Reflow-Löten elektronischer Bauteile unerlässlich und gewährleistet zuverlässige elektrische Verbindungen in den hochfrequenten, kompakten Schaltungen, die für 5G-Basisstationsmodule erforderlich sind. Der Drucker funktioniert, indem er eine Leiterplatte mit einer lasergeschnittenen oder chemisch geätzten Schablone ausrichtet. Ein Rakelblatt, das von einem Servo- oder Pneumatiksystem angetrieben wird, bewegt sich über die Schablone und drückt Lotpaste durch die Öffnungen auf die darunterliegenden Leiterplatten-Pads. Vision-Systeme (typischerweise nach oben und unten gerichtete Kameras) führen eine Fiducial-Erkennung durch, um eine Sub-Mil-Ausrichtungsgenauigkeit zwischen Schablone und Leiterplatte sicherzustellen. Die Maschine besteht aus einem Edelstahlrahmen und -gehäuse, beweglichen Teilen aus Aluminiumlegierung und Rakelblättern aus Polyurethan oder Metall. Sie verarbeitet Lotpaste aus Sn/Ag/Cu-Legierung. Zu den wichtigsten Parametern gehören: maximale Leiterplattengröße 400×310 mm, Druckgeschwindigkeit 0–150 mm/s, Wiederholpositioniergenauigkeit ±0,01 mm, Rakeldruck 0–100 N, Rakelgeschwindigkeit 0–150 mm/s, Schablonenrahmen 29×29–73×73 cm, Stromversorgung 220 V AC ±10 % (einphasig, 50/60 Hz), Luftversorgungsdruck 0,5–0,7 MPa, Betriebstemperatur 15–35 °C, relative Luftfeuchtigkeit 30–60 % rF, Maschinengewicht 800–1200 kg und Stellfläche 1200×1300×1500 mm. Diese Werte sind Referenzbereiche; das tatsächliche Modell muss mit dem Hersteller verifiziert werden. Der Drucker ist für die Integration in eine automatisierte Produktionslinie ausgelegt, mit Schnittstellen für Steuerung und Überwachung. Wartungssignale umfassen inkonsistenten Lotpastenauftrag, Fehlausrichtung oder Fehler im Vision-System. Fehlergrenzen umfassen den Betrieb außerhalb der angegebenen Temperatur- oder Feuchtigkeitsbereiche, was die Viskosität der Lotpaste und die Feuchtigkeitsaufnahme beeinflussen kann. Bei der Beschaffung sind modellspezifische Spezifikationen und geltende Normen mit dem gesetzlichen Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Der Drucker richtet eine Leiterplatte mithilfe von Vision-Systemen zur Fiducial-Erkennung an einer Schablone aus. Ein Rakelblatt, angetrieben durch Servo- oder Pneumatiksysteme, fährt über die Schablone und drückt Lotpaste durch die Öffnungen auf die Leiterplatten-Pads. Der Prozess gewährleistet präzisen Lotpastenauftrag für die anschließende Bauteilplatzierung und das Reflow-Löten.
