Technische Definition

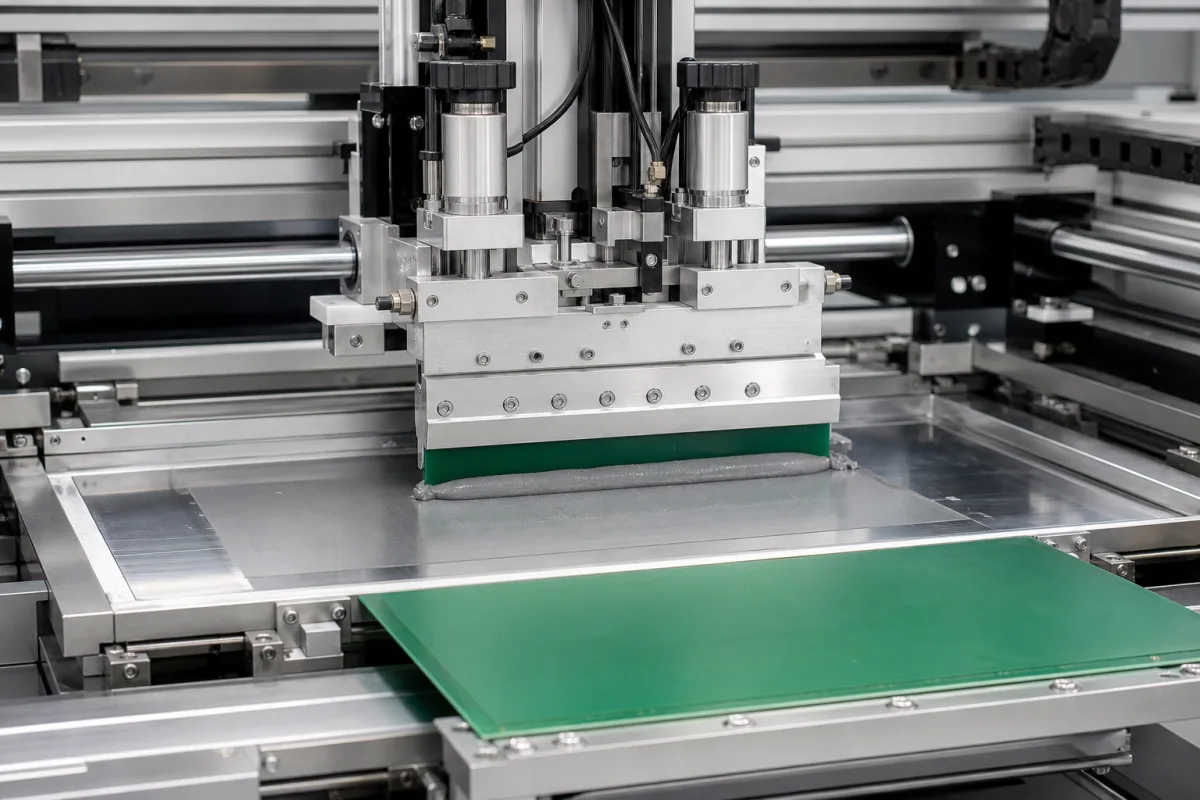

Die Rakel-Baugruppe ist ein Subsystem in einem Lotpastendrucker, das für die präzise Verteilung von Lotpaste über die Schablonenöffnungen auf die PCB-Pads verantwortlich ist. Sie besteht aus einem Rakelhalter, Rakelblättern und Montagemechanismen, die zusammenarbeiten, um einen gleichmäßigen Druck auszuüben und einen sauberen, konsistenten Druck zu erzeugen. Diese Baugruppe beeinflusst direkt die Druckqualität, die Lotpastenmengenkontrolle und die Schablonenablöseeigenschaften in der Oberflächenmontagetechnologie (SMT). Die Baugruppe ist für die Verwendung mit Polyurethan, Edelstahl und Aluminiumlegierung ausgelegt. Zu den wichtigsten Parametern gehören Blattmaterial (SUS304 gemäß ASTM A240), Härte (45–55 HRC gemäß ASTM E18), Dicke (0,15–0,25 mm), Länge (200–600 mm), Winkel (45–60°), Betriebsdruck (1,0–1,6 MPa), Druckgeschwindigkeit (10–150 mm/s), Ebenheit (±0,02 mm gemäß ISO 1101), Kantenradius (0,01–0,05 mm), Betriebstemperatur (15–35°C) und Gewicht (1,5–3,0 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Baugruppe ist eine Komponente, kein eigenständiges Produkt, und ihre Leistung hängt von der Integration in den Drucker ab. Käufer sollten die Kompatibilität mit ihren Schablonen- und PCB-Abmessungen sowie die erforderliche Druckqualität bestätigen. Wartungssignale umfassen Blattverschleiß, inkonsistente Lotpastenablagerung oder Schablonenschäden. Fehlergrenzen umfassen den Betrieb außerhalb der angegebenen Temperatur- oder Druckbereiche, was die Lotpastenviskosität und Druckqualität beeinflussen kann. Verifizierungsfragen sollten sich auf Blattmaterialzertifizierung, Härtetests und Ebenheitsmessung beziehen. Die Baugruppe umfasst nicht die Schablone oder Lotpaste; diese sind separate Artikel.
Funktionsprinzip
Die Baugruppe bewegt sich mit kontrolliertem Anpressdruck über die Schablone und drückt Lotpaste durch die Schablonenöffnungen auf die PCB-Pads. Blattwinkel, Druck und Geschwindigkeit werden präzise reguliert, um eine vollständige Öffnungsfüllung zu gewährleisten und gleichzeitig eine saubere Trennung von der Schablonenoberfläche zu erreichen. Doppelblattkonfigurationen verwenden oft ein vorderes Blatt zum Fluten der Paste und ein hinteres Blatt zum Drucken. Blattmaterial und Härte beeinflussen Verschleißfestigkeit und Flexibilität, während Dicke und Kantenradius die Pastenübertragung beeinflussen. Betriebsdruck und Geschwindigkeit müssen innerhalb der angegebenen Bereiche eingestellt werden, um eine konsistente Druckqualität zu erzielen. Die Ebenheit des Blattes gewährleistet eine gleichmäßige Druckverteilung über die Schablone.
