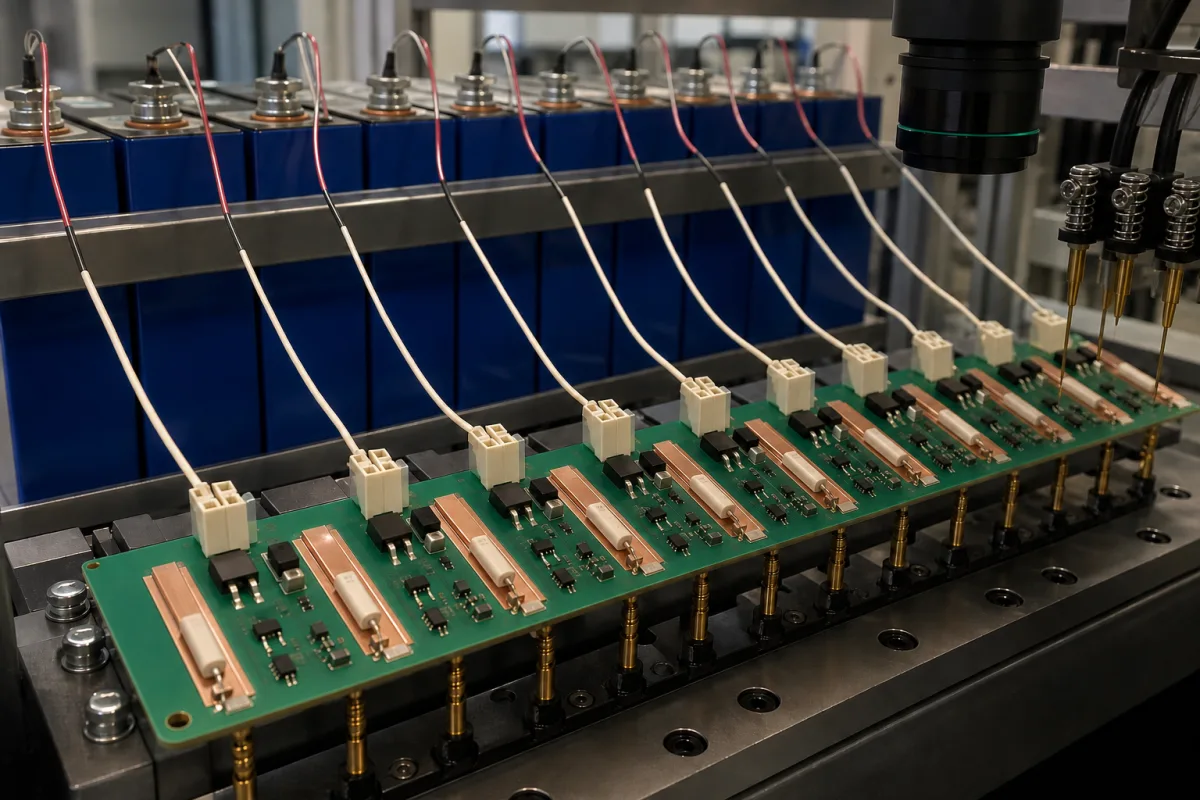

Zellenausgleichsschaltung

Die Zellenausgleichsschaltung ist eine kritische Komponente eines Batteriemanagementsystems (BMS), die für die Aufrechterhaltung der Gleichmäßigkeit aller Zellen in einem Batteriepack verantwortlich ist. Sie überwacht aktiv die Spannung jeder einzelnen Zelle und verteilt bei Erkennung von Ungleichgewichten Energie von höher geladenen Zellen zu niedriger geladenen Zellen (passives Balancieren) oder überträgt Energie zwischen Zellen (aktives Balancieren). Dieser Prozess maximiert die nutzbare Kapazität des gesamten Packs, verhindert Überladung oder Tiefentladung einzelner Zellen, verlängert die Gesamtlebensdauer der Batterie und erhöht die Sicherheit, indem Risiken im Zusammenhang mit Spannungsdivergenz der Zellen gemindert werden. Die Schaltung ist für in Reihe geschaltete Zellen ausgelegt und unterstützt typischerweise 4 bis 16 Zellen pro BMS. Sie arbeitet in einem Spannungsbereich von 2,5 bis 4,5 V pro Zelle und bietet einen Ausgleichsstrom von 50 bis 200 mA mit einer Ausgleichsspannungsgenauigkeit von ±5 mV. Der Ruhestrom ist mit 10 bis 50 µA niedrig, um die Batterielebensdauer zu verlängern. Die Schaltung ist auf einer Leiterplatte (PCB) aus FR-4-Material (gemäß IPC-4101) aufgebaut und enthält Halbleiter-ICs (Ausgleichscontroller), MOSFETs oder Transistoren, Widerstände für passives Balancieren sowie Kondensatoren oder Induktivitäten für aktives Balancieren. Sie arbeitet in einem Temperaturbereich von -40 bis 85 °C und kann bei -40 bis 125 °C gelagert werden, mit einer relativen Luftfeuchtigkeit von 5 bis 95 % (nicht kondensierend). Die ESD-Bewertung beträgt ±2 bis ±8 kV (HBM-Modell, gemäß IEC 61000-4-2). Die Abmessungen variieren von 20×15 mm bis 50×30 mm, und das Gewicht liegt zwischen 5 und 20 g. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Die Schaltung ist kein eigenständiges Produkt, sondern eine Komponente zur Integration in ein BMS. Sie ist nicht zertifiziert oder konform mit Normen, es sei denn, dies wird vom Hersteller ausdrücklich angegeben. Überprüfen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Die Schaltung überwacht kontinuierlich die Spannung jeder Zelle in der Reihenschaltung. Wenn eine vordefinierte Spannungsdifferenzschwelle überschritten wird, wird der Ausgleichsmechanismus aktiviert. Beim passiven Balancieren wird überschüssige Energie von Zellen mit höherer Spannung typischerweise als Wärme über Widerstände (Entladewiderstände) abgeführt. Beim aktiven Balancieren werden Kondensatoren, Induktivitäten oder Transformatoren verwendet, um Energie von höher geladenen Zellen zu niedriger geladenen Zellen oder zum gesamten Pack zu transportieren, was eine höhere Effizienz ergibt. Der Ausgleichsstrom und die Spannungsgenauigkeit sind Schlüsselparameter, die die Ausgleichszeit und die Zellenanpassung beeinflussen. Die Schaltung arbeitet innerhalb der angegebenen Spannungs- und Temperaturbereiche, um eine zuverlässige Leistung zu gewährleisten.
