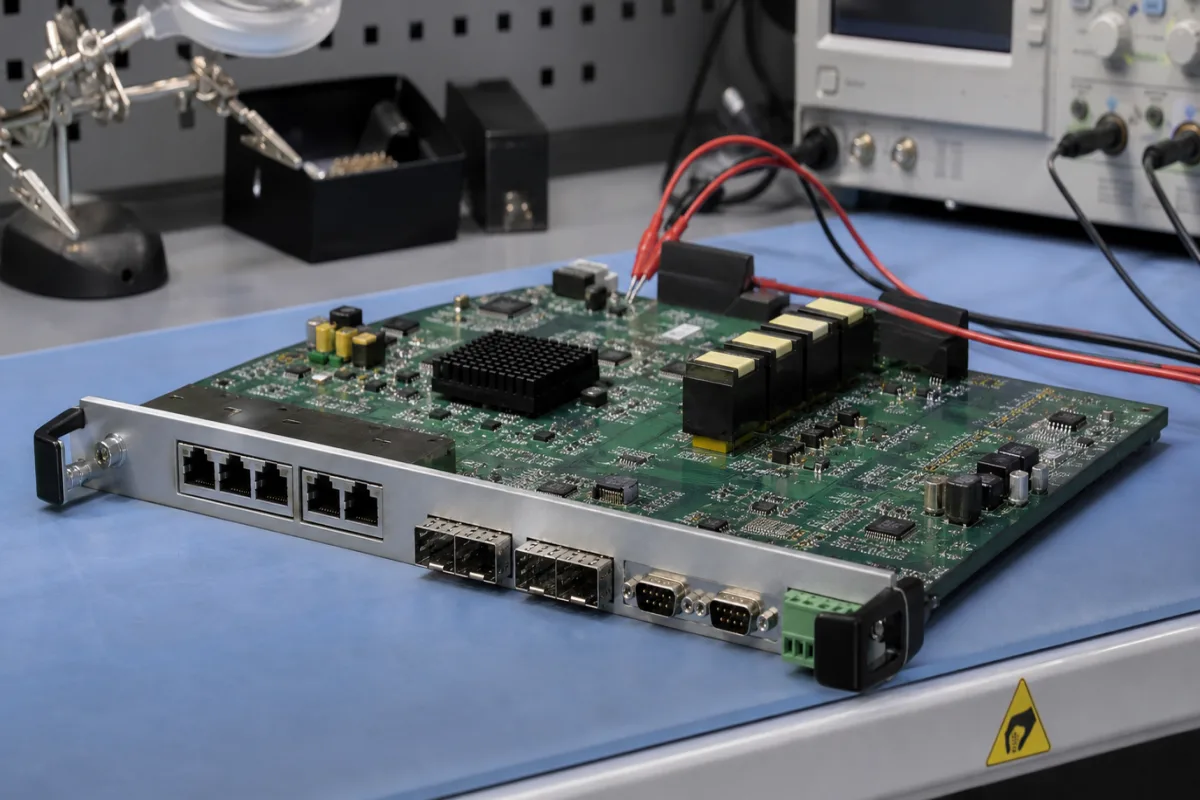

Kommunikationsschnittstellen-Board

Innerhalb eines industriellen Systems dient das Kommunikationsschnittstellen-Board als dedizierte Hardwarekomponente, die für den Aufbau, die Aufrechterhaltung und die Verwaltung von Kommunikationskanälen verantwortlich ist. Es übersetzt interne Systemsignale in standardisierte Protokolle (z. B. Ethernet, RS-232/485, PROFIBUS, CAN-Bus) und umgekehrt, wodurch ein nahtloser Datentransfer für Steuerung, Überwachung und Diagnose mit SPS, HMI, Sensoren, Aktoren und Leitsystemen ermöglicht wird. Das Board empfängt elektrische Signale vom Hauptcontroller des industriellen Systems über seine internen Busverbinder. Integrierte Schaltkreise (ICs) wie Transceiver, Protokollchips und Mikrocontroller verarbeiten diese Signale. Sie wandeln Logikpegel um, kodieren/dekodieren Datenpakete gemäß bestimmter Kommunikationsstandards und treiben die physischen Schnittstellenverbinder (Ports, Klemmen). Das Board enthält typischerweise auch Signalaufbereitungskomponenten (wie Optokoppler oder Filter), um vor elektrischem Rauschen zu schützen und eine zuverlässige Datenübertragung in rauen industriellen Umgebungen zu gewährleisten. Das Board ist für industrielle Umgebungen ausgelegt, mit einem Betriebstemperaturbereich von -40 bis 85 °C und Lagerung von -55 bis 125 °C gemäß IEC 60068-2-1/2. Es unterstützt wählbare Protokolle (PROFINET, EtherNet/IP, Modbus TCP) über DIP-Schalter und bietet 2 bis 8 konfigurierbare Ports mit Auto-Negotiation-Datenraten von 10/100/1000 Mbit/s. Die Isolationsspannung zwischen Ports und Logik beträgt 1500 V AC gemäß IEC 61010-1. Die Leistungsaufnahme liegt je nach aktiven Ports zwischen 5 und 15 W, bei einer Versorgungsspannung von 24 V DC ±10 % (verpolungssicher). Das Board ist für Hutschienenmontage geeignet, mit Abmessungen von 100 x 75 x 25 mm und einem Gewicht von 150 bis 250 g je nach Portanzahl. Der Schutzgrad ist IP20, optional mit Gehäuse IP65, gemäß IEC 60529. Die relative Luftfeuchtigkeit beträgt 5–95 % nicht kondensierend gemäß IEC 60068-2-78. Die MTBF beträgt 100.000 Stunden bei 40 °C Umgebungstemperatur gemäß IEC 61709. Materialien umfassen FR-4-Leiterplattensubstrat, Kupferbahnen und elektronische Komponenten. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Das Board empfängt elektrische Signale vom Hauptcontroller über interne Busverbinder. Integrierte Schaltkreise (Transceiver, Protokollchips, Mikrocontroller) verarbeiten diese Signale: Sie wandeln Logikpegel um, kodieren/dekodieren Datenpakete gemäß dem gewählten Protokoll und treiben die physischen Schnittstellenverbinder. Signalaufbereitungskomponenten wie Optokoppler oder Filter schützen vor elektrischem Rauschen und gewährleisten eine zuverlässige Übertragung in rauen industriellen Umgebungen. Das Board unterstützt Auto-Negotiation für Datenraten und Protokollauswahl über DIP-Schalter.
