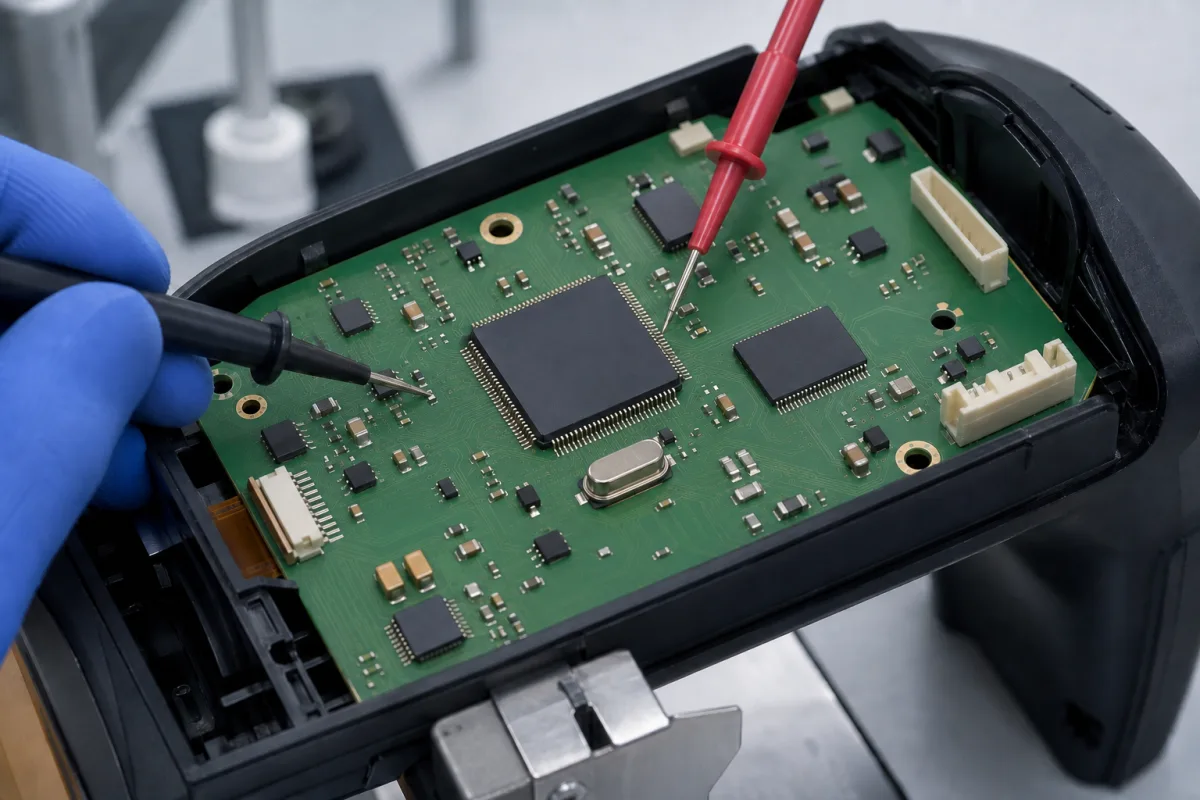

Decoder-Schaltung

Eine Decoder-Schaltung ist eine spezialisierte elektronische Komponente, die in Barcode- und QR-Code-Scannern verwendet wird. Ihre Hauptfunktion besteht darin, das rohe analoge Signal von einem Bildsensor oder Fotodetektor zu verarbeiten und das optische Muster in standardisierte digitale Daten umzuwandeln. Die Schaltung konditioniert das Eingangssignal durch Verstärkung und Filterung und analysiert dann das Muster aus hellen und dunklen Balken (bei Barcodes) oder das Matrixmuster (bei QR-Codes). Sie wendet Fehlerkorrekturalgorithmen an, wie z. B. Reed-Solomon für QR-Codes, und gibt die codierten Informationen als digitale Daten (z. B. ASCII-Text, Zahlen) zur Übertragung an ein Hostsystem über Schnittstellen wie USB, RS-232 oder Keyboard-Wedge aus.

Diese Komponente gehört zur Branche der Herstellung von Computern, elektronischen und optischen Produkten. Sie wird typischerweise auf einer Leiterplatte (PCB) implementiert und verwendet Materialien wie Silizium (für integrierte Schaltungen), FR-4 (für das PCB-Substrat), Kupfer (für Leiterbahnen) und Lot. Die Schaltung arbeitet innerhalb spezifizierter elektrischer und umgebungsbezogener Parameter, einschließlich einer Versorgungsspannung von 3,3–5 V DC, einem Betriebstemperaturbereich von -20 bis 70 °C und einem Lagertemperaturbereich von -40 bis 85 °C. Sie unterstützt Eingangssignalfrequenzen bis zu 10 MHz und Ausgangsdatenraten zwischen 1 und 12 Mbps, abhängig von der Schnittstelle. Unter idealen Bedingungen erreicht sie eine Dekodiergenauigkeit von 99,9 %. Die Leistungsaufnahme liegt zwischen 0,5 und 1,5 W bei 3,3 V Versorgung. Die Eingangs- und Ausgangsspannungspegel betragen 0–3,3 V und sind mit CMOS-Logik kompatibel. Die Schaltung arbeitet in nicht kondensierender Luftfeuchtigkeit von 10–90 % RH und bietet ESD-Schutz von ±2 kV (HBM-Modell) gemäß IEC 61000-4-2. Die typische PCB-Größe beträgt 20×15 mm.

Bei der Auswahl oder Überprüfung einer Decoder-Schaltung ist es wichtig, modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen, da die aufgeführten Parameter Referenzbereiche für Verzeichniszwecke sind. Die Leistung der Schaltung kann je nach spezifischem Scannerdesign und Anwendungsbedingungen variieren.

Die Decoder-Schaltung empfängt eine analoge Wellenform, die das gescannte optische Muster darstellt. Zuerst konditioniert sie das Signal durch Verstärkung und Filterung. Bei Barcodes misst sie die Zeitsteuerung und Breite der Impulse, um Balken und Zwischenräume gemäß der Symbologiespezifikation (z. B. Code 128, UPC) zu unterscheiden. Bei QR-Codes lokalisiert sie Finder-Muster, richtet das Bild aus, tastet die Datenmodule ab und führt eine Reed-Solomon-Fehlerkorrektur durch. Die dekodierten Daten werden dann formatiert und über eine digitale Schnittstelle wie USB, RS-232 oder Keyboard-Wedge gesendet.
