Technische Definition

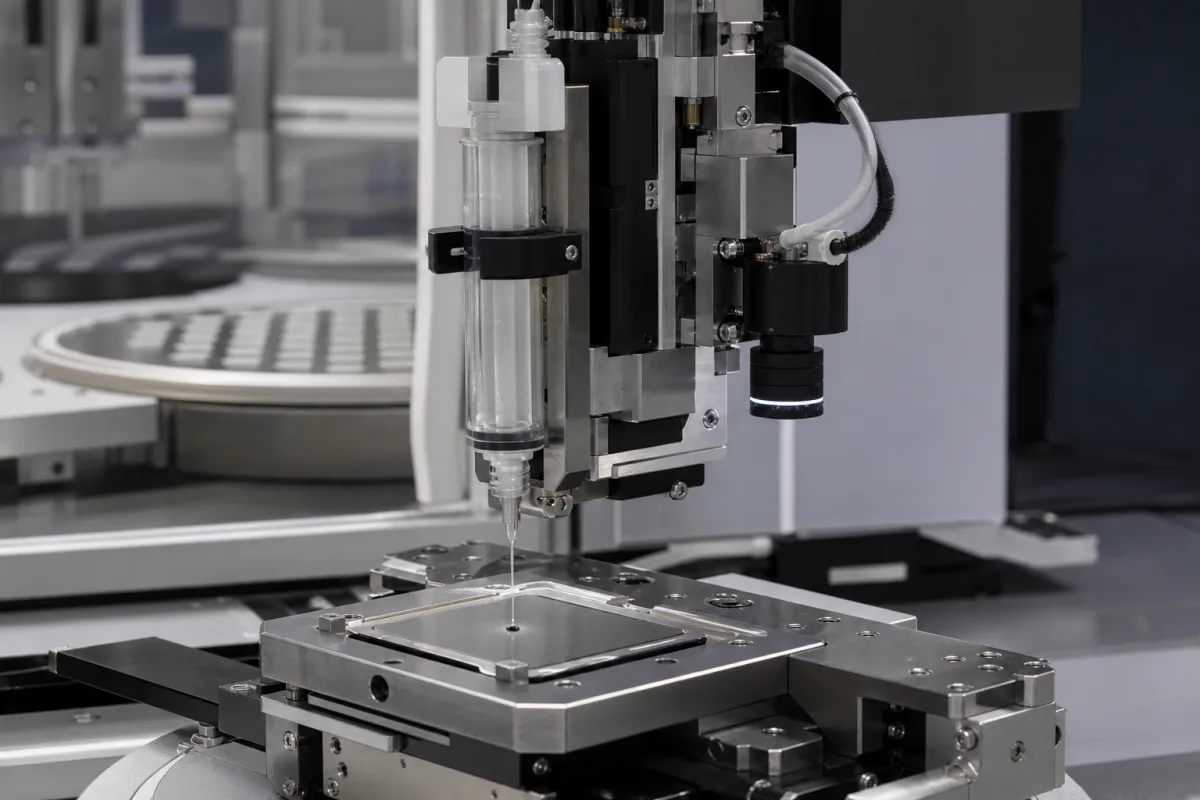

Eine Dosiereinheit ist eine Präzisionskomponente, die in automatisierten Die-Attach-Maschinen in der Halbleiter- und Mikroelektronikmontage eingesetzt wird. Ihre Hauptfunktion besteht darin, kontrollierte Mengen von Klebstoff, Epoxidharz oder anderen Verbindungsmaterialien präzise auf Substrate oder Leadframes aufzutragen, um die Befestigung von Halbleiterchips zu ermöglichen. Die Einheit entnimmt Material aus einem Reservoir und gibt es durch eine feine Düse ab, wobei Druck, Volumen und Zeitpunkt präzise gesteuert werden. Diese Steuerung ist oft mit Bildverarbeitungssystemen synchronisiert, um Positionsgenauigkeit zu gewährleisten, was für eine hohe Ausbeute entscheidend ist.
Die Einheit ist für die Integration in größere automatisierte Systeme ausgelegt und typischerweise als austauschbares oder wartbares Teil konzipiert. Sie besteht aus Materialien wie Edelstahl, Keramik und PTFE, die chemische Beständigkeit und Haltbarkeit bieten. Zu den wichtigsten Parametern gehören ein Dosiervolumenbereich von 0,01–5,0 ml pro Schuss mit einer Wiederholgenauigkeit von ±1 %. Der Betriebsdruck ist mit 1,0–1,6 MPa angegeben, unter Bezugnahme auf, und die Einheit benötigt eine 24-V-Gleichstromversorgung (24 ±10 %) mit Verpolungsschutz. Die Leistungsaufnahme beträgt 15–60 W, abhängig von der Betätigungsfrequenz. Die Einheit arbeitet in nicht kondensierenden Umgebungen zwischen 5–40 °C und kann bei -10–60 °C gelagert werden. Die Schutzart ist IP54–IP65 gemäß IEC 60529, und die medienberührten Teile bestehen aus 316L-Edelstahl (ASTM A240). Das Gewicht variiert zwischen 1,2–2,5 kg, und die Abmessungen betragen 120×80×150 mm (L×B×H).
Diese Spezifikationen sind typische Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Die Einheit ist kein eigenständiges Produkt, sondern eine Komponente, die eine ordnungsgemäße Integration, Kalibrierung und Wartung erfordert. Die Einhaltung von Normen wie IEC 60529 sollte mit dem Lieferanten verifiziert werden. Eine regelmäßige Inspektion auf Verschleiß, Verstopfung oder Leckagen wird empfohlen, um die Leistung aufrechtzuerhalten. Ein Betrieb außerhalb der angegebenen Parameter kann zu inkonsistentem Dosieren führen und die Produktqualität beeinträchtigen.
Funktionsprinzip
Die Dosiereinheit arbeitet mit präzisen pneumatischen oder mechanischen Mechanismen, um Klebstoffmaterial aus einem Reservoir zu entnehmen und durch eine feine Düse abzugeben. Der Dosiervorgang wird durch Regulierung von Druck, Volumen und Zeitpunkt gesteuert, oft synchronisiert mit Bildverarbeitungssystemen für eine genaue Platzierung. Die Einheit umfasst typischerweise ein Ventil oder eine Pumpe, die sich öffnet und schließt, um präzise Materialmengen freizugeben. Das Steuerungssystem passt die Dosiervorgaben basierend auf den Anwendungsanforderungen an, um konsistente und wiederholbare Ergebnisse zu gewährleisten. Die Einheit ist für verschiedene Viskositäten und Materialien ausgelegt, wobei die medienberührten Teile aus korrosionsbeständigen Materialien wie Edelstahl und Keramik bestehen.
