Elektrischer Test-Sondenarray

Auf Basis strukturierter CNFX-Herstellerprofile wird Elektrischer Test-Sondenarray im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Anzahl der Sonden bis Sondenabstand eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Elektrischer Test-Sondenarray wird durch die Baugruppe aus Prüfspitze und Federmechanismus beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine präzise angeordnete Sammlung elektrischer Kontaktsonden für automatisierte Tests elektronischer Schaltungen und Komponenten.

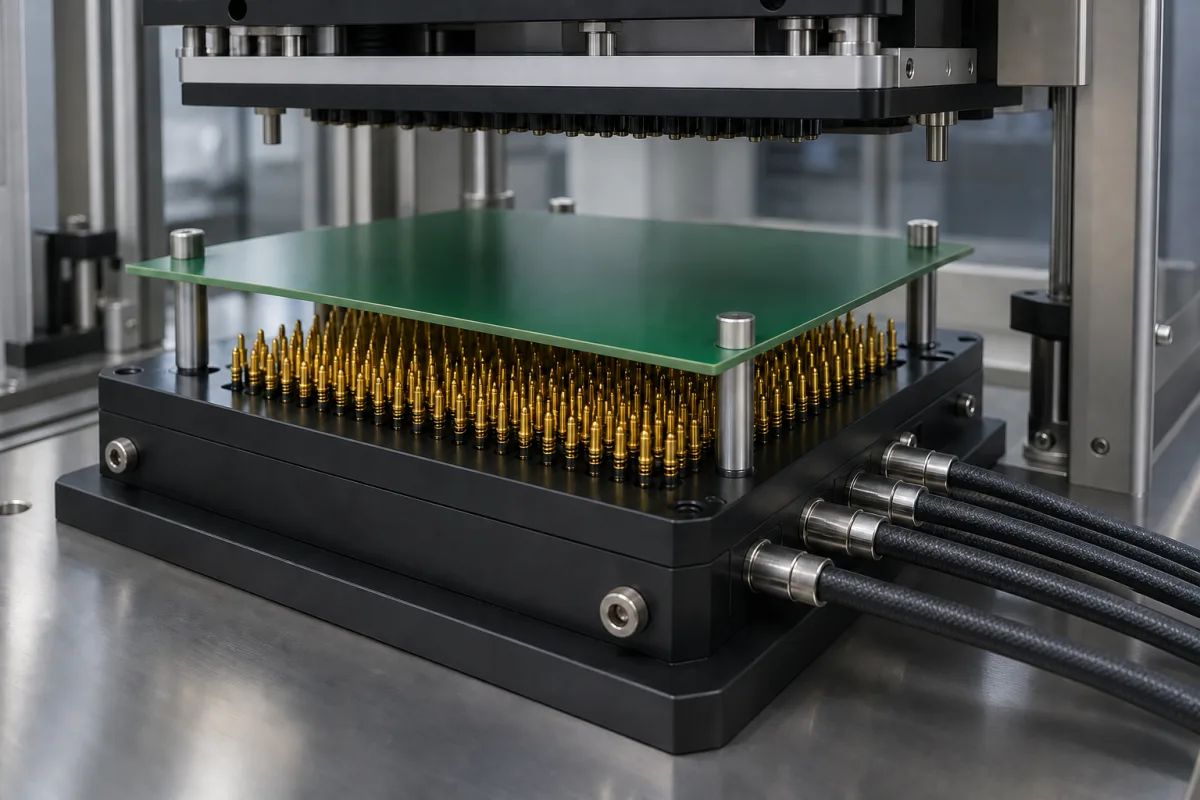

Elektrischer Test-Sondenarray in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der Elektrische Test-Sondenarray ist eine Komponente in automatisierten Testsystemen für elektronische Schaltungen und Komponenten. Er ist Teil eines integrierten Testmoduls und stellt gleichzeitigen elektrischen Kontakt mit mehreren Testpunkten auf Leiterplatten (PCBs), Halbleiterbauelementen oder elektronischen Baugruppen her. Der Array ermöglicht automatisierte Funktionstests, Durchgangsprüfungen und Signalmessungen, indem er zuverlässige elektrische Verbindungen zwischen der Testausrüstung und dem Prüfling (DUT) herstellt.

Der Array besteht aus mehreren federbelasteten oder Pogo-Pin-Sonden, die in einem Muster angeordnet sind, das den Testpunkten des Zielgeräts entspricht. Wenn der Array gegen die Testoberfläche gedrückt wird, stellt jede Sonde einen einzelnen elektrischen Kontakt her, sodass das Testsystem gleichzeitig Signale senden, Antworten messen und elektrische Eigenschaften an mehreren Punkten verifizieren kann.

Zu den wichtigsten Spezifikationen gehören eine Anzahl von Sonden von 16 bis 512, mit einem Sondenabstand von 0,5 bis 2,54 mm, um dem PCB-Pad-Abstand zu entsprechen. Der Kontaktwiderstand beträgt ≤50 mΩ für Signalintegrität, und die Strombelastbarkeit pro Sonde beträgt 1 bis 5 A. Der Isolationswiderstand beträgt ≥1000 MΩ bei 100 V Gleichspannung, und die dielektrische Spannungsfestigkeit beträgt 500 bis 1000 V Wechselspannung für 1 Minute ohne Durchschlag. Der Betriebstemperaturbereich liegt zwischen -40 und 85 °C. Der Sondenweg beträgt 3 bis 10 mm, mit einer Federkraft von 0,5 bis 2,0 N bei 2/3 des Weges. Sondenmaterialien umfassen Berylliumkupfer und Stahl; Isolatormaterialien umfassen PEEK und FR4. Die Array-Abmessungen reichen von 50×50 bis 300×300 mm, und das Gewicht beträgt 0,5 bis 5 kg.

Zu den hinterlegten Materialien gehören Berylliumkupferlegierung, Phosphorbronze, vergoldete Kontakte und Edelstahlfedern. Diese Werte sind Verzeichnis-Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden. Der Array ist für den Einsatz in automatisierten Testgeräten konzipiert, und die richtige Auswahl hängt von der Testpunktanordnung des Prüflings, den Signalanforderungen und den Umgebungsbedingungen ab.

Funktionsprinzip

Der Sondenarray besteht aus mehreren federbelasteten oder Pogo-Pin-Sonden, die in einem Muster angeordnet sind, das den Testpunkten des Zielgeräts entspricht. Wenn der Array gegen die Testoberfläche gedrückt wird, stellt jede Sonde einen einzelnen elektrischen Kontakt her, sodass das Testsystem gleichzeitig Signale senden, Antworten messen und elektrische Eigenschaften an mehreren Punkten verifizieren kann.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Anzahl der Sonden16–512 pcsDetermines test coverage and parallelism
Sondenabstand0.5–2.54 mmMust match PCB pad spacing
Kontaktwiderstand≤50 Lower is better for signal integrity
Nennstrom pro Sonde1–5 AExceeding may cause overheating
Isolationswiderstand≥1000 At 100 V DC
Spannungsfestigkeit500–1000 V ACFor 1 minute without breakdown
Betriebstemperatur-40–85 °COutside range may affect spring force
Sondenhub3–10 mmFull travel; overtravel may damage probes
Federkraft0.5–2.0 NAt 2/3 travel; too low causes poor contact
SondenmaterialBeCu, SteelBeryllium copper for conductivity; steel for durability
IsolationsmaterialPEEK, FR4High temperature resistance and mechanical strength
Array Abmessungen50×50–300×300 mmCustom sizes available
Gewicht0.5–5 kgAffects handling and fixture design

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Beryllium-Kupfer-Legierung Phosphorbronze Vergoldete Kontakte Edelstahlfedern

Komponenten / BOM

Components / BOM
  • Prüfspitze
    Stellt direkten elektrischen Kontakt mit Prüfpunkten her, typischerweise mit spezifischen Geometrien für verschiedene Anwendungen ausgelegt
    Material: Berylliumkupfer mit Vergoldung
  • Federmechanismus
    Sorgt für konstante Kontaktkraft und kompensiert Oberflächenvariationen und Ausrichtungstoleranzen
    Material: Edelstahl
  • Sondengehäuse
    Hält die Sondenbaugruppe in präziser Ausrichtung und bietet elektrische Isolierung zwischen den Sonden
    Material: Keramik oder Hochtemperaturkunststoff
  • Montageplatte/Führungsplatte
    Hält die präzise räumliche Anordnung aller Sonden im Array aufrecht und bietet mechanische Unterstützung
    Material: Aluminium oder rostfreier Stahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung übersteigt 8 kV HBM (Human Body Model) während der Handhabung Dielektrischer Durchschlag der Sondenisolierung, Erzeugung von Kurzschlusswegen zwischen benachbarten Sonden Faraday-Käfig-Abschirmung um die Sondenanordnung mit <10 Ω Erdungspfadwiderstand implementieren
Zyklische mechanische Belastung durch >100.000 Betätigungszyklen bei maximalem Hub Federermüdungsbruch im Sondenstößelmechanismus, verursacht inkonsistente Kontaktkraft Sondenfedern mit Kugelstrahl-Oberflächenbehandlung für >10^7 Zyklen Ermüdungslebensdauer bei 2,5 N Last auslegen

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-2,5 N Kontaktkraft pro Sonde, 0,1-10,0 mm Sondenhub, 0,1-100,0 Ω Kontaktwiderstand
Belastungs- und Ausfallgrenzen
Kontaktwiderstand übersteigt 100,0 Ω, Sondenspitzenverschleiß übersteigt 0,05 mm, Federkraftdegradation unter 0,3 N
Lochfraßkorrosion an der Sondenspitze aufgrund einer galvanischen Potentialdifferenz >0,25 V zwischen Sondenmaterial (Beryllium-Kupfer) und Testpad (Gold/Nickel), was zu erhöhtem Kontaktwiderstand durch Oxidschichtbildung führt.
Fertigungskontext
Elektrischer Test-Sondenarray wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Industrielles Ökosystem und Lieferkette

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 50 psi Kontaktkraft pro Sonde
Weitere Spezifikationen:Strombelastbarkeit: 0,5-5 A pro Sonde, Spannungsfestigkeit: bis 1000 V, Kontaktwiderstand: <50 mΩ
Betriebstemperatur:-40 °C bis +125 °C
Montage- und Anwendungskompatibilität
PCB-TestpadsBGA-LötkugelnVergoldete Kontakte
Nicht geeignet: Korrosive chemische Umgebungen oder abrasive partikuläre Medien
Auslegungsdaten
  • Anzahl der erforderlichen Testpunkte
  • Raster-/Abstand zwischen Kontaktpunkten (mm)
  • Erforderliche Stromtragfähigkeit pro Sonde (A)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kontaktverschlechterung
Ursache: Oxidation oder Kontaminationsablagerung auf den Sondenspitzen aufgrund von Umwelteinflüssen, was zu erhöhtem elektrischem Widerstand und unzuverlässigen Messungen führt.
Mechanische Ermüdung
Ursache: Wiederholte Ein-/Ausfahrzyklen verursachen Verschleiß an Sondenschaft, Federmechanismen oder Ausrichtungsmerkmalen, was zu Positionsungenauigkeiten oder komplettem Ausfall führt.
Wartungsindikatoren
  • Inkonsistente oder schwankende elektrische Messwerte während des Tests
  • Sichtbare Korrosion, Lochfraß oder Schmutzablagerung auf den Sondenkontaktoberflächen
Technische Hinweise
  • Regelmäßige Reinigung mit geeigneten Lösungsmitteln und Kontaktkonditionierungsverfahren zur Aufrechterhaltung der Oberflächenleitfähigkeit implementieren
  • Nutzungszyklusverfolgung und vorbeugende Austauschpläne basierend auf Herstellerspezifikationen und Betriebshistorie etablieren

Konformität und Fertigungsnormen

Referenznormen
DIN EN 61010-1 Sicherheitsanforderungen für elektrische Betriebsmittel
Fertigungsgenauigkeit
  • Spitzendurchmesser: +/-0,01 mm
  • Spitzenabstand: +/-0,05 mm
Qualitätsprüfung
  • Elektrischer Durchgangstest
  • Maßliche Verifizierung mittels KMM
