Technische Definition

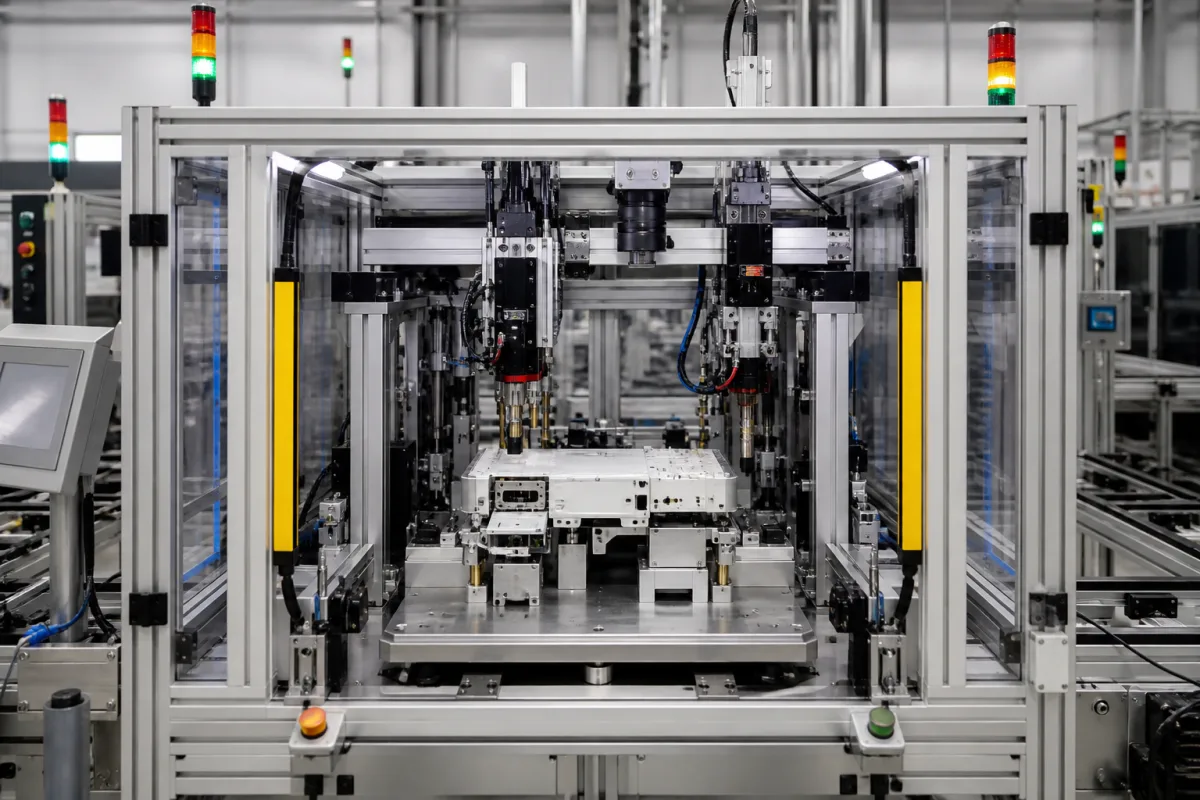

Das Integrierte Prüfmodul ist ein kritisches Subsystem im automatisierten Montage- und Prüfsystem für Elektromotoren. Es ist verantwortlich für die Verifizierung von Motorleistung, Sicherheit und Qualitätsstandards durch automatisierte Testabläufe. Es kommuniziert mit Montagestationen, um Motoren zu übernehmen, und führt Funktionstests durch, darunter Isolationswiderstand, Wicklungskontinuität, Rotationsauswuchtung, Drehmomentmessung sowie Geräusch-/Vibrationsanalyse, bevor Motoren an nachfolgende Stufen oder Ausschussbehälter weitergeleitet werden. Das Modul verwendet speicherprogrammierbare Steuerungen (SPS) und Sensorarrays, um kontrollierte elektrische Eingaben anzulegen und Motorreaktionen zu messen. Mechanische Vorrichtungen fixieren den Motor, während Sonden mit den Anschlüssen verbunden werden. Testabläufe werden gemäß vordefinierten Protokollen ausgeführt, wobei Datenerfassungssysteme Messwerte aufzeichnen und mit Toleranzschwellen vergleichen, um den Bestehens-/Nichtbestehensstatus zu bestimmen. Das Modul ist mit einem Aluminiumlegierungsrahmen, Edelstahlvorrichtungen, Kupferkontakten und Polycarbonat-Schutzschilden aufgebaut. Zu den wichtigsten Parametern gehören eine Nennspannung von 220–480 V AC (Drehstrom, 50/60 Hz, gemäß IEC 60038), ein Prüfstrombereich von 0,5–100 A (einstellbar je nach Motorleistung), eine Isolationswiderstands-Prüfspannung von 500–1000 V DC (wählbar, gemäß IEC 60243-1), Messgenauigkeit von ±0,5 % vom Endwert, Prüfzykluszeit von 15–60 Sekunden pro Motor, Betriebstemperatur von 0–50 °C (gemäß IEC 60068-2-1), Luftfeuchtigkeitsbereich von 20–80 % relative Luftfeuchtigkeit, nicht kondensierend (gemäß IEC 60068-2-78), Schutzart IP54–IP65 (gemäß IEC 60529), Versorgungsspannung von 24 V DC ±10 % für die Steuerlogik, Leistungsaufnahme ≤500 W Spitze, Gewicht von 80–120 kg ohne Vorrichtungen und Abmessungen von 600×800×1800 mm (B×T×H) in einem modularen Schrank. Diese Werte sind Verzeichnis-Referenzbereiche und müssen für das tatsächliche Modell und die Anwendung bestätigt werden. Das Modul ist für die Integration in automatisierte Montagelinien vorgesehen; es ist kein eigenständiges Produkt. Für die Beschaffung sind modellspezifische Spezifikationen und geltende Normen mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Das Modul empfängt einen Motor von einer vorgelagerten Montagestation. Eine SPS startet einen Testablauf und steuert elektrische Eingaben wie Spannung und Strom. Sensoren messen Parameter wie Isolationswiderstand, Wicklungskontinuität, Drehmoment und Vibration. Datenerfassungssysteme vergleichen Messwerte mit Toleranzschwellen. Wenn alle Tests bestanden sind, läuft der Motor weiter; andernfalls wird er in einen Ausschussbehälter umgeleitet. Das Modul verwendet mechanische Vorrichtungen zur Fixierung des Motors und Sonden zur Verbindung mit den Anschlüssen. Testprotokolle sind vordefiniert und über die SPS einstellbar.
