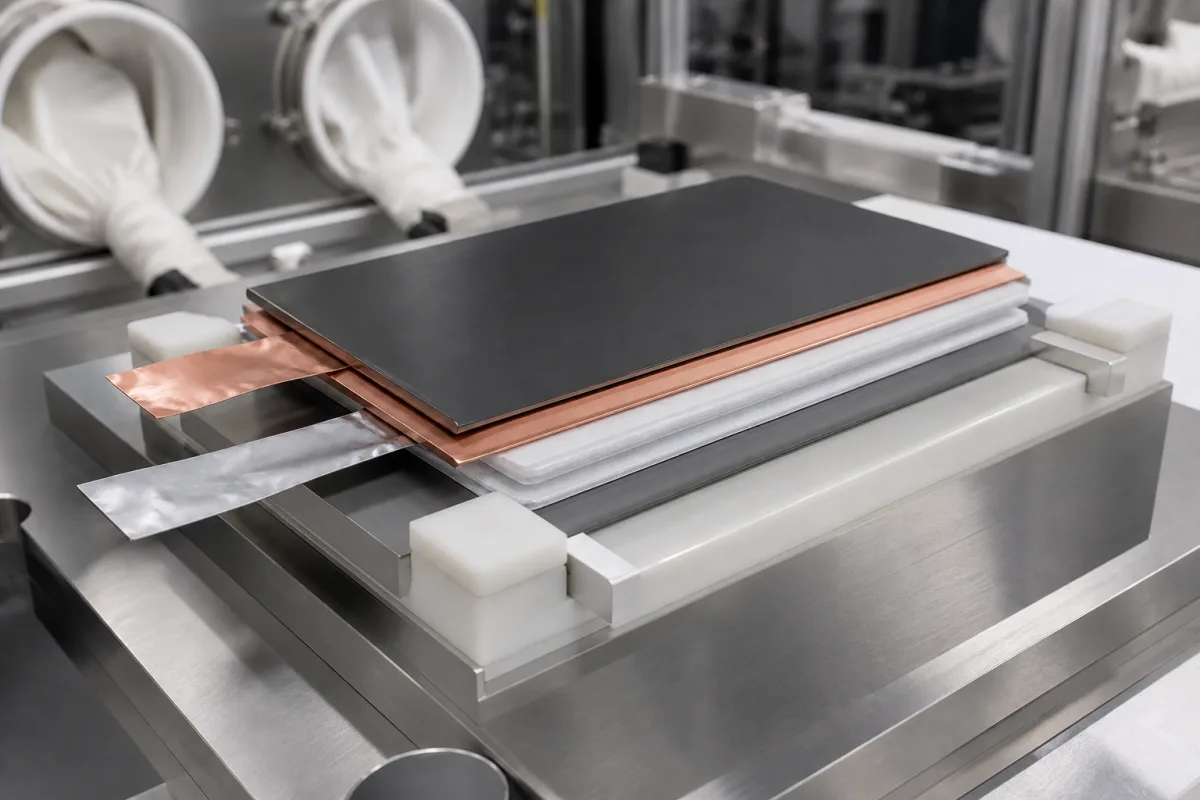

Elektrodenanordnung

Die Elektrodenanordnung ist ein zentrales strukturelles und funktionales Element eines Festkörper-Zellenmoduls, bestehend aus Anoden- und Kathodenschichten, die durch einen festen Elektrolyten getrennt sind. Sie ermöglicht die Speicherung und Freisetzung elektrischer Energie durch reversible elektrochemische Reaktionen, wobei das Festkörperdesign im Vergleich zu Flüssigelektrolytsystemen verbesserte Sicherheit, Energiedichte und thermische Stabilität bietet. Die Anordnung umfasst typischerweise Stromkollektoren aus Kupfer- oder Aluminiumfolie, die als externe elektrische Schnittstelle dienen. Das Anodenmaterial ist üblicherweise Lithiummetall oder Graphit, während die Kathode ein Lithium-Übergangsmetalloxid ist. Der feste Elektrolyt, der keramisch oder polymerbasiert sein kann, bietet Ionenleitfähigkeit und verhindert gleichzeitig den direkten Kontakt zwischen den Elektroden. Diese Konfiguration mindert Risiken wie Dendritenbildung und thermisches Durchgehen, die bei herkömmlichen Batterien mit Flüssigelektrolyt problematisch sind. Die Elektrodenanordnung wird durch Parameter wie Nennkapazität (50–200 Ah), Nennspannung (3,2–3,7 V), Innenwiderstand (0,5–5 mΩ), Betriebstemperatur (-20 bis 60 °C), maximale Lade- und Entladerate (1–3 C bzw. 3–10 C), Zyklenlebensdauer (2000–5000 Zyklen bei 80% Entladetiefe), Elektrodendicke (50–200 µm), Aktivmaterialbeladung (10–30 mg/cm²), Porosität (25–45%), Zugfestigkeit (10–50 MPa), Elektrodenabmessungen (100–300 mm) und Gewicht (50–500 g) charakterisiert. Diese Werte sind Referenzbereiche, die für das spezifische Modell und die Anwendung bestätigt werden müssen. Die Anordnung ist so ausgelegt, dass sie Normen wie IEC 62660-1, IEC 62660-2 und IEC 61951-1 entspricht, die als Beschaffungs- und Verifizierungsreferenzen dienen. Für jede Anwendung ist es wichtig, modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren.

Während des Ladens wandern Lithiumionen von der Kathode durch den festen Elektrolyten zur Anode, wo sie gespeichert werden. Beim Entladen wandern die Ionen zurück zur Kathode und setzen Elektronen frei, die durch einen externen Stromkreis fließen, um Geräte mit Strom zu versorgen. Der feste Elektrolyt verhindert Dendritenbildung und thermisches Durchgehen.
