Technische Definition

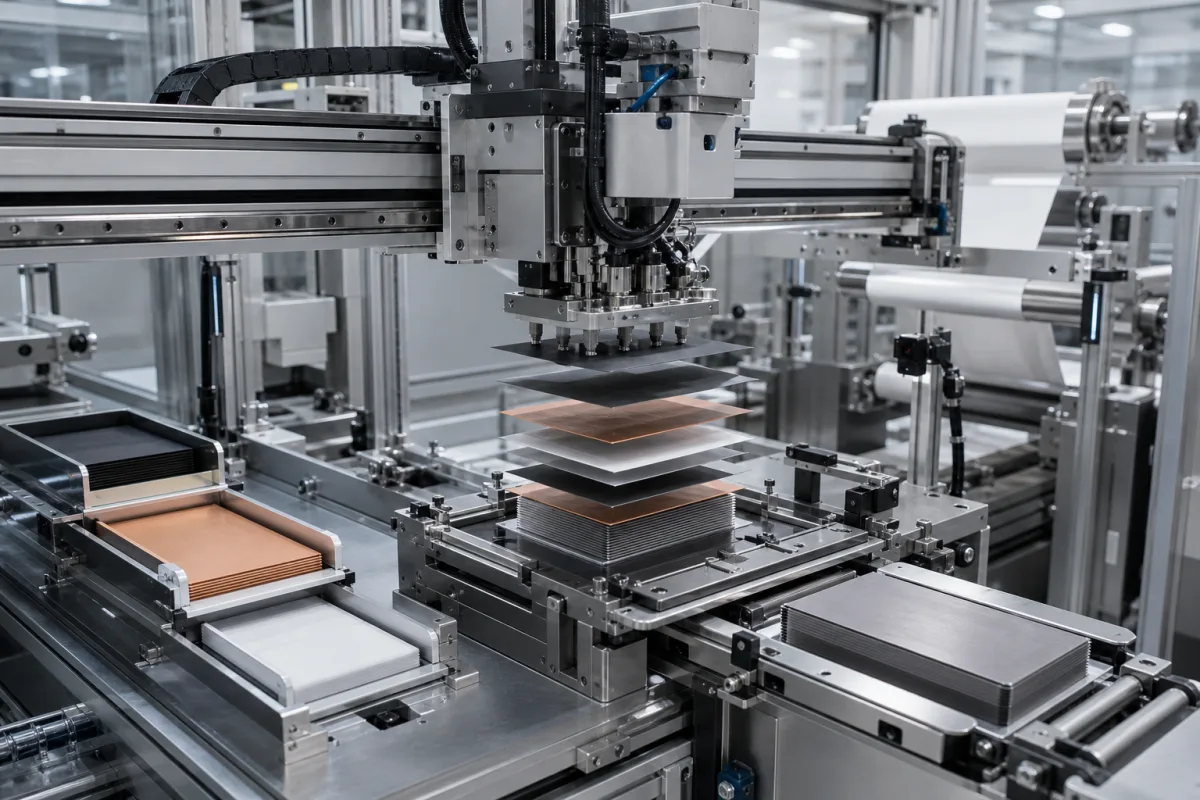

Das Elektroden-Stapelmodul ist eine kritische Komponente innerhalb eines Montagesystems für Lithium-Ionen-Batteriezellen. Es ist verantwortlich für das automatisierte, hochpräzise Schichten von positiven Elektroden (Kathoden), negativen Elektroden (Anoden) und Separatorfolien in einer präzisen, abwechselnden Reihenfolge (z. B. Anode-Separator-Kathode-Separator-Anode), um den internen Elektrodenstapel oder „Jelly Roll“ einer prismatischen oder Pouch-Batteriezelle zu bilden. Dieser Prozess ist grundlegend für die Zellleistung und wirkt sich direkt auf Energiedichte, Leistungsabgabe und Sicherheit aus.
Das Modul verwendet typischerweise eine Kombination aus Roboterarmen, Präzisionsgreifern und Vakuumhandhabungssystemen, um einzelne Elektrodenblätter (mit Aktivmaterial beschichtet) und Separatorblätter von Zuführstationen aufzunehmen. Anschließend platziert es sie mit Mikrometergenauigkeit auf einer Stapelbühne oder einem Dorn. Fortschrittliche Vision-Systeme und Sensoren gewährleisten korrekte Ausrichtung, Orientierung und Schichtzahl. Der Prozess wird von einer speicherprogrammierbaren Steuerung (SPS) gesteuert, die Sequenz, Timing und Platzierungskraft koordiniert, um einen gleichmäßigen, fehlerfreien Stapel aufzubauen.
Zu den wichtigsten Parametern gehören Stapelgeschwindigkeit (0,5–2,0 s/Schicht), Positioniergenauigkeit (±0,05 mm), Schichtdickenbereich (0,05–0,5 mm), maximale Stapelhöhe (200 mm), Betriebstemperatur (15–35 °C), relative Luftfeuchtigkeit (≤10 % rF), Druckluftversorgung (0,5–0,7 MPa), Leistungsaufnahme (1,5–3,0 kW), Steuerspannung (24 ±10 % V DC), Maschinengewicht (800–1200 kg), Stellfläche (2000×1500×1800 mm) und Schutzart (IP54 nach IEC 60529). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden.
Zu den hinterlegten Materialien gehören Aluminiumlegierung für den Rahmen, Edelstahl für Führungen und Aktuatoren, technische Kunststoffe für isolierende Teile und Keramikkomponenten für Verschleißflächen. Das Modul ist für die Integration in Reinräume ausgelegt und erfordert eine kontrollierte Umgebung, um Feuchtigkeitsaufnahme durch die Elektroden zu verhindern.
Für die Beschaffung verifizieren Sie modellspezifische Spezifikationen, Installationsanforderungen und die Einhaltung geltender Normen mit dem rechtlichen Hersteller oder Lieferanten. Die angegebene Schutzart ist eine Referenz auf IEC 60529 und impliziert keine Zertifizierung eines bestimmten Produkts.
Funktionsprinzip
Das Modul funktioniert, indem es einzelne Elektroden- und Separatorblätter von Zuführstationen mit Roboterarmen, Präzisionsgreifern und Vakuumhandhabung aufnimmt. Es platziert sie in präziser abwechselnder Reihenfolge auf einer Stapelbühne oder einem Dorn. Vision-Systeme und Sensoren überprüfen Ausrichtung, Orientierung und Schichtzahl. Eine SPS koordiniert Sequenz, Timing und Platzierungskraft, um einen gleichmäßigen Stapel aufzubauen. Der Prozess ist für Mikrometergenauigkeit ausgelegt, um Defekte zu verhindern und die Zellleistung sicherzustellen.
