Technische Definition

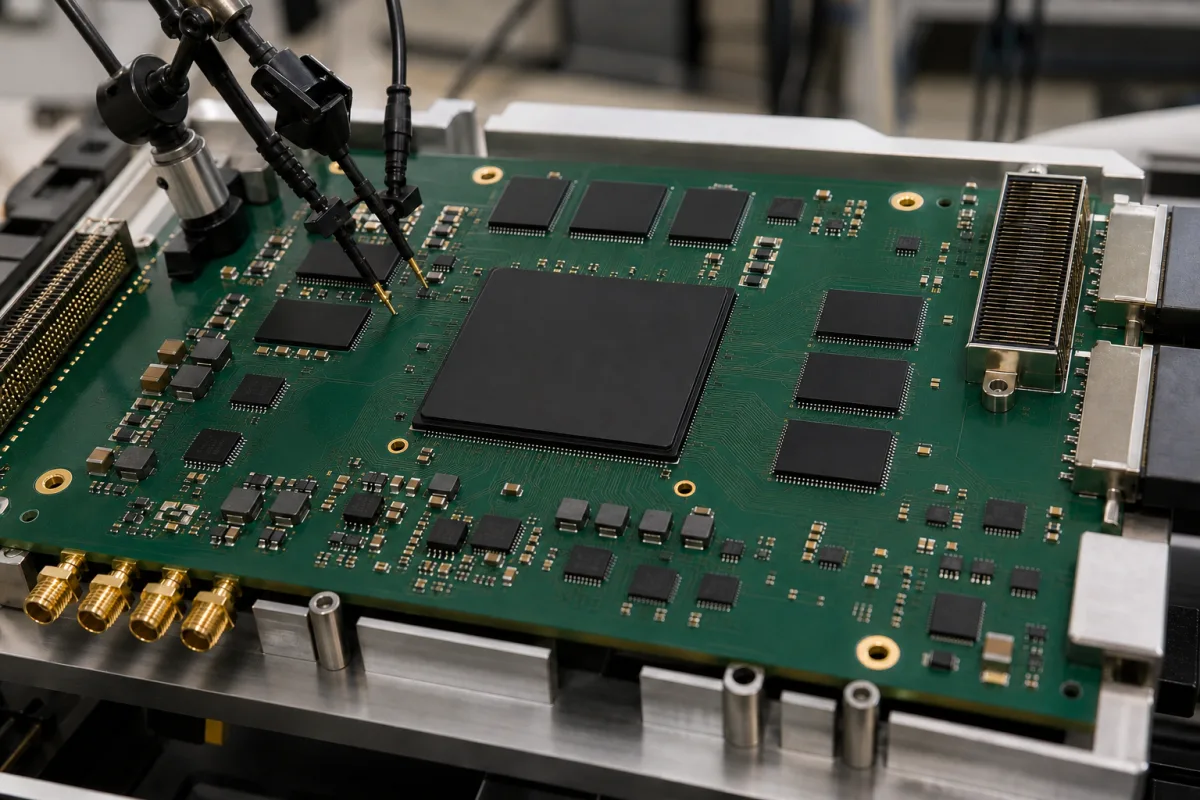

Der FPGA/ASIC-Verarbeitungskern ist eine dedizierte Hardwarekomponente im High-Speed-Capture-Modul, die Echtzeit-Datenverarbeitung, Signalaufbereitung und Protokollhandhabung durchführt. Er dient als Rechenmaschine, die Hochgeschwindigkeits-Datenerfassung, Filterung und Vorverarbeitung ermöglicht, bevor die Daten an nachgelagerte Systeme übertragen werden. Der Kern wird entweder in Field-Programmable Gate Array (FPGA) oder Application-Specific Integrated Circuit (ASIC) Technologie implementiert, abhängig von den Anforderungen an Flexibilität, Leistung und Energieeffizienz. Er empfängt Rohdaten von Erfassungsschnittstellen, verarbeitet sie über parallele Verarbeitungspipelines, wendet Algorithmen zur Datenreduktion oder -verbesserung an und gibt verarbeitete Datenströme mit minimaler Latenz aus. Die Fähigkeiten des Kerns werden durch Parameter wie Logikzellen (100k–2M), Taktfrequenz (100–500 MHz), DSP-Slices (200–4000), Block-RAM (1–20 Mb), I/O-Pins (200–1000), Leistungsaufnahme (5–50 W), Betriebstemperatur (-40–85 °C, gemäß IEC 60068-2-1/2), Versorgungsspannung (0,9–3,3 V), Gehäusetyp (BGA/QFP) und Gewicht (10–100 g) definiert. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Kern wird auf Siliziumwafern mit Kupferverbindungen und dielektrischen Materialien hergestellt. Er ist für industrielle Umgebungen ausgelegt, mit einem Betriebstemperaturbereich von -40 bis 85 °C. Die Architektur des Kerns unterstützt Hochgeschwindigkeits-Signalverarbeitung und eignet sich für Anwendungen, die Echtzeit-Datenverarbeitung erfordern. Für die Beschaffung verifizieren Sie modellspezifische Spezifikationen und Standards mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Kern arbeitet, indem er benutzerdefinierte digitale Logikschaltungen in FPGA- oder ASIC-Technologie implementiert. Er empfängt Rohdaten von Erfassungsschnittstellen, verarbeitet sie über parallele Verarbeitungspipelines, wendet Algorithmen zur Datenreduktion oder -verbesserung an und gibt verarbeitete Datenströme mit minimaler Latenz aus. Die Logikzellen und DSP-Slices ermöglichen komplexe Berechnungen, während Block-RAM eine On-Chip-Datenpufferung bietet. Die Taktfrequenz bestimmt den Durchsatz, und I/O-Pins erleichtern die Schnittstelle zu anderen Komponenten. Leistungsaufnahme und Betriebstemperatur sind für das Wärmemanagement entscheidend. Die Funktionalität des Kerns wird durch die programmierte Logik definiert, die bei FPGAs neu konfiguriert werden kann oder bei ASICs festgelegt ist.
