Industrielles System für elektromagnetische Verträglichkeitsprüfung (EMV) – Abschirmkammer

Auf Basis strukturierter CNFX-Herstellerprofile wird Industrielles System für elektromagnetische Verträglichkeitsprüfung (EMV) – Abschirmkammer im Bereich Herstellung von sonstigen elektrischen Ausrüstungen anhand von Abschirmwirkung bis Innenabmessungen eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Industrielles System für elektromagnetische Verträglichkeitsprüfung (EMV) – Abschirmkammer wird durch die Baugruppe aus Modulare Abschirmgehäuse und RF-abgeschirmte Zugangstür beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Integriertes abgeschirmtes Kammersystem für präzise EMI/EMV-Tests elektrischer Geräte.

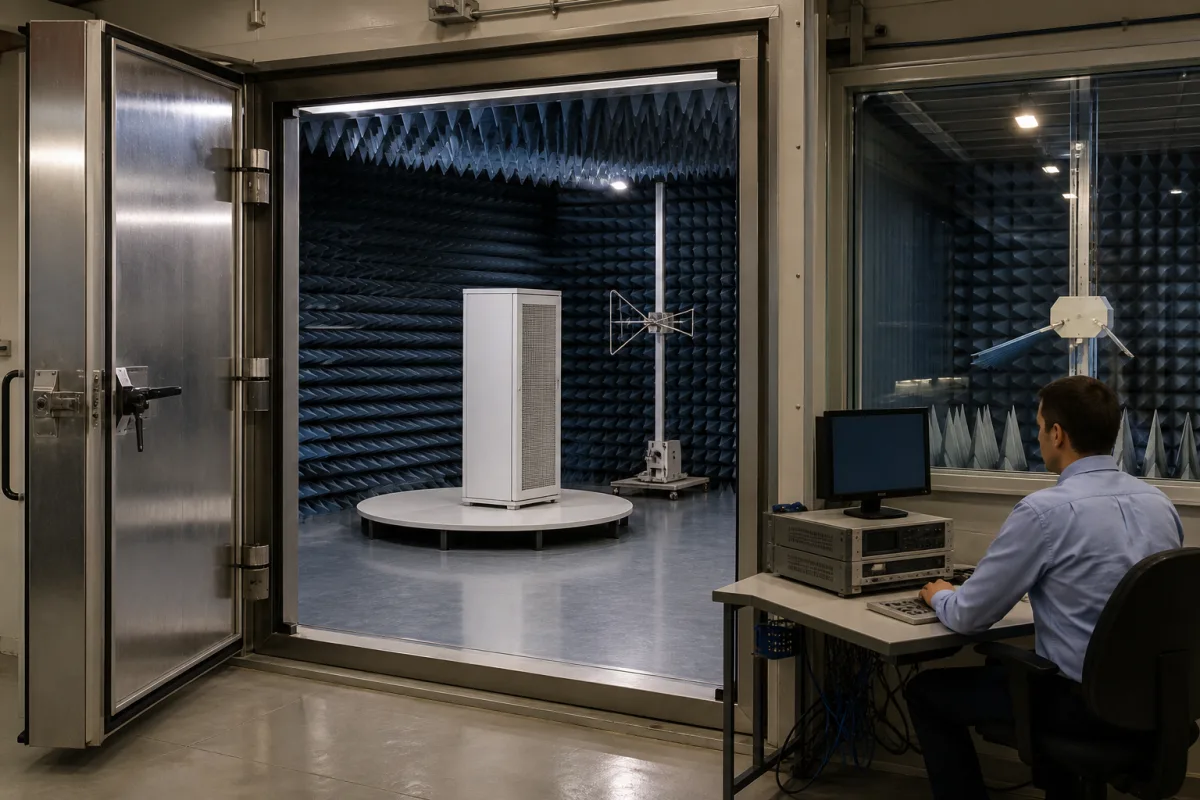

Industrielles System für elektromagnetische Verträglichkeitsprüfung (EMV) – Abschirmkammer in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Dieses Industriesystem ist eine vollständige, modulare Abschirmkammer, die eine kontrollierte elektromagnetische Umgebung für Tests der elektromagnetischen Störung (EMI) und elektromagnetischen Verträglichkeit (EMV) schafft. Es bietet einen isolierten Raum, um Emissionen elektrischer Geräte zu messen und ihre Störfestigkeit gegen externe Störungen zu bewerten. Das System ist unerlässlich für Konformitätstests, Produktentwicklung und Qualitätssicherung in der Herstellung elektrischer Geräte und stellt sicher, dass Geräte zuverlässig arbeiten, ohne elektromagnetische Störungen zu verursachen oder zu erleiden.

Die Kammer besteht aus modularen leitfähigen Paneelen, typischerweise verzinktem Stahl, mit Kupferlegierungsgeflecht und HF-Dichtungen für Kontinuität. Ferritfliesen werden verwendet, um hochfrequente Energie zu absorbieren. Das System umfasst spezielle Türen und Fenster, die die Abschirmung integrieren. Interne Antennen, Sensoren und Signalgeneratoren messen Geräteemissionen und legen kontrollierte Störungen an, während Überwachungsgeräte die Ergebnisse in der isolierten Umgebung aufzeichnen.

Wichtige Spezifikationen umfassen eine Schirmdämpfung von mindestens 100 dB über einen Frequenzbereich von 10 kHz bis 18 GHz, Innenmaße von 3000×3000×2500 mm (L×B×H) und eine Türöffnung von 1800×2000 mm. Das System unterstützt eine gefilterte Stromversorgungskapazität von 3×400 kVA, mit einer Versorgungsspannung von 380–415 V AC (Drehstrom, 50/60 Hz) und einem maximalen Stromverbrauch von 5 kW. Der Umgebungsgeräuschpegel beträgt -90 dBm, der Betriebstemperaturbereich liegt bei 15–35 °C und die relative Luftfeuchtigkeit bei 20–80 % (nicht kondensierend). Die Schutzart ist IP54, die Bodenbelastbarkeit beträgt 1000 kg/m². Das ungefähre Gewicht beträgt 4500 kg.

Diese Werte sind Referenzbereiche für Verzeichniszwecke und müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Normen wie IEC 61000-4-21, IEC 60068-2-1, IEC 60068-2-78, IEC 60529 und IEC 60038 sind als Beschaffungs-/Verifizierungsreferenzen aufgeführt, nicht als Nachweis der Zertifizierung oder Konformität.

Funktionsprinzip

Das System funktioniert als Faradayscher Käfig, der mit modularen leitfähigen Paneelen und speziellen Türen/Fenstern externe elektromagnetische Felder abschwächt. Interne Antennen, Sensoren und Signalgeneratoren messen Geräteemissionen und legen kontrollierte Störungen an. Überwachungsgeräte zeichnen die Ergebnisse in der isolierten Umgebung auf. Die Schirmdämpfung wird durch verzinkte Stahlpaneele, Kupferlegierungsgeflecht, HF-Dichtungen und Ferritfliesen erreicht, die zusammen eine Dämpfung von mindestens 100 dB im angegebenen Frequenzbereich bieten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Abschirmwirkung≥100 DezibelDämpfung elektromagnetischer Felder bei spezifizierten Frequenzen (z.B. 30 MHz - 1 GHz)IEC 61000-4-21
Innenabmessungen3000×3000×2500 m (LxBxH)Klarer innerer Arbeitsraum der Hauptkammer
Frequenzbereich10 kHz – 18 GHz HzBetriebsfrequenzbereich für spezifizierte Abschirmleistung
Türöffnung1800×2000 m (BxH)Maß der HF-geschirmten Zugangstür für Gerätebeladung
Gefilterte Netzeinspeisekapazität3×400 kVAMaximale gefilterte Wechselstromkapazität, die in die Kammer eingespeist wird
Umgebungsrauschpegel-90 dBm dBμVolt/mMaximale Restfeldstärke im leeren, abgeschlossenen Prüfraum
Betriebstemperaturbereich15–35 °CNon-condensingIEC 60068-2-1
Relative Luftfeuchtigkeit20–80 % RHNon-condensingIEC 60068-2-78
SchutzartIP54Dust and splash proofIEC 60529
Gewicht4500 kgApproximate, depends on configuration
Bodenbelastbarkeit1000 kg/m²Reinforced floor available
Versorgungsspannung380–415 V ACThree-phase, 50/60 HzIEC 60038
Leistungsaufnahme5 kWPeak, with all systems active

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Feuerverzinkter Stahl Kupferlegierungsgitter HF-Abschirmdichtungen Ferritkacheln

Komponenten / BOM

Components / BOM
  • Modulare Abschirmgehäuse
    Primärstruktur zur elektromagnetischen Abschirmung
    Material: Feuerverzinkte Stahlbleche mit geschweißten Nähten
  • RF-abgeschirmte Zugangstür
    Ermöglicht Personal- und Gerätezugang bei Aufrechterhaltung der Abschirmintegrität
    Material: Aluminiumrahmen mit Beryllium-Kupfer-Fingerkontakt-Dichtungen
  • Netzfilter-Paneel
    Filtert elektromagnetische Störungen von eingehenden Wechselstromleitungen
    Material: Gehäuse aus Edelstahl, Ferritkerne
  • Wellenleiter-Lüftungsplatte
    Ermöglicht Luftstrom zur Kühlung bei gleichzeitiger Blockierung von HF-Signalen oberhalb der Grenzfrequenz
    Material: Aluminium-Wabenstruktur
  • Schnittstellenfeld
    Bietet gefilterte Durchführungen für Daten-, Signal- und Steuerkabel
    Material: Aluminium mit koaxialen Durchführungssteckern
  • Internes Antennenmontagesystem
    Verstellbares Mast- oder Drehtellersystem zur Positionierung von Messantennen
    Material: Nichtleitendes Verbundmaterial oder behandeltes Holz
  • Ferritplatten
    Kleiden die Wände aus, um niederfrequente Energie zu absorbieren, anstatt sie in die Kammer zurückzuwerfen.
  • Messantennen
    Nimmt die Emissionen des Prüflings auf und strahlt die Störung ab, die bei Immunitätstests verwendet wird.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kupfer-Nickel-Legierungsnahtkorrosion, die die Leitfähigkeit um 40% reduziert HF-Leckage durch degradierte Nähte, die sich um 15 dB bei 100 MHz erhöht Hermetisches Schweißen mit 0,05 mm Toleranz und leitfähige Dichtungen mit 0,1 Ω·m Widerstand
Ferritkachel-Entmagnetisierung bei 150°C (Curie-Temperatur) Magnetfeldabschirmungsreduktion von 40 dB auf 20 dB bei 10 MHz Aktive Kühlung, die 25°C ±2°C aufrechterhält, und temperaturkompensierte Mu-Metall-Schichten

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-1000 V/m elektrische Feldstärke, 1-10000 A/m magnetische Feldstärke, 10 kHz-40 GHz Frequenzbereich
Belastungs- und Ausfallgrenzen
Abschirmwirksamkeitsdegradation unter 60 dB bei 1 GHz, Gehäuseleckage über 0,1 dB/m an Nähten, interne Feldverzerrung >3% des Referenzfeldes
Skintiefen-Penetration über 0,1 mm bei 1 GHz (δ = √(2/ωμσ)), Naht-Impedanzfehlanpassung verursacht stehende Wellen, ferromagnetische Sättigung bei 0,5 T (μ_r fällt unter 100)
Fertigungskontext
Industrielles System für elektromagnetische Verträglichkeitsprüfung (EMV) – Abschirmkammer wird innerhalb von Herstellung von sonstigen elektrischen Ausrüstungen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

EMC Test Chamber RF Shielded Enclosure Faraday Cage Test System industrial electromagnetic interference shielding test chamber system

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nur Betrieb bei Atmosphärendruck, keine Druckdifferenzfähigkeit
Durchflussrate:Nicht zutreffend für abgeschirmte Kammer
Betriebstemperatur:Typischerweise 10°C bis 40°C (Betriebsumgebung), Kammerinnentemperatur stabil innerhalb ±2°C
Montage- und Anwendungskompatibilität
Elektronische Steuergeräte (ECUs)TelekommunikationsausrüstungMedizinische elektronische Geräte
Nicht geeignet: Hochspannungs-Energieübertragungsausrüstung (aufgrund von Größenbeschränkungen und Potenzial für Lichtbögen)
Auslegungsdaten
  • Maximale Abmessungen des Prüflings (EUT)
  • Erforderlicher Frequenzbereich für die Prüfung
  • Erforderliche Abschirmwirksamkeit (dB) bei Zielfrequenzen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Abschirmdegradation
Ursache: Korrosion oder physische Beschädigung der leitfähigen Dichtungen, Nähte oder Gitter aufgrund von Umwelteinflüssen, mechanischem Verschleiß oder unsachgemäßer Handhabung, was die elektromagnetische Dämpfung beeinträchtigt.
HF-Leckage
Ursache: Schlechte Abdichtung an Türen, Lüftungen oder Kabeleinführungen aufgrund verschlissener Dichtungen, Fehlausrichtung oder unzureichender Wartung, die das Entweichen oder Eindringen elektromagnetischer Signale ermöglicht.
Wartungsindikatoren
  • Hörbares Brummen oder Summen von elektrischen Komponenten, das auf mögliche Lichtbögen oder lockere Verbindungen innerhalb der Abschirmung hinweist.
  • Sichtbare Korrosion, Lücken oder Verformungen an Türdichtungen, Lüftungen oder Paneelfugen, die auf eine beeinträchtigte EMI-Integrität hindeuten.
Technische Hinweise
  • Implementieren Sie regelmäßige HF-Leckagetests mit einer Antenne oder Feldsonde, um Schwachstellen zu erkennen und zu beheben, bevor eine signifikante Degradation auftritt.
  • Halten Sie eine kontrollierte Umgebung (z.B. Luftfeuchtigkeit, Temperatur) aufrecht und verwenden Sie nicht korrosive Reinigungsmittel auf leitfähigen Oberflächen, um eine Abschirmverschlechterung zu verhindern.

Konformität und Fertigungsnormen

Referenznormen
ISO 11452-2: Straßenfahrzeuge - Komponentenprüfverfahren für elektrische Störungen durch schmalbandige abgestrahlte elektromagnetische Energie - Teil 2: Absorberausgekleidete abgeschirmte KammerANSI C63.4: Amerikanischer Nationalstandard für Messmethoden von Funkstör-Emissionen von Niederspannungs-Elektro- und Elektronikgeräten im Bereich von 9 kHz bis 40 GHzDIN EN 50147-1: Absorberhallen - Teil 1: Messung der Schirmdämpfung
Fertigungsgenauigkeit
  • Abschirmwirksamkeit: >=100 dB bei 1 GHz
  • Türdichtungsspalt: <=0,5 mm kontinuierlich
Qualitätsprüfung
  • Abschirmwirksamkeits-Verifizierungstest (gemäß MIL-STD-285 oder IEEE 299)
  • Leckage-Erkennungstest mittels HF-Dichtungskompressionsmessung

Hersteller von Industrielles System für elektromagnetische Verträglichkeitsprüfung (EMV) – Abschirmkammer

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Wie hoch ist die Schirmdämpfung dieser Kammer?

Die Schirmdämpfung beträgt mindestens 100 dB über den Frequenzbereich von 10 kHz bis 18 GHz, gemäß den Referenzwerten. Dies sollte mit dem Hersteller für die spezifische Konfiguration verifiziert werden.

Was sind die Innenmaße und die Türgröße?

Die Innenmaße betragen 3000×3000×2500 mm (L×B×H), und die Türöffnung beträgt 1800×2000 mm. Diese sind Referenzwerte und können je nach Modell variieren.

Welche Stromversorgung ist erforderlich?

Das System benötigt eine Drehstromversorgung von 380–415 V AC, 50/60 Hz, mit einer gefilterten Stromversorgungskapazität von 3×400 kVA. Der maximale Stromverbrauch beträgt 5 kW.

Welche Umgebungsbedingungen werden unterstützt?

Der Betriebstemperaturbereich liegt bei 15–35 °C, die relative Luftfeuchtigkeit bei 20–80 % (nicht kondensierend). Die Schutzart ist IP54, die Bodenbelastbarkeit beträgt 1000 kg/m².
