Technische Definition

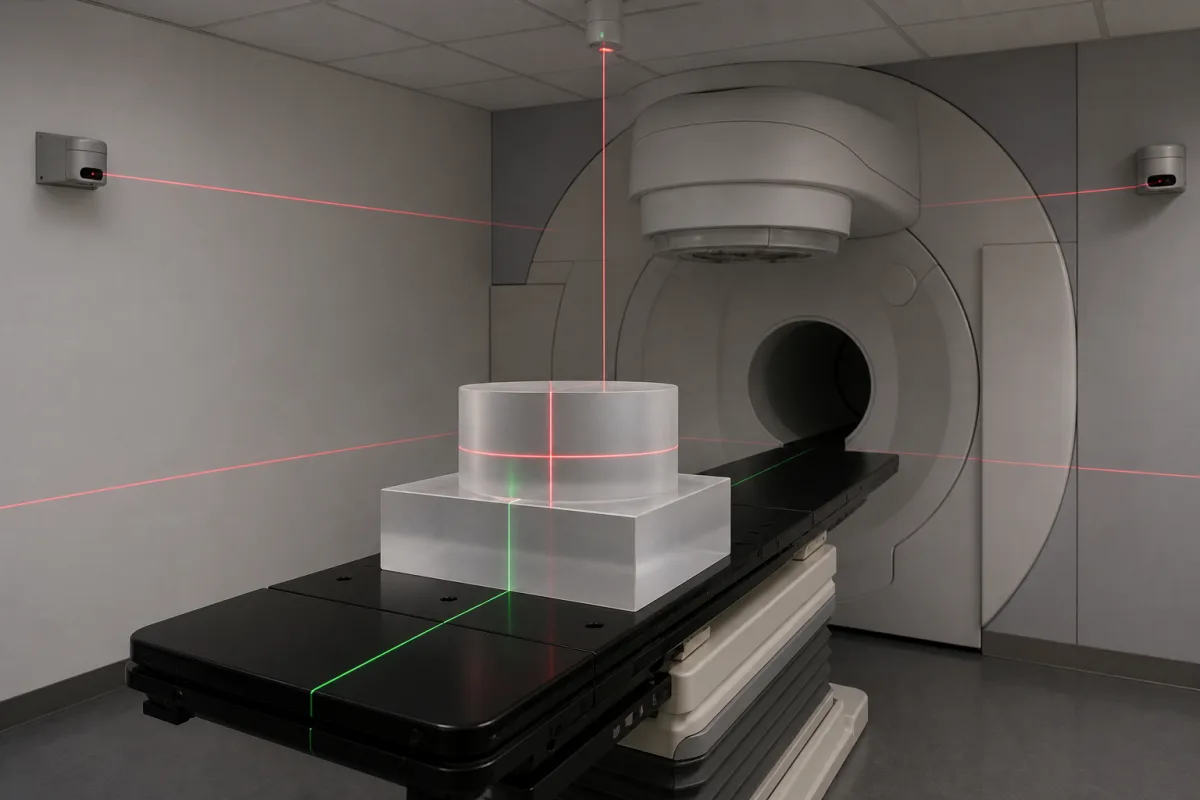

Das Laser-Positionierungssystem ist eine kritische Komponente des Bestrahlungssimulators, das mehrere sichtbare Laserstrahlen (typischerweise rot oder grün) auf die Haut des Patienten projiziert, um präzise Positionierungskoordinaten zu erstellen und zu verifizieren. Es erzeugt ein dreidimensionales Referenzgitter, das mit dem Behandlungsplanungssystem ausgerichtet ist, und gewährleistet eine genaue Patientenpositionierung, indem es Isocenter, Feldgrenzen und anatomische Landmarken vor der Strahlentherapie markiert. Das System verwendet leistungsarme Laserdioden, die kohärente Lichtstrahlen durch präzise optische Linsen und Spiegel emittieren. Diese Strahlen werden von festen Positionen am Simulator-Gantry und an Wänden projiziert, um sich am Behandlungsisocenter zu kreuzen. Die Laser sind präzise kalibriert, um mit dem Koordinatensystem des Bildgebungssystems übereinzustimmen, und erzeugen Referenzebenen (sagittal, koronal und transversal), die helfen, den Patienten mit Submillimeter-Genauigkeit zu positionieren. Zu den wichtigsten Spezifikationen gehören: rote sichtbare Laserwellenlänge 635 ±5 nm, Laserklasse 2 gemäß IEC 60825-1, Positioniergenauigkeit ±0,5 mm bei 1 m Abstand, Wiederholbarkeit ±0,2 mm über den gesamten Verfahrbereich, Projektionsbereich 0,5–3,0 m (einstellbare Brennweite), Linienbreite 1,0 ±0,2 mm bei 1 m, Eingangsspannung 100–240 V AC (automatische Bereichswahl), Leistungsaufnahme ≤50 W typisch, Betriebstemperatur 10–35 °C, Lagertemperatur -20–60 °C, relative Luftfeuchtigkeit 20–80 % (nicht kondensierend), Schutzart IP20 gemäß IEC 60529, Gehäusematerial Aluminium mit eloxierter Oberfläche, Gewicht ≤5 kg pro Einheit. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das tatsächliche Modell und die Anwendung bestätigt werden. Das System ist nur für den Innenbereich geeignet. Überprüfen Sie vor Beschaffung oder Verwendung immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Das System verwendet leistungsarme Laserdioden, die kohärente Lichtstrahlen durch präzise optische Linsen und Spiegel emittieren. Diese Strahlen werden von festen Positionen am Simulator-Gantry und an Wänden projiziert, um sich am Behandlungsisocenter zu kreuzen. Die Laser sind präzise kalibriert, um mit dem Koordinatensystem des Bildgebungssystems übereinzustimmen, und erzeugen Referenzebenen (sagittal, koronal und transversal), die helfen, den Patienten mit Submillimeter-Genauigkeit zu positionieren.
