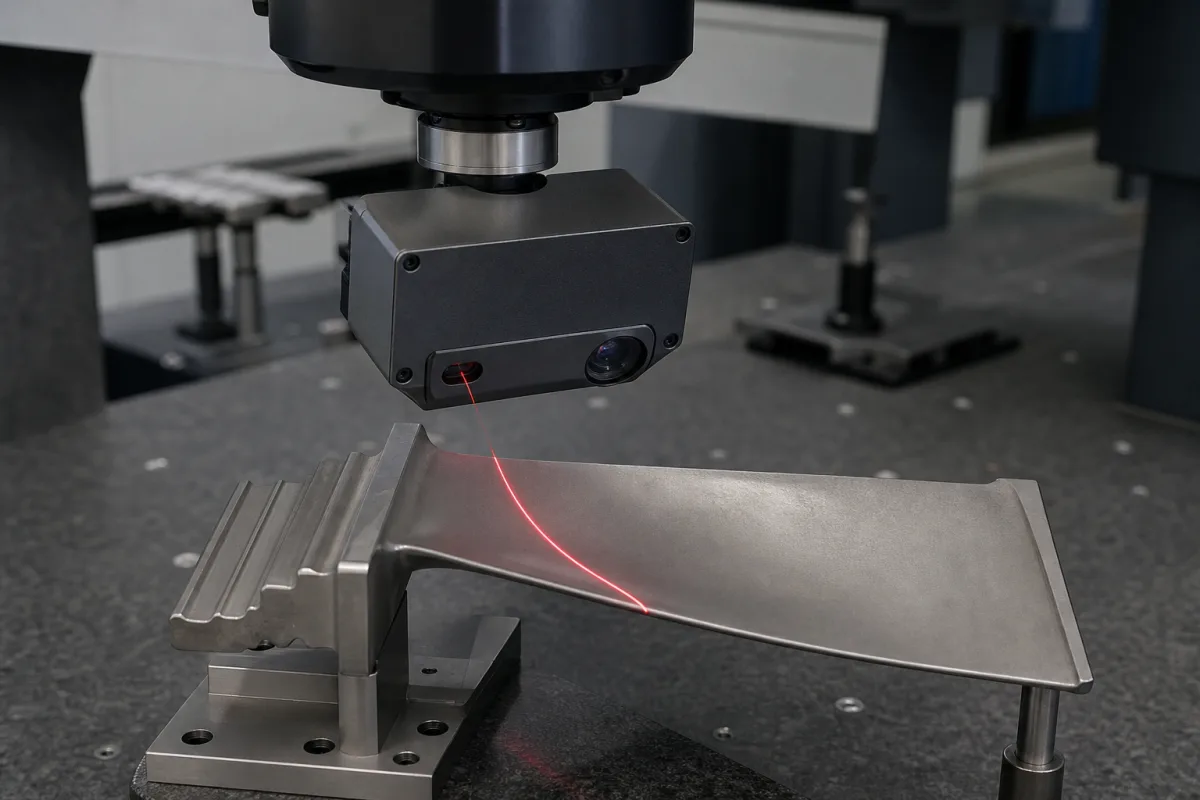

Laserscanner-Modul

Dieses Laserscanner-Modul ist ein präzises optoelektronisches Bauteil, das für die berührungslose Abtastung und Messung von Oberflächen oder Objekten entwickelt wurde. Es ist ein spezielles Modul innerhalb eines Multi-Sensor-Messkopfes, das einen fokussierten Laserstrahl auf eine Zieloberfläche emittiert und das reflektierte Licht erfasst, um präzise 3D-Koordinaten, Oberflächenprofile oder Maßdaten zu erfassen. Als primärer berührungsloser Messsensor in der Messkopfbaugruppe ermöglicht es hochpräzise dimensionale Inspektionen in industriellen Anwendungen.

Das Modul integriert eine Halbleiter-Laserdiode, optische Linsen (Glas), ein Präzisionsgehäuse (Aluminiumlegierung) und eine elektronische Leiterplatte. Es funktioniert, indem es einen kohärenten Laserstrahl erzeugt, der auf das Ziel projiziert wird. Ein Empfänger, oft ein CCD- oder CMOS-Sensor, erfasst die Position, Intensität oder Flugzeit des reflektierten Strahls. Durch die Analyse dieser Daten (z. B. durch Triangulation, Phasenverschiebung oder Flugzeitberechnung) bestimmt das System die Entfernung zum und das Profil des Zielpunkts und erstellt eine detaillierte Punktwolke oder Oberflächenkarte.

Wichtige Parameter umfassen einen Scanbereich von 0,1–10 m (abhängig von der Reflektivität des Ziels), einen Scanwinkel von 270–360° (bei einigen Modellen volle 360°), eine Winkelauflösung von 0,1–1°, eine Messgenauigkeit von ±10–30 mm bei 10 m Entfernung und 90% Reflektivität sowie eine Scanrate von 10–50 Hz. Der Laser arbeitet bei einer Wellenlänge von 905 nm und ist gemäß IEC 60825-1 als Klasse 1 augensicher. Die Versorgungsspannung beträgt 9–36 V DC (verpolungsschutz), die Leistungsaufnahme typisch 3–8 W bei 24 V DC. Der Betriebstemperaturbereich liegt bei -10–50 °C (nicht kondensierend), die Lagertemperatur bei -20–70 °C, der Schutzgrad IP54–IP65 gemäß IEC 60529 und das Gewicht 150–500 g je nach Gehäusematerial.

Dieser Verzeichniseintrag enthält Referenzwerte; die tatsächlichen modellspezifischen Spezifikationen und Normen müssen vor Beschaffung oder Verwendung mit dem Hersteller oder Lieferanten verifiziert werden.

Das Modul erzeugt einen kohärenten Laserstrahl, der auf das Ziel projiziert wird. Ein Empfänger (oft ein CCD- oder CMOS-Sensor) erfasst die Position, Intensität oder Flugzeit des reflektierten Strahls. Durch die Analyse dieser Daten (z. B. durch Triangulation, Phasenverschiebung oder Flugzeitberechnung) bestimmt das System die Entfernung zum und das Profil des Zielpunkts und erstellt eine detaillierte Punktwolke oder Oberflächenkarte.
