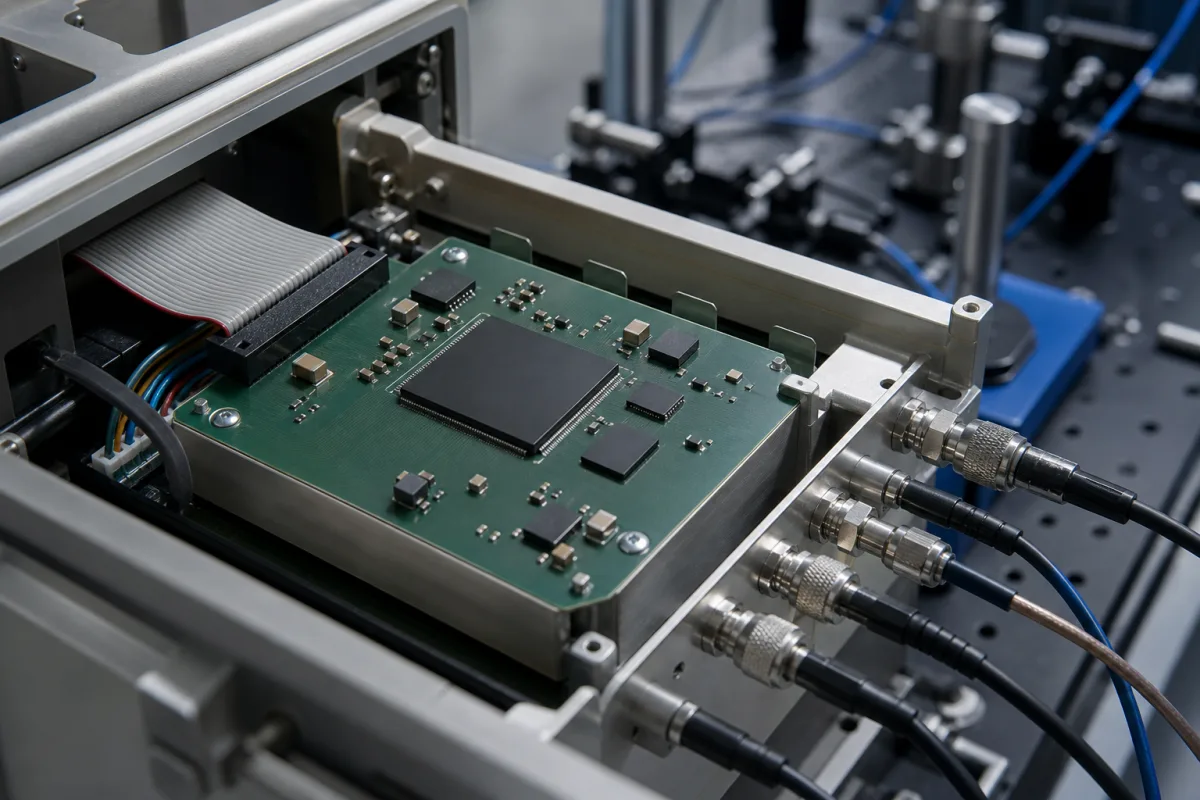

Mikrocontroller-/DSP-Einheit

Diese Komponente ist der Rechenkern eines Messmoduls und kombiniert Mikrocontroller-Fähigkeiten für die Systemsteuerung mit Digital-Signalprozessor (DSP)-Funktionalität für Echtzeit-Signalverarbeitung, Datenanalyse und Ausführung von Messalgorithmen. Sie empfängt analoge oder digitale Signale von Sensoren, verarbeitet sie über eingebettete Algorithmen wie Filterung, FFT und Kalibrierung, führt Messlogik aus und gibt verarbeitete Daten oder Steuersignale an andere Modulkomponenten aus. Die Einheit ist typischerweise auf Halbleitersilizium mit Kupferverbindungen und Keramikgehäuse aufgebaut und arbeitet mit einer Versorgungsspannung von 3,3–5 V DC (gemäß IEC 61131-2), mit Taktfrequenzen von 16–200 MHz. Sie umfasst Flash-Speicher von 32–1024 KB für Firmware und Kalibrierdaten, SRAM von 4–256 KB für Arbeitsspeicher und eine ADC-Auflösung von 12–16 Bit (gemäß IEC 60751). Der Betriebstemperaturbereich liegt bei -40 bis 85 °C (gemäß IEC 60068-2-1), und der Schutzgrad ist IP54–IP65 (gemäß IEC 60529). Die Leistungsaufnahme liegt zwischen 0,5 und 2,5 W. Sie bietet 8–48 konfigurierbare digitale I/O-Kanäle (gemäß IEC 61131-2) und 2–6 Kommunikationsschnittstellen einschließlich UART, SPI, I2C, CAN und Ethernet (gemäß IEC 61784). Physikalische Eigenschaften umfassen ein Gewicht von 10–50 g und Abmessungen von 20×15×5 mm bis 50×40×10 mm. Diese Werte sind Referenzbereiche des Verzeichnisses; die tatsächlichen Spezifikationen müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Die Einheit ist für die Integration in Messmodule in industriellen Umgebungen ausgelegt, wo sie die Erfassung, Verarbeitung und Ausgabe von Sensordaten verwaltet. Sie ist kein eigenständiges Produkt, sondern ein Teil, das eine ordnungsgemäße Integration und Konfiguration erfordert. Vor dem Einsatz ist die Verifizierung der Konformität mit relevanten Normen und Leistungsparametern unerlässlich.

Die Einheit empfängt analoge oder digitale Signale von Sensoren. Analoge Signale werden über einen ADC mit 12–16 Bit Auflösung in digitale umgewandelt. Eingebettete Algorithmen führen Filterung, FFT und Kalibrierung durch, um die Daten aufzubereiten. Der Mikrocontroller führt die Messlogik aus, während der DSP die Echtzeitverarbeitung beschleunigt. Verarbeitete Daten werden über Kommunikationsschnittstellen (UART, SPI, I2C, CAN, Ethernet) oder digitale I/O ausgegeben. Die Einheit arbeitet innerhalb der angegebenen Spannungs-, Temperatur- und Leistungsgrenzen, und ihre Leistung hängt von Taktfrequenz und Speicherressourcen ab.
