Technische Definition

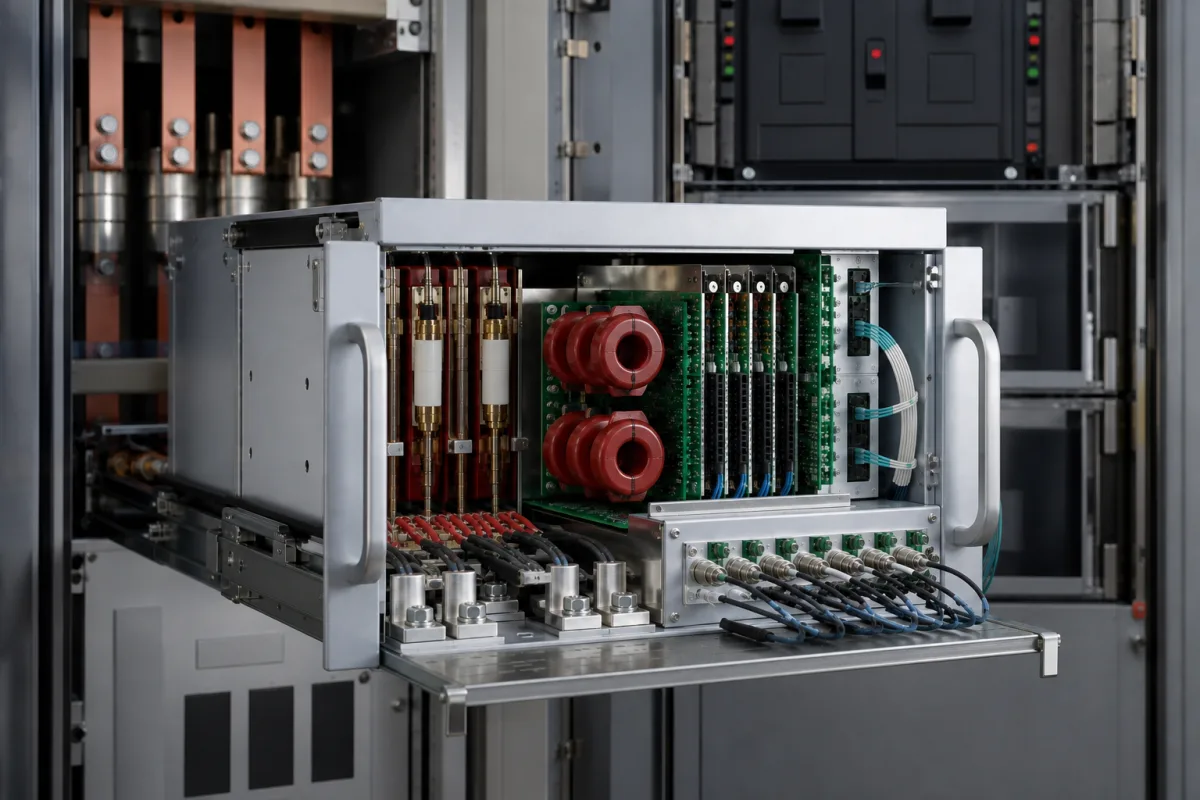

Das Messmodul ist eine kritische Unterbaugruppe eines industriellen Stromverteilungs-Prüfstands. Seine Hauptaufgabe besteht darin, präzise Echtzeit-Datenerfassung für elektrische Eigenschaften wie Spannung, Strom, Leistung (Wirk-, Blind-, Scheinleistung), Leistungsfaktor, Frequenz und Oberschwingungsverzerrung bereitzustellen. Es verbindet sich mit Sensoren und Messumformern, konditioniert die Signale und wandelt sie in digitale Daten um, die vom Steuerungssystem des Prüfstands analysiert, angezeigt und protokolliert werden. Dies ermöglicht Leistungsvalidierung, Effizienztests und Fehlerdiagnose von Stromverteilungsgeräten. Das Modul ist für die Integration in Prüfstände in der Elektrogeräteherstellung ausgelegt, wo präzise Messung für Qualitätssicherung und Konformitätstests unerlässlich ist. Die Messgenauigkeit beträgt ±0,5 % für Spannung und Strom, höhere Genauigkeit auf Anfrage, gemäß IEC 61557-12. Der Eingangsspannungsbereich beträgt 0–600 V AC/DC, mit CAT III-Einstufung und Überspannungsschutz bis 720 V. Der Eingangsstrombereich beträgt 0–10 A für direkte Messung, für höhere Ströme sind externe Stromwandler erforderlich. Der Frequenzbereich beträgt 45–65 Hz, geeignet für 50/60-Hz-Stromnetze. Die Abtastrate beträgt 10–20 kS/s pro Kanal und ermöglicht Oberschwingungsanalyse bis zur 40. Oberschwingung. Das Modul arbeitet im Temperaturbereich von -10 bis 55 °C (optional erweitert -20 bis 70 °C) und kann bei -40 bis 85 °C gelagert werden, gemäß IEC 60068-2-1 und IEC 60068-2-2. Es hält Luftfeuchtigkeit von 5 bis 95 % RH (nicht kondensierend) gemäß IEC 60068-2-78 stand. Der Schutzgrad beträgt IP54 für tragbare und IP65 für Schalttafelmontage, gemäß IEC 60529. Die Stromversorgung beträgt 9–36 V DC, verpolungsgeschützt mit isoliertem DC/DC-Wandler, und die Leistungsaufnahme beträgt ≤5 W (typisch 3 W). Kommunikationsschnittstellen umfassen RS485 und Modbus RTU, optional Ethernet/IP, gemäß IEC 62056-21. Das Gewicht liegt zwischen 0,5 und 1,5 kg, abhängig von Gehäuse und Optionen. Das Modul besteht aus einer Leiterplatte, Halbleitern (ICs, ADC, Mikrocontroller), Präzisionswiderständen und -kondensatoren sowie Steckverbindern (Klemmenblöcke, Kommunikationsports). Für spezifische Anwendungen verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Das Modul arbeitet, indem es niederpegelige analoge Signale (z. B. mV, mA) von Stromwandlern (CTs), Spannungswandlern (PTs) oder anderen Sensoren empfängt, die an den Prüfstromkreis angeschlossen sind. Diese Signale werden durch Signalkonditionierungsschaltungen (Verstärkung, Filterung, Isolierung) geführt, um Genauigkeit und Sicherheit zu gewährleisten. Ein Analog-Digital-Wandler (ADC) digitalisiert dann die konditionierten Signale. Ein Mikrocontroller oder digitaler Signalprozessor (DSP) verarbeitet diese digitalen Daten, wendet Kalibrierfaktoren an und führt Berechnungen (wie RMS, Leistungsberechnungen) durch, um die endgültigen Messwerte abzuleiten, die dann über Standardprotokolle (z. B. Modbus, Ethernet) an die Hauptsteuerung übertragen werden.
