Mikrocontroller / FPGA

Auf Basis strukturierter CNFX-Herstellerprofile wird Mikrocontroller / FPGA im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Logikzellen / Äquivalente Gatter bis Taktfrequenz eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Mikrocontroller / FPGA wird durch die Baugruppe aus Prozessorkern und Speichereinheiten beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein programmierbares digitales Logikbauelement, das als Rechenkern einer I/O-Schnittstellenplatine dient und Datenverarbeitung, Signalweiterleitung und Peripherieverwaltung steuert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

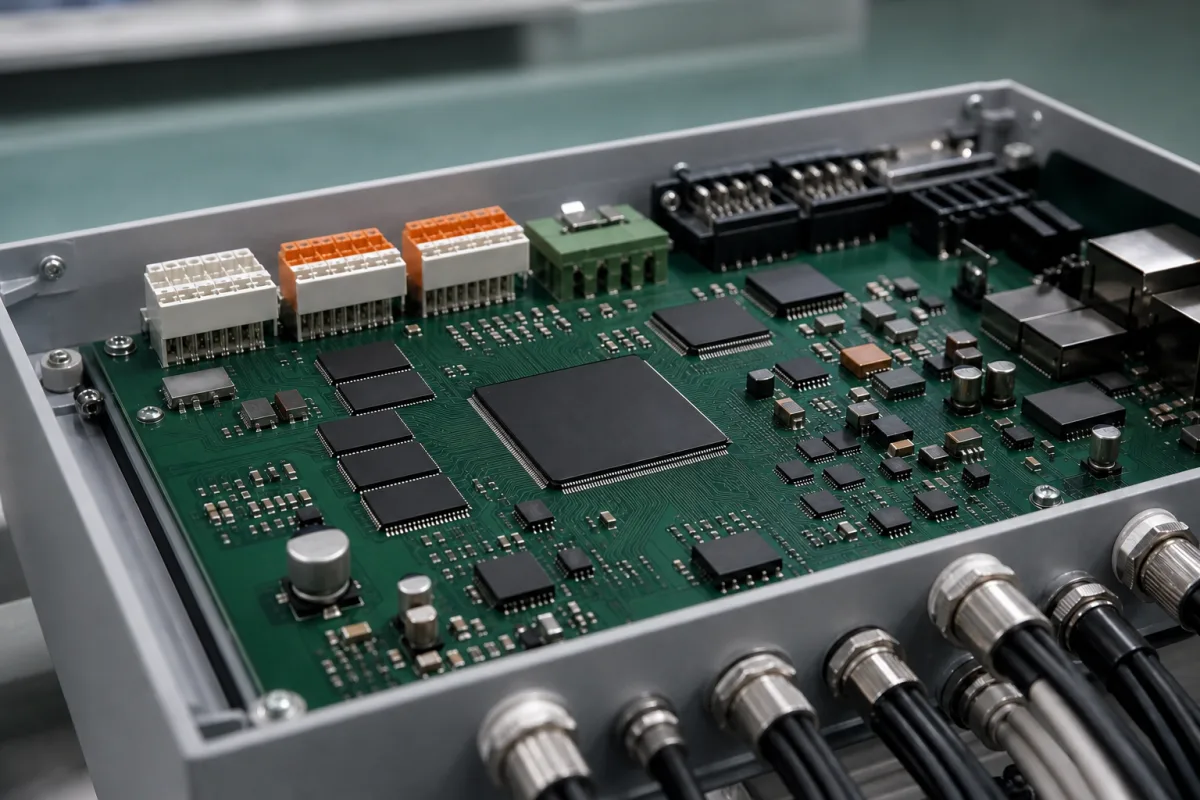

Mikrocontroller / FPGA in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Mikrocontroller / FPGA

Technische Definition

Innerhalb einer I/O-Schnittstellenplatine fungiert der Mikrocontroller oder FPGA als zentrale Verarbeitungseinheit, die für die Ausführung von Steueralgorithmen, die Verwaltung von Kommunikationsprotokollen (wie UART, SPI, I2C, Ethernet), die Durchführung von Analog-Digital- und Digital-Analog-Umwandlungen sowie die Koordination von Timing und Synchronisation zwischen verschiedenen Ein-/Ausgabekanälen verantwortlich ist. Es liefert die Intelligenz, die rohe Sensordaten in verwertbare Informationen umwandelt und Befehle an Aktuatoren und andere angeschlossene Geräte ausführt. Das Bauelement ist ein Komponententeil, typischerweise in oberflächenmontierter Bauform (QFP bis BGA) und auf Siliziumbasis mit Kupferverbindungen und Kunststoff-/Epoxidharzgehäuse gefertigt. Zu den wichtigsten Parametern gehören Logikzellen oder äquivalente Gatter (1K–500K), Taktfrequenz (10–500 MHz), Betriebsspannung (1,8–3,3 V), I/O-Pins (32–500), Betriebstemperatur (-40 bis 85 °C), Versorgungsstrom (10–500 mA), Programmspeicher (16–2048 KB), RAM (2–512 KB), ADC-Auflösung (8–16 Bit), ESD-Schutz (2–8 kV gemäß IEC 61000-4-2) und Gewicht (1–10 g). Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Wahl zwischen Mikrocontroller und FPGA hängt vom erforderlichen Verarbeitungsparadigma ab: Mikrocontroller führen sequentielle Firmware aus, während FPGAs parallele Hardwarelogik implementieren. Bei der Beschaffung sind die genaue Logikkapazität, Geschwindigkeitsklasse, Speichergröße, Gehäusetyp und die Einhaltung relevanter Normen vom jeweiligen Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Mikrocontroller arbeiten als eingebettete Computer mit fester CPU, Speicher und Peripherie und führen sequentielle Befehle aus gespeicherter Firmware aus. FPGAs bestehen aus konfigurierbaren Logikblöcken und Verbindungen, die programmiert werden können, um parallele digitale Schaltungen zu implementieren und so hardwarenahe Geschwindigkeit und Flexibilität für spezifische Schnittstellenaufgaben zu bieten. Beide empfangen Strom- und Taktsignale, verarbeiten Eingabedaten gemäß der programmierten Logik und erzeugen Ausgabesignale zur Steuerung der I/O-Operationen der Platine. Die Konfiguration oder Firmware des Bauelements bestimmt sein Verhalten, und es kommuniziert mit Sensoren, Aktuatoren und Kommunikationsbussen. Zur Wartung sind Versorgungsstrom und Temperatur zu überwachen; Ausfälle können sich als unregelmäßiges I/O-Verhalten oder Kommunikationsfehler äußern. Stellen Sie sicher, dass die Betriebsspannung und die I/O-Pegel des Bauelements mit dem Design der Platine übereinstimmen.

Hauptmaterialien

Silizium-Halbleiter, Kupferverbindungen, Kunststoff-/Epoxid-Gehäuse

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Logikzellen / Äquivalente Gatter	1K–500K Zellen	Determines design complexity and capacity.
Taktfrequenz	10–500 MHz	Higher speeds for real-time processing.
Betriebsspannung	1.8–3.3 V	Core and I/O voltage levels.
I/O Pins	32–500 Pins	Number of configurable input/output pins.
Betriebstemperatur	-40–85 °C	Industrial grade; extended range available.
Versorgungsstrom	10–500 mA	Depends on logic utilization and frequency.
Programmspeicher	16–2048 KB	Flash for MCU; configuration for FPGA.
RAM	2–512 KB	On-chip memory for data and variables.
ADC Auflösung	8–16 Bits	Higher resolution for precise analog sensing.
Gehäusetyp	QFP–BGA	Surface mount; BGA for high pin count.
ESD Schutz	2–8 kV	Human body model; ensures robustness.IEC 61000-4-2
Gewicht	1–10 g	Depends on package and size.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Prozessorkern
Führt arithmetische und logische Operationen aus, steuert den Programmablauf
Material: Silizium
Speichereinheiten
Speichert Programm-Befehle (Flash/ROM) und temporäre Daten (RAM)
Material: Silizium mit Metallschichten
E/A-Anschlüsse
Physische Schnittstellen zum Anschluss externer Sensoren, Aktoren und Kommunikationsleitungen
Material: Kupferkontaktflächen mit Vergoldung
Taktgeberschaltung
Erzeugt Taktsignale für synchrone Operationen
Material: Quarzkristall, Siliziumoszillator
Konfigurierbare Logikblöcke
Die programmierbare Struktur auf FPGA-Versionen: Logik und Verbindungen sind zu paralleler Hardware konfiguriert.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

voltage:	1,8V bis 3,3V typische Kern-/Logikspannung, 5V-tolerante E/A üblich
clock speed:	50 MHz bis 500+ MHz abhängig von Architektur und Prozessknoten
Betriebstemperatur:	-40°C bis +85°C (Industriequalität), -40°C bis +125°C (erweiterte/Automobilqualität)
power consumption:	10 mW bis 5W typischer aktiver Bereich, μW-Schlafmodi verfügbar

Montage- und Anwendungskompatibilität

Industrielle Steuerungssysteme (SPS-Schnittstellen)Automobile Sensor-/AktornetzwerkeMedizingeräte-Datenerfassungsmodule

Nicht geeignet: Hochstrahlungsumgebungen (Kerntechnikanlagen, Raumfahrtanwendungen ohne Härtung)

Auslegungsdaten

Erforderliche Anzahl und Typen von E/A-Pins (digital, analog, Hochgeschwindigkeit)
Rechenleistungsbedarf (MIPS, FPGA-Logikelemente, DSP-Blöcke)
Kommunikationsschnittstellenanforderungen (Ethernet, CAN, USB, PCIe)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,9-1,1 V Kernspannung, -40 bis 125°C Sperrschichttemperatur, 0-100 MHz Taktfrequenz

Belastungs- und Ausfallgrenzen

1,2 V Kernspannung (Elektromigration), 150°C Sperrschichttemperatur (thermisches Durchgehen), 110 MHz Taktfrequenz (Timing-Verletzung)

Elektromigration bei >1,2V (Elektronenwindkraft > 2×10⁵ N/m³), thermisches Durchgehen bei >150°C (positive Rückkopplung im Leckstrom), Timing-Verletzung bei >110 MHz (Ausbreitungsverzögerung > 9,09 ns)

Fertigungskontext

Mikrocontroller / FPGA wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Thermische Überlastung

Ursache: Übermäßige Betriebstemperatur aufgrund unzureichender Kühlung, hoher Umgebungsbedingungen oder Übertaktung, die zu Materialdegradation, Lötstellenermüdung und schließlich funktionalem Ausfall führt.

Elektrostatische Entladung (ESD)-Schäden

Ursache: Akkumulation und plötzliche Entladung statischer Elektrizität während der Handhabung, Installation oder des Betriebs, die sofortige oder latente Schäden an empfindlichen Halbleiterübergängen und Verbindungen verursacht.

Wartungsindikatoren

Intermittierendes oder unregelmäßiges Systemverhalten (z.B. unerklärliche Resets, Datenkorruption oder Logikfehler), das auf potenzielle Spannungsinstabilität oder thermische Probleme hinweist.
Ungewöhnliche akustische Anzeichen wie hochfrequentes Spulenquietschen von nahegelegenen Netzteilkkomponenten oder hörbare Lichtbögen, die auf Probleme der Stromversorgung oder bevorstehenden Bauelementeausfall hindeuten.

Technische Hinweise

Robustes thermisches Management implementieren: Verwenden Sie Kühlkörper, Wärmeleitpads oder aktive Kühlung (Lüfter), die für die Verlustleistung geeignet sind; sorgen Sie für ausreichende Luftzirkulation in Gehäusen; überwachen Sie die Temperatur mit onboard-Sensoren, falls verfügbar.
Strikte ESD-Schutzprotokolle durchsetzen: Verwenden Sie geerdete Arbeitsplätze, Handgelenkbänder und antistatische Verpackung während der Handhabung; entwerfen Sie Leiterplatten mit geeigneten ESD-Schutzschaltungen (z.B. TVS-Dioden) an Schnittstellen.

Konformität und Fertigungsnormen

Referenznormen

CE-Kennzeichnung (EU-Richtlinie 2014/35/EU Niederspannungsrichtlinie)IEC 60747-14-1 Halbleiterbauelemente - Integrierte Schaltkreise

Fertigungsgenauigkeit

Gehäusedimensionstoleranz: +/-0,1mm
Pin-Koplanarität: 0,1mm maximal

Qualitätsprüfung

Automatische Optische Inspektion (AOI) für Lötstellen und Bauteilpositionierung
In-Circuit-Test (ICT) für elektrische Konnektivität und grundlegende Funktionalität

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Latch-up durch >0,7V Substrateinspeisung → Hochstrom-Kurzschluss (>500 mA) → Schutzringe mit 2μm Abstand und Triple-Well-Isolation

Elektrostatische Entladung >2kV HBM → Gate-Oxid-Durchbruch (SiO₂-Dicke < 7nm) → ESD-Schutzdioden mit 0,5ns Ansprechzeit und 10Ω Serienwiderständen

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Mikrocontroller / FPGA

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Mikrocontroller / FPGA

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Unterschied zwischen einem Mikrocontroller und einem FPGA?

Ein Mikrocontroller ist ein eingebetteter Computer, der sequentielle Befehle aus Firmware ausführt, mit fester CPU, Speicher und Peripherie. Ein FPGA ist ein konfigurierbares Logikbauelement, das parallele digitale Schaltungen implementieren kann und hardwarenahe Geschwindigkeit und Flexibilität bietet. Die Wahl hängt davon ab, ob die Anwendung sequentielle Verarbeitung oder parallele Hardwarelogik erfordert.

Welche Parameter sollte ich vor der Auswahl dieser Komponente verifizieren?

Verifizieren Sie Logikzellen oder äquivalente Gatter, Taktfrequenz, Betriebsspannung, Anzahl der I/O-Pins, Betriebstemperaturbereich, Versorgungsstrom, Programmspeicher, RAM, ADC-Auflösung, Gehäusetyp, ESD-Schutzklasse und Gewicht. Diese Werte sind Referenzbereiche und müssen für Ihr spezifisches Modell mit dem Hersteller bestätigt werden.

Wie handhabt das Bauelement Kommunikationsprotokolle?

Das Bauelement verwaltet Protokolle wie UART, SPI, I2C und Ethernet über seine integrierten Peripheriegeräte oder programmierbare Logik. Es verarbeitet Daten gemäß der programmierten Firmware oder Logikkonfiguration und ermöglicht so die Kommunikation mit anderen Geräten auf der I/O-Platine.

Was sind häufige Fehlerbilder und Wartungssignale?

Häufige Fehlerbilder sind unregelmäßiges I/O-Verhalten, Kommunikationsfehler oder Überhitzung. Überwachen Sie Versorgungsstrom und Betriebstemperatur; Abweichungen von den erwarteten Bereichen können auf Probleme hinweisen. Stellen Sie sicher, dass Betriebsspannung und I/O-Pegel des Bauelements mit dem Platinendesign übereinstimmen, um Schäden zu vermeiden.
