Mischer

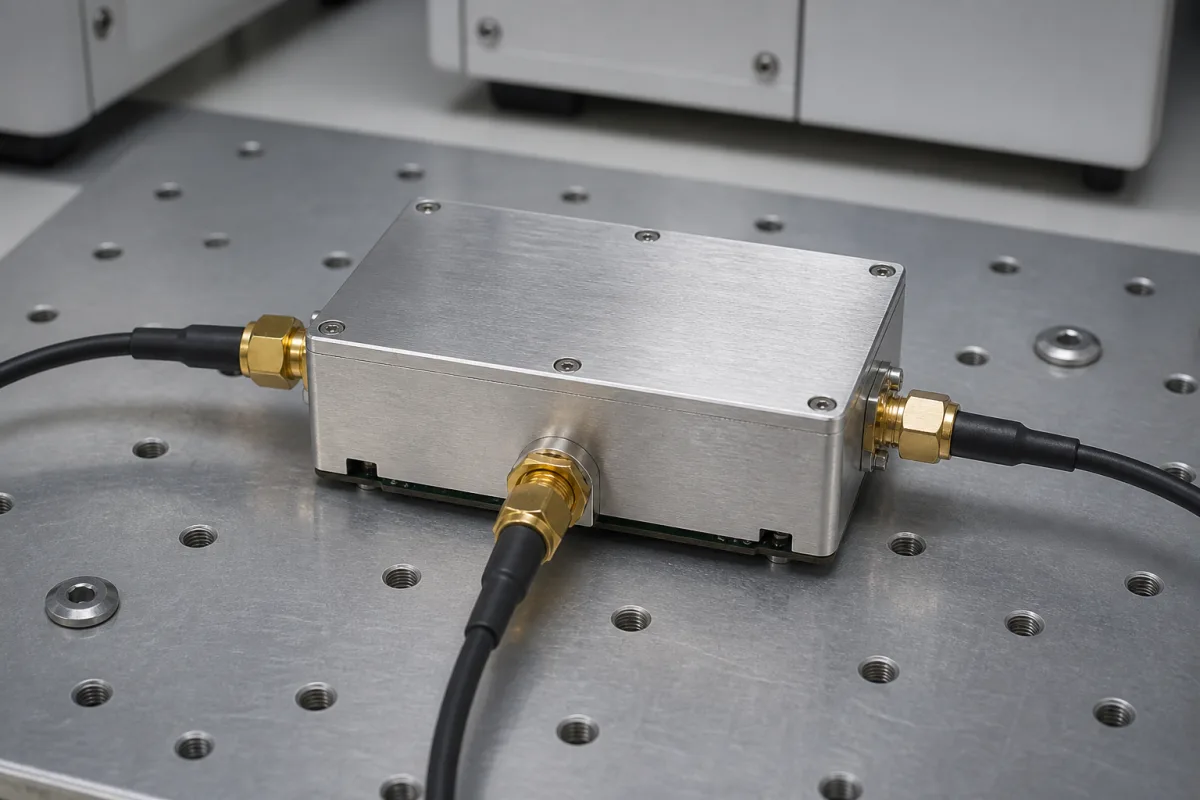

Ein Mischer ist ein elektronisches Bauteil, das in HF-Transceivern zur Frequenzumsetzung verwendet wird. Es kombiniert ein Hochfrequenzsignal (HF) mit einem Lokaloszillatorsignal (LO), um Zwischenfrequenzsignale (ZF) zu erzeugen. Dieser Prozess ermöglicht Signalverarbeitung, Modulation und Demodulation in Kommunikationssystemen. Der Mischer arbeitet nach dem Prinzip des Überlagerungsempfangs (Heterodyn), bei dem nichtlineare elektronische Bauelemente wie Dioden oder Transistoren die Eingangssignale multiplizieren und Ausgangsfrequenzen erzeugen, die der Summe und Differenz der Eingangsfrequenzen entsprechen. Typische Mischer dieser Kategorie decken einen Frequenzbereich von 0,5 bis 18 GHz (L- bis Ku-Band) ab, mit einer Konversionsdämpfung von 6 bis 10 dB, einer LO-HF-Isolation von 20 bis 40 dB und einem Eingangs-IP3 von 10 bis 20 dBm. Die empfohlene LO-Eingangsleistung beträgt 7 bis 13 dBm, und die Systemimpedanz beträgt 50 Ohm. Diese Mischer sind für industrielle Betriebstemperaturen von -40 bis 85 °C, Lagerung von -55 bis 125 °C und nicht kondensierende Luftfeuchtigkeit bis 95 % relative Feuchte ausgelegt. Sie bieten Schutzarten von IP54 bis IP65 gemäß IEC 60529 und sind je nach Frequenzbereich mit SMA- oder 2,92-mm-Steckverbindern erhältlich. Das Gewicht liegt typischerweise zwischen 20 und 50 Gramm, abhängig von Gehäuse- und Steckverbinderoptionen. Verwendete Materialien umfassen Halbleitersubstrate (Silizium oder GaAs), Metallgehäuse und Keramiksubstrate. Diese Mischer eignen sich für verschiedene HF-Anwendungen, aber es ist wichtig, modellspezifische Parameter und Normen vor der Beschaffung mit dem Hersteller oder Lieferanten zu verifizieren.

Der Mischer verwendet nichtlineare elektronische Bauelemente wie Schottky-Dioden oder Transistoren, um zwei Eingangssignale zu multiplizieren. Wenn ein HF-Signal und ein LO-Signal angelegt werden, erzeugt die Nichtlinearität Ausgangskomponenten bei der Summen- und Differenzfrequenz. Dieser Heterodynprozess ermöglicht die Frequenzumsetzung, wodurch Signale auf Zwischenfrequenzen für die weitere Verarbeitung übertragen werden können. Die Leistung hängt von den Bauelementeigenschaften, der Vorspannung und dem Schaltungsdesign ab, wobei Parameter wie Konversionsdämpfung, Isolation und Linearität entscheidend sind.
