HF-Schnittstelle

Auf Basis strukturierter CNFX-Herstellerprofile wird HF-Schnittstelle im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Frequenzbereich bis Einfügedämpfung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches HF-Schnittstelle wird durch die Baugruppe aus Mischer und Filter beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Schnittstellenschaltung, die den Basisbandprozessor mit dem Hochfrequenz-Frontend verbindet, für Signalumwandlung und -übertragung.

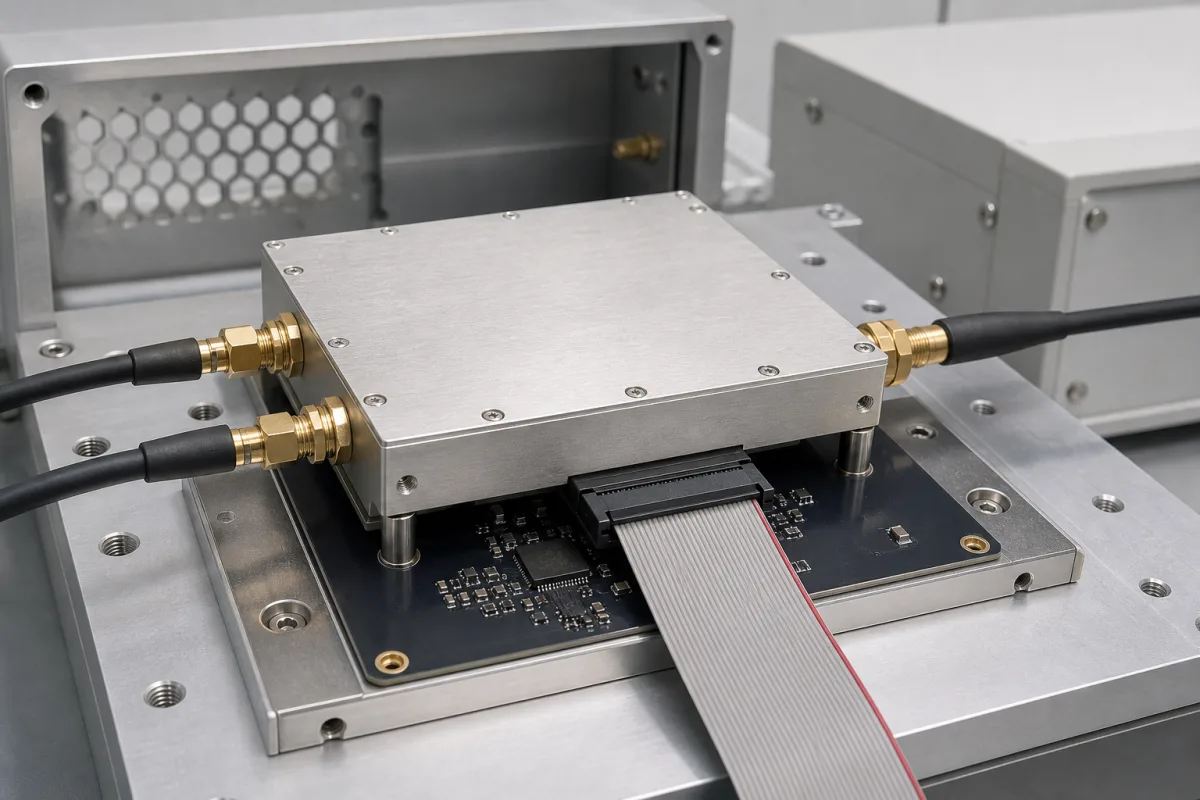

HF-Schnittstelle in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die HF-Schnittstelle ist eine kritische Komponente im Basisbandprozessor, die als Brücke zwischen digitaler Basisbandverarbeitung und analoger HF-Übertragung/-Empfang dient. Sie übernimmt die Umwandlung digitaler Basisbandsignale in analoge HF-Signale für die Übertragung und umgekehrt für den Empfang, wodurch eine korrekte Modulation, Filterung und Impedanzanpassung für drahtlose Kommunikationssysteme gewährleistet wird. Diese Komponente ist für die Herstellung von Computern, elektronischen und optischen Produkten konzipiert, als Bauteil auf Teilebene. Sie unterstützt einen Frequenzbereich von 0,1–6,0 GHz, der gängige Mobilfunk- und IoT-Bänder abdeckt. Die Einfügedämpfung beträgt ≤0,5 dB, die Rückflussdämpfung ≥15 dB, was Signalintegrität und Impedanzanpassung gewährleistet. Die charakteristische Impedanz beträgt 50 Ω, Standard für HF-Systeme. Die Betriebsspannung liegt zwischen 1,8 und 3,3 V, kompatibel mit üblichen Logikpegeln. Die Stromaufnahme beträgt ≤50 mA bei maximaler Ausgangsleistung. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C (Industriequalität), der Lagertemperaturbereich bei -55 bis 125 °C. Die ESD-Bewertung beträgt ±2 kV (HBM-Modell) gemäß IEC 61000-4-2. Die Gehäusegröße beträgt 3,0×3,0×0,75 mm (QFN), das Gewicht ≤0,1 g. Zu den hinterlegten Materialien gehören Silizium, Galliumarsenid (GaAs), Kupfer und FR-4-Substrat. Die HF-Schnittstelle arbeitet, indem sie digitale Signale vom Basisbandprozessor durch Digital-Analog-Umwandlung (DAC) und Modulation in analoge Signale bei Hochfrequenz umwandelt. Beim Empfang führt sie Analog-Digital-Umwandlung (ADC) und Demodulation eingehender HF-Signale durch. Sie enthält Frequenzsynthesizer, Mischer, Verstärker und Filter, um die Signalintegrität zu erhalten und drahtlose Kommunikationsstandards zu erfüllen. Bei der Auswahl einer HF-Schnittstelle sind modellspezifische Parameter wie Frequenzbereich, Einfügedämpfung, Rückflussdämpfung, Impedanz, Betriebsspannung, Stromaufnahme, Temperaturbereiche, ESD-Bewertung, Gehäusegröße und Gewicht mit dem Hersteller zu verifizieren. Bestätigen Sie, dass die Komponente die Anforderungen Ihrer spezifischen Anwendung erfüllt und relevante Standards einhält. Für die Wartung überwachen Sie die Signalintegrität und prüfen Sie auf Verschlechterung der Einfügedämpfung oder Rückflussdämpfung im Laufe der Zeit. Fehlergrenzen umfassen das Überschreiten maximaler Nennwerte wie Spannung, Strom oder Temperatur, was zu dauerhaften Schäden führen kann. Konsultieren Sie immer das Datenblatt und die Anwendungshinweise für die ordnungsgemäße Verwendung.

Funktionsprinzip

Die HF-Schnittstelle arbeitet, indem sie digitale Signale vom Basisbandprozessor durch Digital-Analog-Umwandlung (DAC) und Modulation in analoge Signale bei Hochfrequenz umwandelt. Beim Empfang führt sie Analog-Digital-Umwandlung (ADC) und Demodulation eingehender HF-Signale durch. Sie enthält Frequenzsynthesizer, Mischer, Verstärker und Filter, um die Signalintegrität zu erhalten und drahtlose Kommunikationsstandards zu erfüllen.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Frequenzbereich0.1–6.0 GHzCovers common cellular and IoT bands
Einfügedämpfung≤0.5 dBLower loss improves signal integrity
Rückflussdämpfung≥15 dBEnsures impedance matching
Impedanz50 ΩStandard RF system impedance
Betriebsspannung1.8–3.3 VCompatible with common logic levels
Stromaufnahme≤50 mAAt max output power
Betriebstemperatur-40–85 °CIndustrial grade
Lagertemperatur-55–125 °CNon-operating
ESD Festigkeit±2 kVHBM modelIEC 61000-4-2
Gehäusegröße3.0×3.0×0.75 mmQFN package
Gewicht≤0.1 gTypical for QFN package

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Silizium Galliumarsenid (GaAs) Kupfer FR-4-Substrat

Komponenten / BOM

Components / BOM
  • Mischer
    Frequenzumsetzung zwischen Basisband- und HF-Signalen
    Material: Silizium/GaAs-Halbleiter
  • Filter
    Signalfilterung zur Entfernung unerwünschter Frequenzen und Störungen
    Material: Keramik-/SAW-Materialien
  • Verstärker
    Signalverstärkung für Senden und Empfangen
    Material: Silizium/GaAs-Halbleiter
  • Oszillator
    Erzeugt stabile Referenzfrequenzen für die Signalverarbeitung
    Material: Quarzkristall/Silizium
  • Digital-Analog-Wandler
    Wandelt die Basisband-Bits in die analoge Wellenform um, die der Modulator benötigt.
  • Analog-Digital-Wandler
    Digitalisiert das heruntergemischte Empfangssignal für den Basisbandprozessor.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Lokale Oszillator-Beeinflussung durch benachbarten Sender bei -20 dBc Kopplung Frequenzsynthesizer-Sperrverlust mit > 100 kHz Phasenfehler Dreifach abgeschirmter VCO-Hohlraum mit -40 dB Isolierung und 100 MHz Schutzband
Elektrostatische Entladung (ESD) bei 8 kV HBM-Modell Gate-Oxid-Durchschlag in CMOS-Schaltern mit > 10 mA Leckstrom Kaskadierte TVS-Dioden mit 5 pF Kapazität und 1 ns Ansprechzeit

Technische Bewertung

Betriebsbereich
Betriebsbereich
1,8-3,6 V DC, -40 bis +85 °C, 50 Ω Impedanz
Belastungs- und Ausfallgrenzen
Spannung > 3,8 V verursacht dielektrischen Durchschlag in CMOS-Transistoren; Temperatur > 125 °C induziert thermisches Durchgehen in Leistungsverstärkern; Stehwellenverhältnis > 2:1 erzeugt destruktive stehende Wellen
Elektromigration bei Stromdichten > 1×10⁶ A/cm²; Hot-Carrier-Injection bei elektrischen Feldern > 5×10⁵ V/cm; Phasenrauschverschlechterung durch Oszillator-Q-Faktor < 50
Fertigungskontext
HF-Schnittstelle wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Industrielles Ökosystem und Lieferkette

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nicht anwendbar (elektronische Komponente)
Weitere Spezifikationen:Frequenzbereich: 400 MHz bis 6 GHz, Versorgungsspannung: 1,8 V bis 3,3 V
Betriebstemperatur:-40 °C bis +85 °C
Montage- und Anwendungskompatibilität
Drahtlose KommunikationssystemeIoT-GeräteAutomotive Telematik
Nicht geeignet: Hochleistungs-HF-Sender (>10 W Ausgangsleistung)
Auslegungsdaten
  • Betriebsfrequenzband
  • Erforderliche Datenrate/Bandbreite
  • Stromversorgungsbeschränkungen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Signaldämpfung
Ursache: Korrosion oder Kontamination an den HF-Schnittstellensteckerkontakten, die zu erhöhtem elektrischem Widerstand und Signalverlust führt.
Unterbrochene Verbindung
Ursache: Mechanische Ermüdung oder Lockerung des HF-Steckers aufgrund von Vibration, thermischer Zyklen oder unsachgemäßem Anzugsmoment.
Wartungsindikatoren
  • Fluktuierende oder verschlechterte Signalstärkemesswerte an angeschlossener Überwachungsausrüstung
  • Hörbare Lichtbogen- oder Knackgeräusche von der HF-Schnittstelle während des Betriebs
Technische Hinweise
  • Regelmäßige Drehmomentüberprüfung und Nachziehpläne für HF-Stecker mit kalibrierten Drehmomentschlüsseln gemäß Herstellerspezifikationen implementieren
  • Geeignetes dielektrisches Fett oder Korrosionsinhibitoren auf Steckerschnittstellen auftragen und regelmäßige Reinigungsprotokolle mit zugelassenen Lösungsmitteln etablieren

Konformität und Fertigungsnormen

Referenznormen
ANSI C63.4 - Messverfahren für Funkstörstrahlung von elektrischen und elektronischen Geräten mit Niederspannung im Bereich von 9 kHz bis 40 GHzDIN EN 55032 - Elektromagnetische Verträglichkeit von Multimediageräten - Anforderungen an die Störaussendung
Fertigungsgenauigkeit
  • Impedanz: 50Ω +/- 1Ω
  • Stehwellenverhältnis: < 1,5:1 über den Betriebsfrequenzbereich
Qualitätsprüfung
  • Vektornetzwerkanalysator (VNA)-Test für S-Parameter
  • Abgestrahlter Störaussendungstest (RSE-Test)

Hersteller von HF-Schnittstelle

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Luftqualitätsmonitor

Ein elektronisches Gerät, das Konzentrationen verschiedener Luftschadstoffe und Umweltparameter misst und meldet.

Spezifikationen ansehen ->
Aluminium-Elektrolytkondensator

Aluminium-Elektrolytkondensatoren sind polarisierte Kondensatoren mit einer Aluminiumoxid-Dielektrikumsschicht, die eine hohe Kapazität pro Volumen für Netzteile und Energiespeicher bieten.

Spezifikationen ansehen ->
Antistatik-Gerät

Ein Gerät oder System, das entwickelt wurde, um den Aufbau statischer Elektrizität auf Oberflächen, Materialien oder Bauteilen zu verhindern, zu reduzieren oder zu beseitigen.

Spezifikationen ansehen ->
Asset-Tracking-Gerät

Ein elektronisches Gerät, das Ortungstechnologien nutzt, um Position, Status und Bewegung physischer Assets in Echtzeit zu überwachen und aufzuzeichnen.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der Frequenzbereich der HF-Schnittstelle?

Die HF-Schnittstelle unterstützt einen Frequenzbereich von 0,1–6,0 GHz, der gängige Mobilfunk- und IoT-Bänder abdeckt. Der genaue Frequenzbereich für ein bestimmtes Modell sollte jedoch mit dem Hersteller bestätigt werden.

Was sind Einfügedämpfung und Rückflussdämpfung?

Die Einfügedämpfung beträgt ≤0,5 dB und die Rückflussdämpfung ≥15 dB. Diese Werte gewährleisten Signalintegrität und Impedanzanpassung, aber die tatsächliche Leistung kann je nach Modell und Anwendung variieren.

Was sind die Betriebs- und Lagertemperaturbereiche?

Der Betriebstemperaturbereich liegt bei -40 bis 85 °C (Industriequalität) und der Lagertemperaturbereich bei -55 bis 125 °C. Dies sind typische Werte; verifizieren Sie die Nennwerte des spezifischen Modells.

Was sind die ESD-Bewertung und Gehäusegröße?

Die ESD-Bewertung beträgt ±2 kV (HBM-Modell) gemäß IEC 61000-4-2. Die Gehäusegröße beträgt 3,0×3,0×0,75 mm (QFN). Diese Spezifikationen sind Referenzwerte und sollten mit dem Hersteller bestätigt werden.
