Modulgehäuse-Montagestation

Auf Basis strukturierter CNFX-Herstellerprofile wird Modulgehäuse-Montagestation im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Taktzeit bis Positioniergenauigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Modulgehäuse-Montagestation wird durch die Baugruppe aus Präzisionsspannvorrichtung und Befestigungswerkzeugkopf beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine spezialisierte Station in einer Batteriemontagelinie, die das Schutzgehäuse um Lithium-Ionen-Batteriezellen präzise montiert und befestigt, um ein vollständiges Modul zu bilden.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

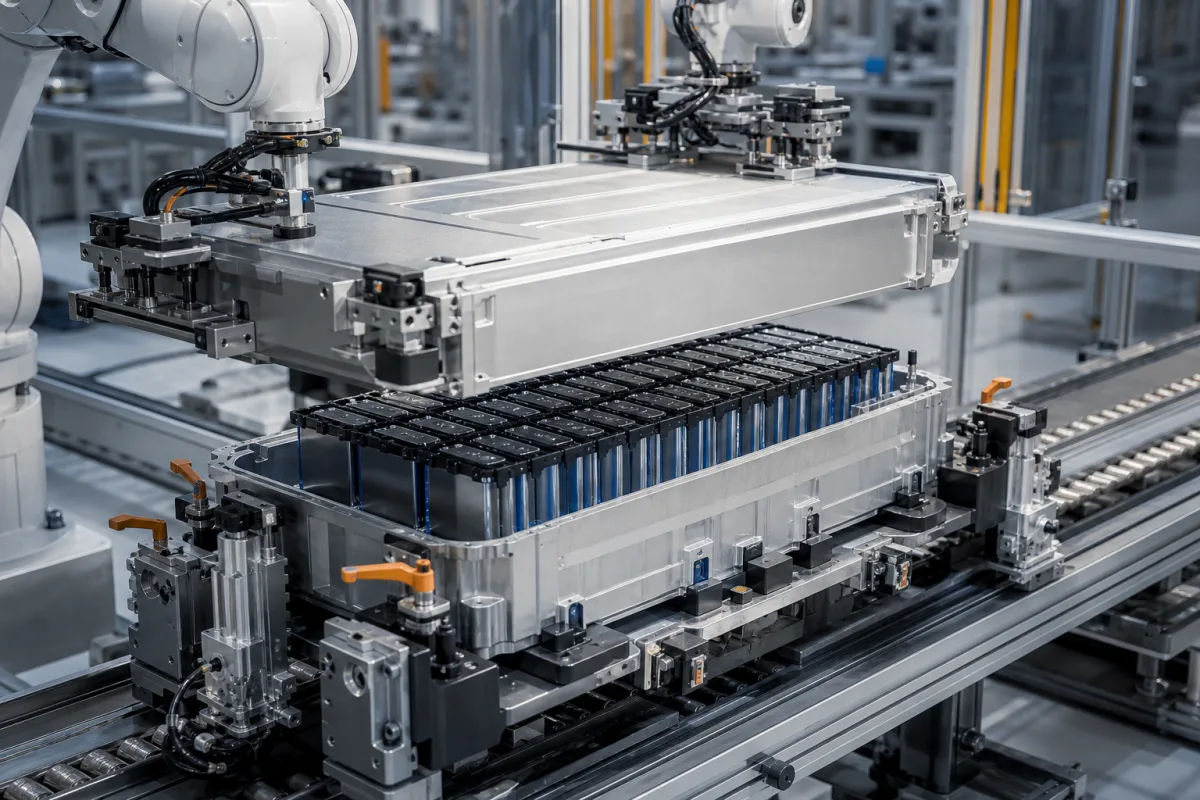

Modulgehäuse-Montagestation in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Modulgehäuse-Montagestation

Technische Definition

Die Modulgehäuse-Montagestation ist eine kritische Komponente des Montage- und Testsystems für Lithium-Ionen-Batteriemodule. Ihre Hauptaufgabe besteht darin, vormontierte Zellstapel (oder Arrays) aufzunehmen und sie präzise in einem schützenden Strukturgehäuse (der Modulhülle) einzuschließen. Dieser Prozess umfasst präzise Ausrichtung, Befestigung (z. B. durch Schrauben, Schweißen oder Kleben) und beinhaltet oft Zwischenschritte wie das Auftragen von Wärmeleitmaterialien oder das Installieren von Busbars vor dem endgültigen Schließen. Die Station gewährleistet die mechanische Integrität, Sicherheit und Maßgenauigkeit des Batteriemoduls und bereitet es für nachfolgende Prozesse wie End-of-Line-Tests vor.

Die Station arbeitet nach einem automatisierten oder halbautomatischen Montageprinzip. Ein Zellstapel wird in der Vorrichtung der Station positioniert. Die Gehäusekomponenten (typischerweise eine obere und untere Schale oder Seitenplatten) werden dann zugeführt, ausgerichtet und um den Stapel zusammengeführt. Befestigungsmechanismen (z. B. Roboterschrauber, Laserschweißgeräte oder Klebstoffspender) werden aktiviert, um die Gehäuseteile dauerhaft zu verbinden. Sensoren überprüfen das Vorhandensein von Komponenten, die Ausrichtung und die Befestigungsdrehmoment-/Schweißqualität, bevor das fertige Modul zur nächsten Station freigegeben wird.

Typische technische Parameter für diese Station umfassen eine Zykluszeit von 15–60 Sekunden pro Modul, Positioniergenauigkeit von ±0,05 mm (gemäß ISO 230-2), Drehmomentgenauigkeit von ±3% (gemäß ISO 5393), Betriebsdruck von 0,5–0,7 MPa, elektrische Versorgung von 380–480 V AC (Drehstrom, 50/60 Hz, gemäß IEC 60038), Betriebstemperatur von 10–40 °C, Luftfeuchtigkeitsbereich von 20–80% relative Luftfeuchtigkeit (nicht kondensierend, gemäß IEC 60721-3-3), Schutzart IP54–IP65 (gemäß IEC 60529), Gehäusematerial AL6061-T6 (gemäß ASTM B221), Maschinengewicht von 1500–2500 kg und Stellfläche von 2,5–4,0 m². Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden.

Funktionsprinzip

Die Station arbeitet nach einem automatisierten oder halbautomatischen Montageprinzip. Ein Zellstapel wird in der Vorrichtung der Station positioniert. Die Gehäusekomponenten (typischerweise eine obere und untere Schale oder Seitenplatten) werden dann zugeführt, ausgerichtet und um den Stapel zusammengeführt. Befestigungsmechanismen (z. B. Roboterschrauber, Laserschweißgeräte oder Klebstoffspender) werden aktiviert, um die Gehäuseteile dauerhaft zu verbinden. Sensoren überprüfen das Vorhandensein von Komponenten, die Ausrichtung und die Befestigungsdrehmoment-/Schweißqualität, bevor das fertige Modul zur nächsten Station freigegeben wird.

Hauptmaterialien

Aluminiumlegierung (für Gehäuse), Stahl (für Befestigungselemente und Strukturteile), Wärmeleitpad (optional)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Taktzeit	15–60 s	Target cycle time for one module assembly
Positioniergenauigkeit	±0.05 mm	Required for housing alignmentISO 230-2
Drehmomentgenauigkeit	±3 %	For screw fastening operationsISO 5393
Betriebsdruck	0.5–0.7 MPa	Pneumatic system pressure
Stromversorgung	380–480 V AC	Dreiphasig, 50/60 HzIEC 60038
Betriebstemperatur	10–40 °C	Umgebungstemperaturbereich
Luftfeuchtigkeitsbereich	20–80 % RH	nicht kondensierendIEC 60721-3-3
Schutzart	IP54–IP65	Protection against dust and waterIEC 60529
Gehäusematerial	AL6061-T6	Aluminum alloy for housingASTM B221
Maschinengewicht	1500–2500 kg	Approximate weight of the station
Stellfläche	2.5–4.0 m²	Floor space required

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Präzisionsspannvorrichtung
Hält und positioniert präzise den Zellenstapel und Gehäusekomponenten während der Montage.
Material: Stahl oder Aluminium mit verschleißfester Beschichtung
Befestigungswerkzeugkopf
Wendet das gewählte Befestigungsverfahren (z.B. Schrauben, Schweißen) an, um Gehäuseteile zu verbinden.
Material: Werkzeugstahl
Teilezuführer/Handhabungseinheit
Führt Gehäusekomponenten (Ober-/Unterschalen) automatisch zu und positioniert sie in der Aufspannvorrichtung.
Material: Aluminium, rostfreier Stahl
Ausrichtsensoren
Bestätigen von Teilepräsenz, Ausrichtung und Befestigungsqualität, bevor das Modul nachgelagert freigegeben wird.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0,5-2,0 bar (Klemm-/Presskraft)
Weitere Spezifikationen:	Zellausrichtungstoleranz: ±0,1 mm, Taktzeit: 15-45 Sekunden pro Modul
Betriebstemperatur:	+10°C bis +40°C

Montage- und Anwendungskompatibilität

Lithium-Ionen-PouchzellenAluminium-ModulgehäuseWärmeleitmaterialien (WLM)

Nicht geeignet: Hochfeuchteumgebungen (>80 % rF) ohne Gehäuse

Auslegungsdaten

Modulabmessungen (LxBxH)
Zellanzahl pro Modul
Erforderlicher Durchsatz (Module/Stunde)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-2,5 N·m Drehmomentanwendungsbereich

Belastungs- und Ausfallgrenzen

3,0 N·m Drehmomentschwelle, die Gehäuseverformung oder Befestigungselementausreißen verursacht

Plastische Verformung des Aluminiumgehäusematerials (Legierung 6061-T6), die die Streckgrenze von 276 MPa bei einem angewendeten Drehmoment von 3,0 N·m überschreitet

Fertigungskontext

Modulgehäuse-Montagestation wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Fehlausrichtungsinduzierter Lagerausfall

Ursache: Unsachgemäße Installation oder thermische Ausdehnung, die zu Wellenfehlausrichtung führt, was ungleichmäßige Lastverteilung und vorzeitigen Lagerverschleiß verursacht

Hydraulikdichtungsdegradation

Ursache: Kontamination durch Partikel im Hydraulikfluid oder unsachgemäße Dichtungsmaterialauswahl für Betriebsdruck-/Temperaturbedingungen

Wartungsindikatoren

Ungewöhnliche hochfrequente Vibration oder Klopfgeräusche während des Betriebs
Sichtbare Hydraulikfluidlecks um Dichtungen oder Anschlüsse mit Druckabfallanzeigen

Technische Hinweise

Implementierung von Laserausrichtungsverfahren während der Installation und periodische Nachjustierungen, um die Wellenparallelität innerhalb von 0,002 Zoll zu erhalten
Installation von zweistufiger Filtration (10 Mikron primär, 3 Mikron sekundär) in Hydrauliksystemen mit regelmäßiger Fluidanalyse zur Überwachung der Kontaminationswerte

Konformität und Fertigungsnormen

Referenznormen

ANSI/ASME Y14.5 - Bemaßung und TolerierungDIN EN 10204 - Metallische Erzeugnisse - Arten von Prüfbescheinigungen

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,02 mm
Oberflächenplanheit: 0,1 mm

Qualitätsprüfung

Maßliche Verifizierung mit Koordinatenmessgerät (KMG)
Dichtheitsprüfung (Druckabfallverfahren)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Fehlausrichtung von Gehäusekomponenten, die die Toleranz von 0,1 mm überschreitet → Unvollständige Dichtungsbildung, die Elektrolytlecks ermöglicht → Lasergeführtes Ausrichtungssystem mit 0,01 mm Präzision und Echtzeit-Rückkopplungssteuerung

Thermischer Ausdehnungsunterschied zwischen Gehäuse (23×10⁻⁶/°C) und Zellen (15×10⁻⁶/°C) → Spannungsinduzierte Mikrorisse in Gehäuseschweißnähten während thermischer Zyklen → Finite-Elemente-Analyse-optimiertes Schweißmuster mit 1,5 mm Abstand und nickelbasierter Zusatzwerkstoff (Inconel 625)
