Mehrachsiger Roboter-Montagearm

Auf Basis strukturierter CNFX-Herstellerprofile wird Mehrachsiger Roboter-Montagearm im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Nutzlast bis Reichweite eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Mehrachsiger Roboter-Montagearm wird durch die Baugruppe aus Endeffektor und Armgelenke beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Präzisions-Roboter-Manipulator zur Montage und Positionierung von Komponenten in automatisierten Fertigungssystemen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

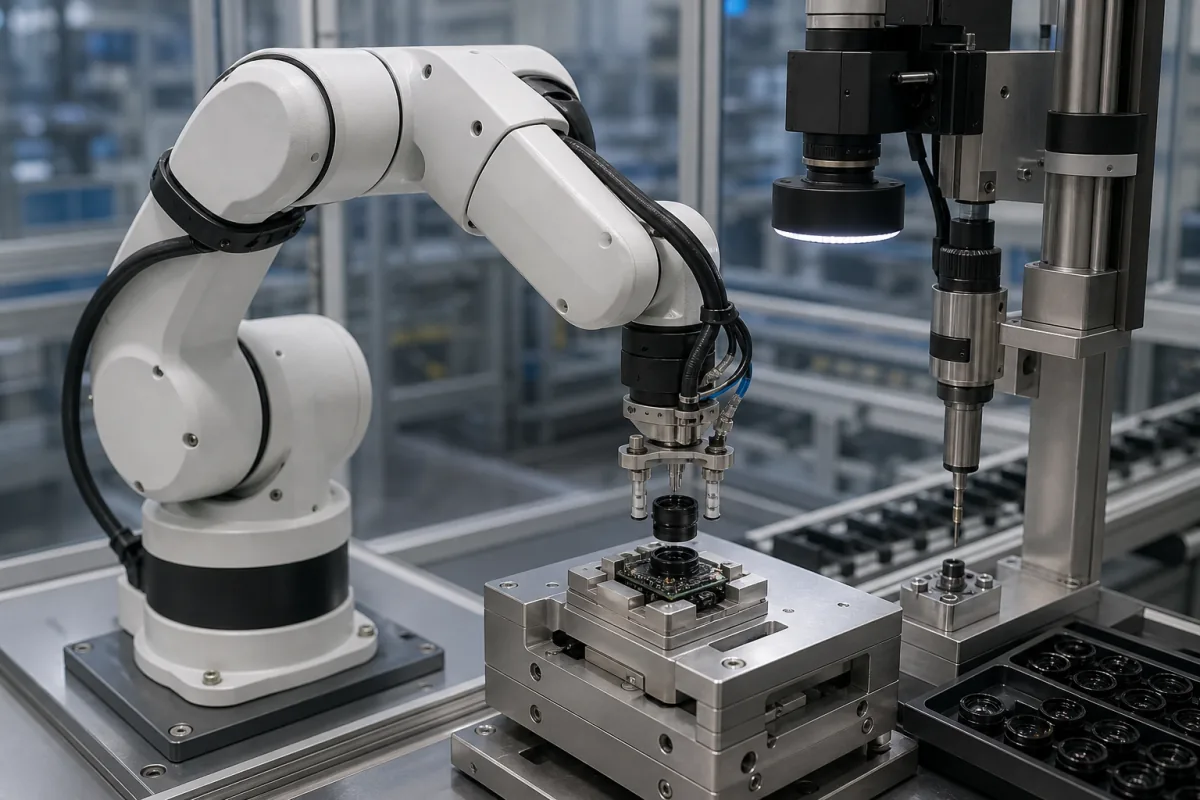

Mehrachsiger Roboter-Montagearm in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Mehrachsiger Roboter-Montagearm

Technische Definition

Der mehrachsige Roboter-Montagearm ist ein Komponentenprodukt für den Einsatz in automatisierten Fertigungssystemen, insbesondere bei der Montage und Kalibrierung von Kameramodulen. Er ist ein kritisches Teil des integrierten Systems zur Montage und Kalibrierung von Multi-Sensor-Kameramodulen und verantwortlich für die präzise Handhabung, Positionierung und Montage empfindlicher Komponenten wie Linsen, Sensoren und Gehäuse. Der Arm arbeitet durch koordinierte Servo- oder Schrittmotorsteuerung über mehrere Gelenke (Achsen) und führt programmierte Trajektorien aus, um Teile mit hoher Wiederholgenauigkeit aufzunehmen, zu platzieren und zu manipulieren. Seine Bewegungen sind mit System-Sensoren und Steuerungen synchronisiert, um eine genaue Montageausrichtung zu gewährleisten.

Typische Spezifikationen umfassen eine Nutzlast von 5–20 kg (ISO 9283), eine Reichweite von 800–1500 mm und eine Wiederholgenauigkeit von ±0,05 mm (ISO 9283). Der Arm ist standardmäßig mit 6 Achsen erhältlich, optional mit 7 Achsen für komplexe Pfade. Die maximale Geschwindigkeit liegt zwischen 2–6 m/s, die Stromversorgung bei 200–240 V AC (IEC 60038) und der Stromverbrauch bei 1,5–3,5 kW. Die Betriebstemperatur beträgt 0–45 °C (IEC 60068-2-1/2), die Schutzart IP54–IP65 (IEC 60529). Der Arm wiegt 150–350 kg (nur Arm, ohne Steuerung und Kabel) und kann auf dem Boden, an der Decke oder an der Wand montiert werden. Zu den Controller-Schnittstellen gehören Ethernet, EtherCAT und PROFINET (IEC 61158). Verwendete Materialien sind Aluminiumlegierung, Edelstahl und technische Kunststoffe.

Diese Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für das jeweilige Modell und die Anwendung verifiziert werden. Die aufgeführten Normen dienen nur als Beschaffungs- und Verifikationsreferenz und implizieren keine Zertifizierung oder Konformität eines bestimmten Produkts.

Funktionsprinzip

Der Arm verwendet koordinierte Servo- oder Schrittmotoren an jedem Gelenk, um eine mehrachsige Bewegung zu erreichen. Eine Steuerung führt programmierte Trajektorien aus und sendet Positionsbefehle an jeden Motor. Encoder liefern Feedback für eine geschlossene Regelung und gewährleisten präzise Positionierung. Der Endeffektor (z. B. Greifer) ist für spezifische Aufgaben werkzeugiert. Die Synchronisation mit externen Sensoren und SPS ermöglicht adaptive Montagesequenzen. Das System arbeitet innerhalb definierter Last-, Geschwindigkeits- und Temperaturgrenzen, um Genauigkeit und Sicherheit zu erhalten.

Hauptmaterialien

Aluminiumlegierung, Edelstahl, Technische Kunststoffe

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nutzlast	5–20 kg	Maximum load at full speed; higher loads reduce speed and accuracy.ISO 9283
Reichweite	800–1500 mm	Maximum horizontal reach from base center to wrist flange.
Achsenzahl	6	6-axis for full spatial positioning; 7-axis available for complex paths.
Wiederholgenauigkeit	±0.05 mm	At rated payload and speed; lower for high-precision assembly.ISO 9283
Maximale Geschwindigkeit	2–6 m/s	Linear speed of TCP; varies with payload and axis configuration.
Stromversorgung	200–240 V AC	Single-phase or three-phase; frequency 50/60 Hz.IEC 60038
Leistungsaufnahme	1.5–3.5 kW	Average during operation; peak may be higher.
Betriebstemperatur	0–45 °C	Below 0°C may require preheating; above 45°C derating applies.IEC 60068-2-1/2
Schutzart	IP54–IP65	IP54 for standard; IP65 for dust-tight and water-jet protection.IEC 60529
Gewicht	150–350 kg	Robot arm only; controller and cables excluded.
Montageposition	Floor, ceiling, wall	Allows flexible integration into production lines.
Steuerungsschnittstelle	Ethernet, EtherCAT, PROFINET	For integration with PLC and factory networks.IEC 61158

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Endeffektor
Spezialwerkzeug (z.B. Greifer, Saugnapf) zur Handhabung von Kameramodulkomponenten
Material: Aluminium, Gummi
Armgelenke
Strukturelle Segmente, die Reichweite und Bewegung ermöglichen
Material: Aluminiumlegierung
Gelenke mit Aktoren
Motorisierte Drehpunkte, die Mehrachsenbewegung ermöglichen
Material: Stahl, Kupferwicklungen
Steuerkabelbaum
Überträgt Strom und Signale an Aktoren und Sensoren
Material: Kupfer, Isolierung
Gelenkgeber
Rückmeldung der tatsächlichen Gelenkposition, damit die Platzierung innerhalb der Toleranz bleibt.
Bewegungssteuerung
Führt die programmierte Bahn aus und sendet Positionsbefehle an jedes Gelenk.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Nur Umgebungsdruck (nicht-druckbeaufschlagte Anwendungen)
Durchflussrate:	Nicht zutreffend für mechanische Roboterarme
Betriebstemperatur:	0°C bis +45°C

Montage- und Anwendungskompatibilität

Elektronische KomponentenKleine mechanische BaugruppenSpritzgegossene Kunststoffteile

Nicht geeignet: Hochkorrosive chemische Umgebungen (z.B. Säurebäder)

Auslegungsdaten

Maximale Nutzlast (kg)
Erforderliche Reichweite/Arbeitsraum (mm)
Zykluszeitanforderungen (Sekunden/Operation)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,05-1,2 m/s Lineargeschwindigkeit, ±0,02 mm Positionsgenauigkeit, 5-35 kg Nutzlastkapazität

Belastungs- und Ausfallgrenzen

Gelenkmoment über 180 Nm bei 3000 U/min, Encoder-Auflösungsverlust unter 0,001°, Servotemperatur über 85°C

Zahnermüdung im Harmonischen Antrieb bei 10⁷ Zyklen unter 150 Nm Last, Entmagnetisierung von Dauermagneten bei 150°C Curie-Temperatur

Fertigungskontext

Mehrachsiger Roboter-Montagearm wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Gelenkspiel und Positionsdrift

Ursache: Verschleiß in Harmonischen Antrieben oder Kugelgewindetrieben aufgrund zyklischer Belastung, unzureichender Schmierung oder Kontaminationseintritt, der zu reduzierter Präzision und Wiederholgenauigkeit führt.

Motor-Encoder-Ausfall oder Rückmeldungsverlust

Ursache: Elektrische Störungen, Kabelermüdung durch kontinuierliches Biegen oder Kontamination optischer Encoder-Scheiben, die zu unregelmäßiger Bewegung oder komplettem Positionskontrollverlust führen.

Wartungsindikatoren

Hörbare Schleif- oder Klickgeräusche aus Gelenken während der Bewegung, die auf mechanischen Verschleiß oder Lagerausfall hinweisen.
Sichtbare Öllecks oder Fettansammlungen um Dichtungen und Gelenke, die auf Dichtungsdegradation oder Überfettung hindeuten.

Technische Hinweise

Implementierung prädiktiver Wartung mittels Schwingungsanalyse und Thermografie an Gelenken und Motoren, um frühzeitige Verschleißmuster vor katastrophalem Ausfall zu erkennen.
Etablierung strenger Kontaminationskontrollprotokolle, einschließlich regelmäßiger Filterwechsel in pneumatischen/hydraulischen Systemen und Schutzabdeckungen an empfindlichen Komponenten wie Encodern.

Konformität und Fertigungsnormen

Referenznormen

ISO 9283:1998 - Industrieroboter - Leistungskriterien und zugehörige PrüfverfahrenANSI/RIA R15.06 - Industrieroboter und Robotersysteme - SicherheitsanforderungenCE-Kennzeichnung - Konformität mit EU-Maschinenrichtlinie 2006/42/EG

Fertigungsgenauigkeit

Positionswiederholgenauigkeit: +/-0,05 mm
Gelenkspiel: <0,01°

Qualitätsprüfung

Genauigkeitsverifizierung mittels Laserinterferometer
Lastkapazitäts- und Momentprüfung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Spielakkumulation über 0,008 mm im RV-Reduziergetriebe → Positionsdrift über ±0,05 mm Toleranz hinaus → Dual-Encoder-Rückmeldung mit 0,0005° Auflösung und adaptiver Spielkompensationsalgorithmus

Isolationsdurchschlag der Statorwicklung bei 650 V/mm elektrischer Feldstärke → Phasen-zu-Phasen-Kurzschluss verursacht Servoverstärkerfehler → Isolierung der Klasse H mit 180°C thermischer Belastbarkeit und verstärkte Nutisolation

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Mehrachsiger Roboter-Montagearm

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Mehrachsiger Roboter-Montagearm

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die typische Nutzlast dieses Roboterarms?

Die Nutzlast ist mit 5–20 kg bei voller Geschwindigkeit angegeben, gemäß ISO 9283. Höhere Lasten können Geschwindigkeit und Genauigkeit reduzieren. Bestätigen Sie den genauen Wert für Ihr Modell mit dem Hersteller.

Welche Kommunikationsschnittstellen sind verfügbar?

Der Arm unterstützt Ethernet, EtherCAT und PROFINET gemäß IEC 61158 für die Integration mit SPS und Fabriknetzwerken. Verifizieren Sie die Kompatibilität mit Ihrem Steuerungssystem.

Welche Montagemöglichkeiten gibt es?

Der Arm kann auf dem Boden, an der Decke oder an der Wand montiert werden, was eine flexible Integration in Produktionslinien ermöglicht. Stellen Sie sicher, dass die Montagestruktur das Gewicht des Arms (150–350 kg) trägt.

Was ist der Betriebstemperaturbereich?

Die Betriebstemperatur beträgt 0–45 °C gemäß IEC 60068-2-1/2. Unter 0 °C kann eine Vorwärmung erforderlich sein, über 45 °C gilt eine Leistungsminderung. Verifizieren Sie dies immer mit dem Hersteller.
