Integriertes Montage- und Kalibriersystem für Multi-Sensor-Kameramodule

Auf Basis strukturierter CNFX-Herstellerprofile wird Integriertes Montage- und Kalibriersystem für Multi-Sensor-Kameramodule im Bereich Herstellung von optischen Instrumenten und fotografischen Geräten anhand von Maximale Modulgröße bis Aktive Ausrichtungs Wiederholgenauigkeit eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Integriertes Montage- und Kalibriersystem für Multi-Sensor-Kameramodule wird durch die Baugruppe aus Präzisionsfördersystem und Mehrachsiger Roboter-Montagearm beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Automatisierte Produktionslinie zur Montage und Kalibrierung komplexer Multi-Sensor-Kameramodule.

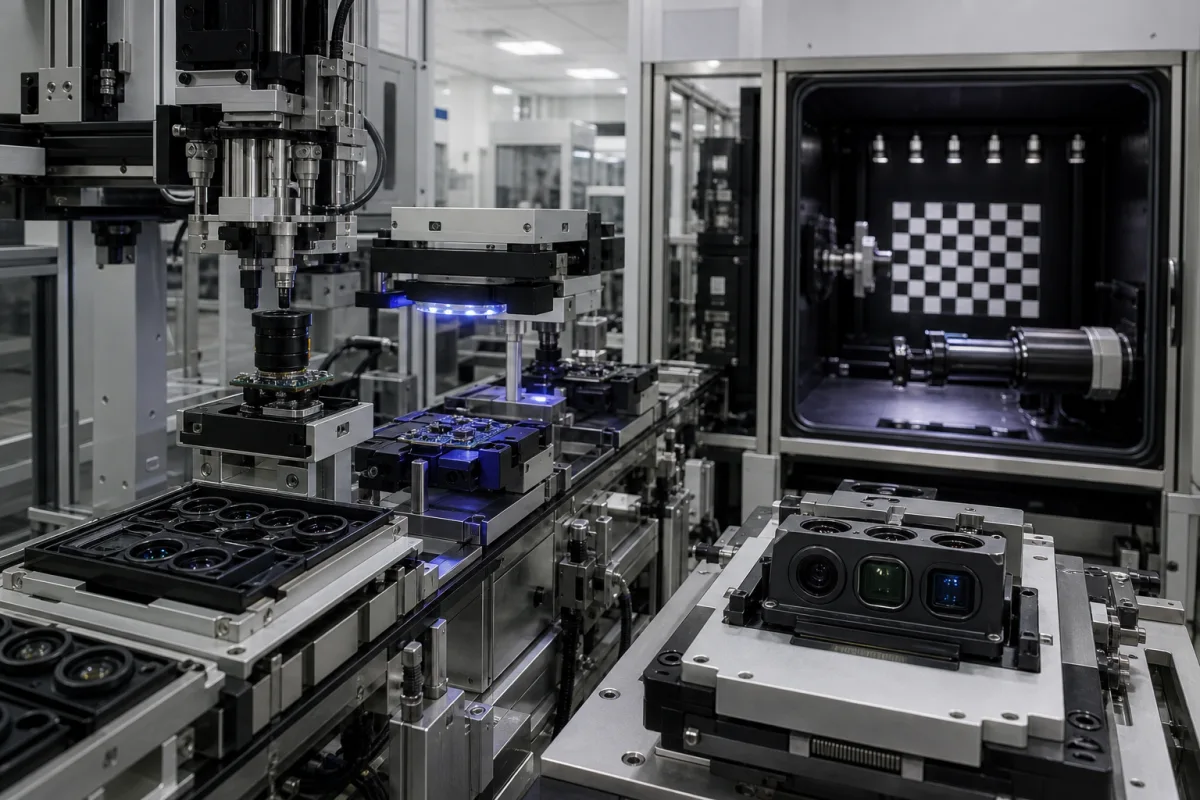

Integriertes Montage- und Kalibriersystem für Multi-Sensor-Kameramodule in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Dieses integrierte Industriesystem koordiniert die Montage, optische Ausrichtung und elektronische Kalibrierung moderner Kameramodule, die mehrere Sensoren wie primäre Bildsensoren, Tiefensensoren und Umgebungslichtsensoren umfassen. Es ist für die Massenfertigung von Geräten wie Smartphones, Automobil-Visionssystemen und industriellen Inspektionskameras ausgelegt. Das System gewährleistet eine präzise räumliche Registrierung zwischen verschiedenen optischen Pfaden und hält enge Toleranzen für Fokus, Sichtfeld und Sensor-Synchronisation ein. Es stellt eine vollständige, geschlossene Produktionslösung von der Komponentenzuführung bis zur endgültigen Funktionstestung dar.

Das System basiert auf einer modularen Architektur, die für verschiedene Modulgrößen bis zu 50×50×30 mm konfiguriert werden kann. Es verfügt über aktive Ausrichtung mit einer Wiederholbarkeit von ±0,005 mm und einer absoluten Genauigkeit von ±0,01 mm. Kalibrierlichtquellen liefern eine kontrollierte Intensität von 1000 bis 5000 Lux. Das Transportsystem arbeitet mit Geschwindigkeiten von 0,1–0,5 mm/s, und das gesamte System nimmt eine Grundfläche von 6×3 m² ein. Es verbraucht etwa 15 kW Leistung und arbeitet in einem Temperaturbereich von 15–35 °C und einer relativen Luftfeuchtigkeit von 20–80 % (nicht kondensierend). Das System benötigt eine Drehstromversorgung von 380–480 V AC (IEC 60038) und Druckluft bei 0,6–0,8 MPa (ISO 8573-1). Es wiegt 4500 kg und hat eine Schutzart von IP54 (IEC 60529). Die Zykluszeit pro Modul beträgt 30–60 Sekunden.

Alle Spezifikationen sind Referenzwerte für Verzeichniszwecke und müssen mit dem rechtlichen Hersteller für das spezifische Modell und die Anwendung verifiziert werden. Das System ist für den industriellen Einsatz bestimmt und sollte auf einem verstärkten Boden installiert werden.

Funktionsprinzip

Das System verwendet einen Förderer oder eine Präzisionsstufe, um Kameramodul-Substrate durch aufeinanderfolgende Stationen zu transportieren. Roboterarme oder Bestückungseinheiten montieren Linsen, Sensoren, Filter und Gehäuse. Aktive Ausrichtungsstationen verwenden maschinelles Sehen und Mustererkennung, um Komponenten mit Mikrometergenauigkeit zu positionieren. Integrierte Teststationen projizieren kalibrierte Lichtmuster auf das montierte Modul, erfassen Ausgabedaten und führen Algorithmen aus, um Fokusmotoren einzustellen, Sensorverstärkungen zu kalibrieren und die optische Leistung gemäß Spezifikationen zu überprüfen.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Maximale Modulgröße50×50×30 mmGrößte diagonale Abmessung des verarbeiteten Kameramodulsubstrats
Aktive Ausrichtungs Wiederholgenauigkeit±0.005 µm3-Sigma-Positionswiederholgenauigkeit des optischen Ausrichtungsmechanismus
Kalibrierlichtquellen Intensität1000–5000 LuxGeregelte Intensität integrierter Kalibrierlichtquellen
Fördergeschwindigkeit0.1–0.5 mm/sMaximalgeschwindigkeit des Modultransportsystems
Systemgrundfläche6×3 Grundfläche für das vollständig integrierte System
Leistungsaufnahme15 kWTypische Betriebsleistungsaufnahme des gesamten Systems
Betriebstemperatur15–35 °COutside range affects calibration accuracy
Relative Luftfeuchtigkeit20–80 % RHNon-condensing
Versorgungsspannung380–480 V ACThree-phase, 50/60 HzIEC 60038
Druckluftversorgung0.6–0.8 MPaClass 1.4.1ISO 8573-1
Maschinengewicht4500 kgRequires reinforced floor
Ausrichtgenauigkeit±0.01 mmAbsolute accuracy
Taktzeit30–60 sPer module
SchutzartIP54Dust and splash proofIEC 60529

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Aluminiumlegierung (Rahmen/Struktur) Edelstahl (Präzisionsführungen) Polycarbonat (Komponentenschalen) Silikon (Schwingungsdämpfung)

Komponenten / BOM

Components / BOM
  • Präzisionsfördersystem
    Transportiert Kameramodul-Substrate zwischen Stationen mit minimaler Vibration
    Material: Eloxiertes Aluminium, Edelstahlschienen
  • Mehrachsiger Roboter-Montagearm
    Greift und platziert optische und elektronische Bauteile auf dem Modulsubstrat
    Material: Kohlenstofffaserverbundwerkstoff, Keramiklager
  • Aktive Optische Ausrichtstation
    Verwendet Maschinensehen und Mikroaktoren zur präzisen Linse-zu-Sensor-Ausrichtung
    Material: Granitsockel, Präzisions-Linearaktoren
  • Integrierte Kalibrierkammer
    Beherbergt geregelte Lichtquellen und Ziele zur Sensorkalibrierung und Funktionsprüfung
    Material: Lichtabgeschirmtes Gehäuse, Diffusorplatten
  • Zentrale Steuer- und Datenerfassungseinheit
    Koordiniert alle Teilsysteme, protokolliert Prozessdaten und führt Kalibrierungsalgorithmen aus
    Material: Industrie-PC-Gehäuse, SPS (Speicherprogrammierbare Steuerung)

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Piezoelektrischer Aktuator-Antriebsfrequenz-Fehlanpassung von 15 Hz von der optischen Sensor-Abtastrate von 120 Hz Aliasing-Artefakte in 3D-Punktwolkendaten mit räumlichen Fehlern >75 µm Implementieren Sie Phasenregelschleifen-Synchronisation mit 0,1° Phasengenauigkeit und Anti-Aliasing-Filter mit 80 dB/Dekade Flankensteilheit
Thermischer Ausdehnungskoeffizient-Fehlanpassung (23,6 ppm/°C für Aluminiumvorrichtungen vs. 8,6 ppm/°C für Siliziumsensoren) Kalibrierdrift von 12 µm/°C in der Sensorausrichtung, die nach 4°C Delta die 50 µm Toleranz überschreitet Invar-36-Legierung (1,3 ppm/°C) Montagestrukturen mit aktiver thermischer Kompensation mittels PID-Regelung (±0,1°C Stabilität)

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-1,5 m/s Förderbandgeschwindigkeit, 20-40 N·m Drehmoment an Kalibriervorrichtungen, 18-26°C Umgebungstemperatur, 40-60% relative Luftfeuchtigkeit
Belastungs- und Ausfallgrenzen
Förderbandgeschwindigkeit überschreitet 1,8 m/s, was zu Sensor-Fehlausrichtung >50 µm führt, Kalibrierdrehmoment überschreitet 45 N·m, was zu Vorrichtungsverformung >100 µm führt, Umgebungstemperatur überschreitet 30°C, was zu thermischem Rauschen des CMOS-Sensors >3 dB führt
Resonanzfrequenz-Fehlanpassung bei Förderbandgeschwindigkeiten >1,8 m/s induziert Schwingungsamplituden >200 µm (Rayleigh-Dämpfungskoeffizient ξ=0,02), plastische Verformung von Aluminium-6061-T6-Vorrichtungen tritt bei Spannungen >275 MPa (Streckgrenze) auf, Dunkelstrom von CMOS-Sensoren verdoppelt sich alle 7°C Temperaturanstieg (Arrhenius-Gleichung mit Ea=0,65 eV)
Fertigungskontext
Integriertes Montage- und Kalibriersystem für Multi-Sensor-Kameramodule wird innerhalb von Herstellung von optischen Instrumenten und fotografischen Geräten nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

multi-sensor camera assembly line integrated camera module calibration system automated optical sensor alignment system

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Atmosphärisch (Reinraumumgebung)
Durchflussrate:Nicht zutreffend für dieses System
Betriebstemperatur:15-30°C (Betrieb), 10-40°C (Lagerung)
Montage- und Anwendungskompatibilität
Kamera-Sensor-Wafer (CMOS/CCD)Optische LinsenbaugruppenFlexible Leiterplatten
Nicht geeignet: Hochpartikuläre Fertigungsumgebungen (z.B. Pulverbeschichtung, abrasives Bearbeiten)
Auslegungsdaten
  • Tägliche Produktionsmenge (Einheiten/Tag)
  • Kameramodul-Abmessungen (max. L×B×H)
  • Anzahl der Sensoren pro Modul

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Sensor-Fehlausrichtung
Ursache: Schwingungsinduzierte Drift oder thermische Ausdehnungsdifferenzen zwischen Sensor und Befestigungshardware, die zu Kalibrierverlust und ungenauer Mehrsensor-Datenfusion führen.
Optische Kontamination
Ursache: Akkumulation von Partikeln, Ölen oder Kondensation auf Linsenoberflächen aufgrund unzureichender Abdichtung oder Umgebungseinflüsse, was die Bildqualität und Sensorleistung verschlechtert.
Wartungsindikatoren
  • Inkonsistente oder driftende Kalibrierausgaben während routinemäßiger Kontrollen, die auf potenzielle Sensor-Fehlausrichtung oder elektronische Drift hinweisen.
  • Sichtbarer Schleier, Flecken oder Kondensation auf Kameralinsen oder hörbares hohes Pfeifen von Kühlgebläsen aufgrund von Staubansammlung.
Technische Hinweise
  • Implementieren Sie regelmäßige automatisierte Kalibrierzyklen mit Umgebungskompensation (Temperatur, Luftfeuchtigkeit) und verwenden Sie schwingungsdämpfende Halterungen mit thermisch ausdehnungsangepassten Materialien.
  • Halten Sie Überdruck-Reinluftspülsysteme für optische Pfade aufrecht und planen Sie vorbeugende Reinigung mit antistatischen Werkzeugen in kontrollierten Umgebungen ein.

Konformität und Fertigungsnormen

Referenznormen
DIN EN 60068-2 UmweltprüfungenCE-Kennzeichnung (EU-Richtlinie 2014/35/EU Niederspannungsrichtlinie)
Fertigungsgenauigkeit
  • Linsenhalter-Ausrichtung: +/-0,01 mm
  • Sensor-Ebenheit: 0,005 mm über 10 mm
Qualitätsprüfung
  • MTF (Modulationstransferfunktion) Optischer Leistungstest
  • Thermische Wechsel- und Schwingungsdauerfestigkeitstest

Hersteller von Integriertes Montage- und Kalibriersystem für Multi-Sensor-Kameramodule

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Häufige Fragen

Welche Arten von Kameramodulen kann dieses System verarbeiten?

Das System ist für Kameramodule ausgelegt, die mehrere Sensoren umfassen, wie primäre Bildsensoren, Tiefensensoren und Umgebungslichtsensoren. Es kann Module mit einer maximalen Größe von 50×50×30 mm verarbeiten. Typische Anwendungen sind Smartphones, Automobil-Visionssysteme und industrielle Inspektionskameras.

Was sind die Ausrichtungsgenauigkeit und Wiederholbarkeit?

Der aktive Ausrichtungsmechanismus hat eine 3-Sigma-Positionswiederholbarkeit von ±0,005 µm und eine absolute Genauigkeit von ±0,01 mm. Diese Werte sind Referenzbereiche und sollten für die spezifische Konfiguration mit dem Hersteller bestätigt werden.

Was sind die Umwelt- und Versorgungsanforderungen?

Das System arbeitet bei Temperaturen von 15–35 °C und relativer Luftfeuchtigkeit von 20–80 % (nicht kondensierend). Es benötigt eine Drehstromversorgung von 380–480 V AC (IEC 60038) und Druckluft von 0,6–0,8 MPa (ISO 8573-1). Das System wiegt 4500 kg und hat eine Schutzart von IP54.

Wie lange dauert die Verarbeitung eines Moduls?

Die Zykluszeit pro Modul beträgt 30–60 Sekunden, abhängig von der Komplexität des Moduls und der spezifischen Konfiguration. Dies ist ein Referenzwert und sollte für Ihre Anwendung mit dem Hersteller verifiziert werden.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
