Aufnahme-/Platziereinheit (Pickup Head)

Auf Basis strukturierter CNFX-Herstellerprofile wird Aufnahme-/Platziereinheit (Pickup Head) im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Aufnahme-/Platziereinheit (Pickup Head) wird durch die Baugruppe aus Düsenspitze und Vakuumkammer beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Präzisionskomponente in automatisierten Die-Attach-Maschinen, die Halbleiterchips von Waferfolie aufnimmt und auf Substrate platziert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

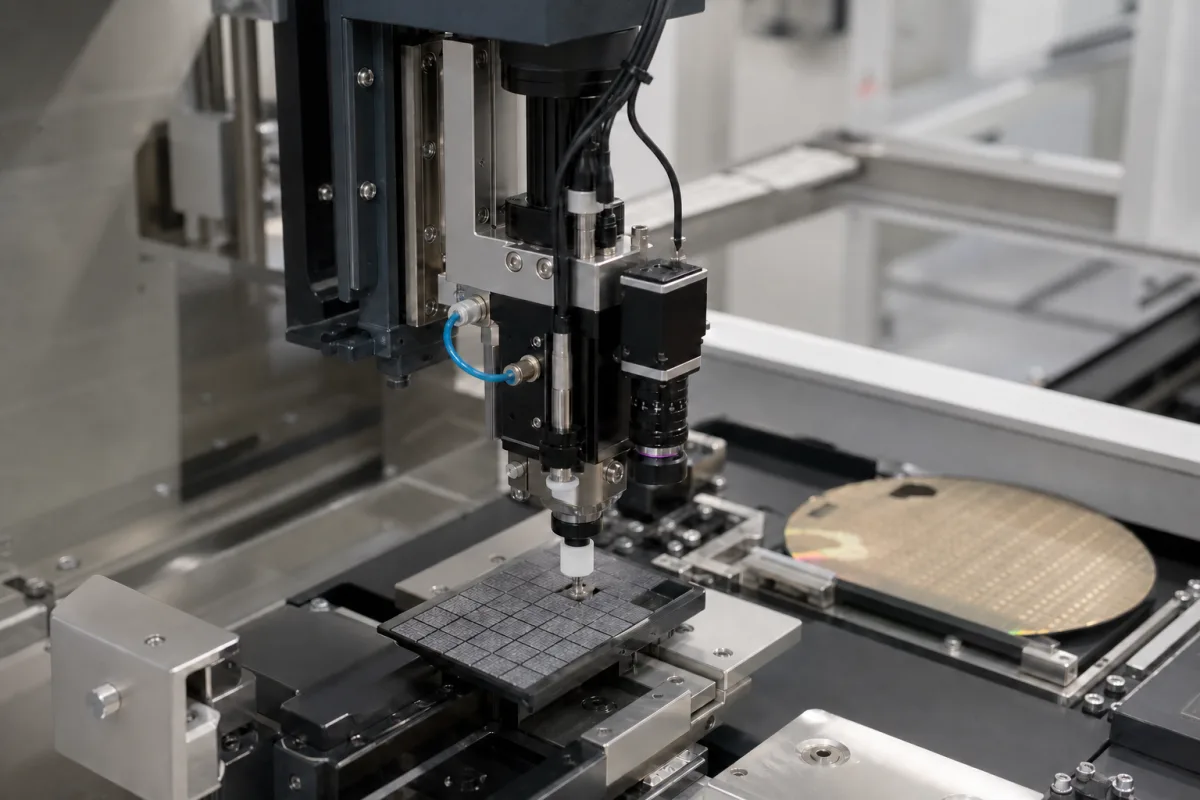

Die Aufnahme-/Platziereinheit ist eine kritische Komponente in automatisierten Die-Attach-Maschinen, die in der Halbleiterverpackung eingesetzt werden. Sie fungiert als Endeffektor, der einzelne Halbleiterchips präzise von der Wafer-Sägefestfolie mittels Vakuumsaugung aufnimmt und anschließend genau auf Leadframes, Substrate oder andere Verpackungsmaterialien platziert. Diese Komponente beeinflusst direkt die Platziergenauigkeit, den Durchsatz und die Ausbeute in Halbleiter-Montageprozessen.

Funktionsprinzip

Die Aufnahme-/Platziereinheit arbeitet mit Vakuumsaugung, die durch Präzisionsventile gesteuert wird. Bei Positionierung über einem Chip auf der Waferfolie wird Vakuum durch Düsen angelegt, um den Chip sicher aufzunehmen. Die Einheit bewegt sich dann zur Zielposition, wo das Vakuum gelöst wird, um den Chip abzulegen. Fortgeschrittene Versionen integrieren Bildverarbeitungssysteme zur Ausrichtungsverifikation und können Heizelemente für das thermische Management während der Platzierung enthalten.

Hauptmaterialien

Wolframkarbid Edelstahl Keramik

Komponenten / BOM

Components / BOM
  • Düsenspitze
    Direkter Kontaktpunkt für Vakuumsaugung auf der Matrizenoberfläche
    Material: Wolframkarbid
  • Vakuumkammer
    Erzeugt und hält Vakuumdruck für die Aufnahme von Halbleiterchips
    Material: Edelstahl
  • Montageflansch
    Schnittstelle zur Befestigung des Kopfes am Roboterarm
    Material: Aluminiumlegierung
  • Vakuumventil
    Steuert die Vakuumanwendung und -freigabe
    Material: Edelstahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Vakuumleitungskontamination mit Partikeln >5 µm Durchmesser → Partielle Vakuumblockade reduziert Aufnahmekraft unter 0,3 N → 3-µm-Absolutfilter mit Differenzdrucksensor installieren, der Wartung bei 10 kPa Druckabfall auslöst.
Thermische Ausdehnungsdifferenz zwischen Keramikspitze und Chipmaterial bei ΔT>20°C → Chipriss während der Platzierung aufgrund differentieller Wärmeausdehnungskoeffizienten (7 ppm/°C vs. 2,6 ppm/°C) → Aktive Spitzentemperaturregelung implementieren, die 25±1°C via Peltier-Element mit PID-Regelung hält.

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-2,0 N Aufnahmekraft, 0,1-0,5 mm vertikaler Hub, 0,01-0,05 mm laterale Positioniergenauigkeit.
Belastungs- und Ausfallgrenzen
Aufnahmekraft überschreitet 2,5 N, was Chipbruch verursacht, oder fällt unter 0,3 N, was Chipabfall verursacht; Positionierfehler überschreitet 0,1 mm, was Fehlausrichtung verursacht; Vakuumdruck fällt unter 40 kPa, was Griffverlust verursacht.
Chipbruch tritt auf, wenn die Zugspannung die Bruchzähigkeit von Silizium (0,7-1,1 MPa·m^0,5) überschreitet; Chipabfall resultiert aus unzureichender Vakuumhaftkraft, die die Oberflächenspannung überwindet; Fehlausrichtung entsteht durch Servomotor-Spiel über 5 µm oder thermische Ausdehnungsdifferenz zwischen Keramikspitze und Stahlschaft bei ΔT>15°C.
Fertigungskontext
Aufnahme-/Platziereinheit (Pickup Head) wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Aufnahme-/Platziereinheit Pickup Head Die-Attach Halbleiter-Montage Vakuumsaugung Präzisionskomponente DIN-Standards

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Automatische Die-Bond-Maschine
Integrationsdetails ansehen
Chip-Verteiler
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:0,1-0,5 bar (Vakuum-Aufnahmedruck)
Verstellbereich / Reichweite:Nicht spezifiziert im Eingabekontext
Einsatztemperatur:15-35°C (Betriebsumgebungstemperatur)
Montage- und Anwendungskompatibilität
Blank-SiliziumchipsKupfer-LeadframesOrganische Substrate (z.B. BT, FR-4)
Nicht geeignet: Abrasive Schleifmittelumgebungen (z.B. CMP-Prozesse)
Auslegungsdaten
  • Chipabmessungen und -dicke
  • Erforderliche Platziergenauigkeit (µm)
  • Maschinen-Taktzeit (UPH)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Verschleiß an Kontaktflächen
Cause: Wiederholte Reibung und Stoßbelastung während der Materialaufnahmevorgänge, oft verstärkt durch abrasive Materialien oder Fehlausrichtung.
Ermüdungsbruch von Strukturkomponenten
Cause: Zyklische Belastung durch Betriebsvibrationen und Spannungskonzentrationen, möglicherweise aufgrund von Konstruktionsmängeln, Materialfehlern oder Überlastung.
Wartungsindikatoren
  • Ungewöhnliche Vibrationen oder hörbares Klopfen während des Betriebs, was auf Fehlausrichtung oder Komponentenverschleiß hinweist.
  • Sichtbare Risse, Verformungen oder übermäßiger Verschleiß an den Kontaktflächen oder Montagepunkten der Aufnahme-/Platziereinheit.
Technische Hinweise
  • Regelmäßige Ausrichtungsprüfungen und -einstellungen durchführen, um korrekten Kontakt zu gewährleisten und ungleichmäßigen Verschleiß zu reduzieren.
  • Schutzbeschichtungen auftragen oder verschleißfeste Materialien auf hochbelasteten Kontaktflächen verwenden und einen vorbeugenden Wartungsplan basierend auf Betriebszyklen etablieren.

Compliance & Manufacturing Standards

Reference Standards
DIN EN ISO 9001:2015 QualitätsmanagementsystemeDIN EN ISO 12100 Sicherheit von Maschinen (entspricht ANSI B11.0)DIN 8580 Fertigungsverfahren
Manufacturing Precision
  • Bohrungsdurchmesser: +/-0,01 mm
  • Oberflächenebenheit: 0,05 mm
Quality Inspection
  • Maßliche Verifizierung mittels Koordinatenmessgerät (KMG)
  • Materialzusammensetzungsanalyse mittels Spektrometer

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

抗静电

A device or system designed to prevent, reduce, or eliminate the buildup of static electricity on surfaces, materials, or components.

Spezifikationen ansehen ->
Asset-Tracking-Gerät

Ein elektronisches Gerät, das Ortungstechnologien nutzt, um die Position, den Status und die Bewegung physischer Assets in Echtzeit zu überwachen und aufzuzeichnen.

Spezifikationen ansehen ->
Audioverstärker

Elektronische Geräte, die die Leistung von Audiosignalen erhöhen, um Lautsprecher oder andere Ausgangswandler anzusteuern.

Spezifikationen ansehen ->
Automatisiertes Computergehäuse-Montagesystem

Industrielles Robotersystem zur automatisierten Montage von Computergehäusen und Verkleidungen.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien werden im Aufbau der Aufnahme-/Platziereinheit verwendet?

Unsere Aufnahme-/Platziereinheiten sind aus Wolframkarbid für Haltbarkeit, Edelstahl für strukturelle Integrität und Keramikkomponenten für thermische Stabilität und Präzision konstruiert.

Wie handhabt die Aufnahme-/Platziereinheit verschiedene Halbleiter-Chipgrößen?

Die Aufnahme-/Platziereinheit verfügt über austauschbare Düsenspitzen und einstellbare Vakuumeinstellungen, um verschiedene Chipgrößen von Mikro- bis Standard-Halbleiterkomponenten aufzunehmen.

Welche Wartung ist für die Aufnahme-/Platziereinheit erforderlich?

Regelmäßige Reinigung der Vakuumkammer und der Düsenspitze, Inspektion der Vakuumventildichtungen und periodische Kalibrierung der Montageflanschausrichtung werden für optimale Leistung empfohlen.
