Netzfilter-Panel

Auf Basis strukturierter CNFX-Herstellerprofile wird Netzfilter-Panel im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Nennspannung bis Nennstrom eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Netzfilter-Panel wird durch die Baugruppe aus Montageplatte / Chassis und Netzfilter beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Panel, das Netzfilter integriert, um elektromagnetische Störungen (EMI) zu unterdrücken, die über Netzkabel in eine EMI-Abschirmkammer ein- oder austreten.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

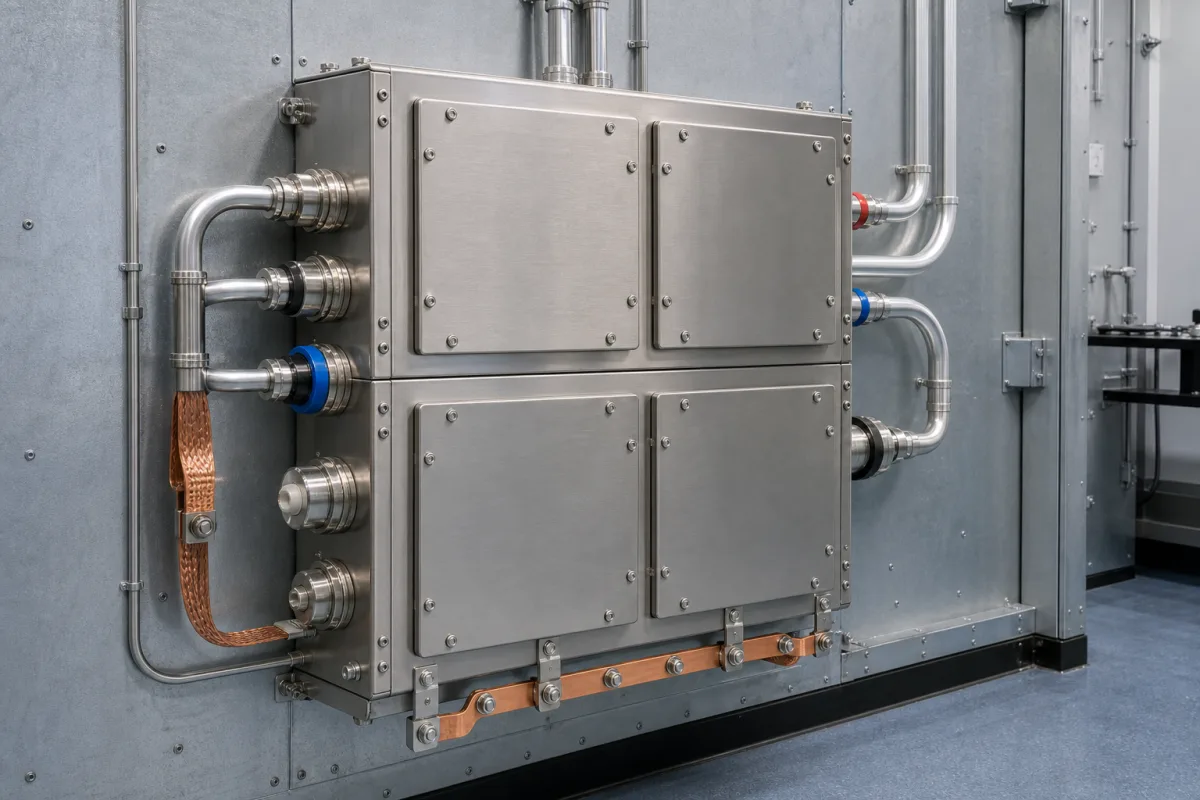

Netzfilter-Panel in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Netzfilter-Panel

Technische Definition

Das Netzfilter-Panel ist eine Komponente, die in industriellen Abschirmkammern für elektromagnetische Störungen (EMI) verwendet wird. Es ist ein Montagepanel, das typischerweise an der Kammerwand installiert wird und einen oder mehrere Netzfilter beherbergt. Seine Hauptfunktion besteht darin, die Integrität der elektromagnetischen Abschirmung der Kammer zu erhalten, indem es leitungsgebundene EMI aus der Netzversorgung filtert, bevor sie in die Kammer gelangt, und umgekehrt verhindert, dass von Geräten in der Kammer erzeugte EMI das externe Stromnetz verschmutzt. Dies gewährleistet eine kontrollierte, störungsfreie Umgebung für genaue EMV-Tests (elektromagnetische Verträglichkeit) elektronischer Geräte.

Das Panel bietet eine abgeschirmte und geerdete Montagestruktur für Netzfilter. Eingehende AC-Netzkabel passieren diese Filter, die Kombinationen aus Induktivitäten und Kondensatoren in Pi- oder L-Konfigurationen verwenden, um eine hochohmige Barriere gegen hochfrequentes Rauschen (Gleichtakt- und Gegentakt) zu schaffen, während 50/60-Hz-Netzstrom mit minimalem Verlust durchgelassen wird. Die Metallkonstruktion des Panels und die ordnungsgemäße Verbindung mit der Kammerwand stellen sicher, dass gefiltertes Rauschen sicher zur Erde abgeleitet wird, wodurch die Abschirmwirkung erhalten bleibt.

Typische Parameter umfassen Nennspannung bis 250 V AC, Nennstrom von 10 bis 63 A, Einfügungsdämpfung von mindestens 60 dB von 10 MHz bis 1 GHz, Ableitstrom bis 0,5 mA pro Phase, Betriebstemperatur von -25 bis 85 °C, Luftfeuchtigkeitsbereich 0-95% relative Luftfeuchtigkeit (nicht kondensierend), Schutzart IP54 bis IP65, Panelstärke 1,5-3,0 mm, Abmessungen von 300x300 bis 600x600 mm, Gewicht 2-10 kg, Filteranschlusstypen IEC 320 C14 bis C20 und 1 bis 4 Filterleitungen. Materialien umfassen verzinkten Stahl und Aluminiumlegierung. Referenznormen umfassen IEC 60939, IEC 60068-2-1, IEC 60068-2-78, IEC 60529 und IEC 60320.

Verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor dem Kauf.

Funktionsprinzip

Das Panel bietet eine abgeschirmte und geerdete Montagestruktur für Netzfilter. Eingehende AC-Netzkabel passieren diese Filter, die Kombinationen aus Induktivitäten und Kondensatoren in Pi- oder L-Konfigurationen verwenden, um eine hochohmige Barriere gegen hochfrequentes Rauschen (Gleichtakt- und Gegentakt) zu schaffen, während 50/60-Hz-Netzstrom mit minimalem Verlust durchgelassen wird. Die Metallkonstruktion des Panels und die ordnungsgemäße Verbindung mit der Kammerwand stellen sicher, dass gefiltertes Rauschen sicher zur Erde abgeleitet wird, wodurch die Abschirmwirkung erhalten bleibt.

Hauptmaterialien

Feuerverzinkter Stahl, Aluminiumlegierung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennspannung	250 V AC	Maximum continuous voltage for filter operationIEC 60939
Nennstrom	10–63 A	Current rating depends on filter sizeIEC 60939
Einfügungsdämpfung	≥60 dB	At 10 MHz–1 GHz, typical for EMI filtersIEC 60939
Ableitstrom	≤0.5 mA	Per phase at rated voltageIEC 60939
Betriebstemperatur	-25–85 °C	Extended range may require deratingIEC 60068-2-1
Luftfeuchtigkeitsbereich	0–95 % RH	nicht kondensierendIEC 60068-2-78
Schutzart	IP54–IP65	Depends on panel sealingIEC 60529
Plattenstärke	1.5–3.0 mm	Steel or aluminum
Plattenabmessungen	300×300–600×600 mm	Sondergrößen verfügbar
Gewicht	2–10 kg	Depends on size and filter count
Filteranschlusstyp	IEC 320 C14–C20	Inlet or outlet configurationIEC 60320
Anzahl der Filterleitungen	1–4	Single or three-phase configurations

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Montageplatte / Chassis
Dient als strukturelle Basis und elektromagnetische Abschirmung für die Panel-Baugruppe.
Material: Feuerverzinkter Stahl
Netzfilter
Aktive Filterkomponenten zur Dämpfung leitungsgebundener elektromagnetischer Störungen (EMV) in den Stromleitungen.
Material: Vergossene Ferritkerne, Kupferwicklungen, Keramikkondensatoren
Durchführungsklemmenblöcke
Sichere, abgeschirmte Durchführungsverbindungen für Ein- und Ausgangsstromkabel bereitstellen.
Material: Messing oder Kupferlegierung
RFI-Dichtung
Sichert eine durchgehende leitfähige Abdichtung zwischen Gehäuse und Kammerwand zur Verhinderung von HF-Leckage.
Material: Leitfähiges Elastomer (z.B. Silikon mit Silber-/Nickelpartikeln)

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (nicht unter Druck)
Durchflussrate:	N/A
Betriebstemperatur:	-25°C bis +85°C

Montage- und Anwendungskompatibilität

Reinraum-LuftumgebungenEMV-abgeschirmte GehäuseLaborstromverteilungssysteme

Nicht geeignet: Hochfeuchte oder korrosive Atmosphären ohne zusätzlichen Schutz

Auslegungsdaten

Maximale Stromlast (Ampere)
Erforderliche Einfügungsdämpfung (dB) bei spezifischen Frequenzen
Anzahl der zu filternden Stromleitungen/Stromkreise

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-600 VAC, 50-60 Hz, 0-100 A pro Phase

Belastungs- und Ausfallgrenzen

Dielektrischer Durchschlag bei 1500 VAC Effektivwert (2,5x Nennwert), thermischer Ausfall bei 125°C Isolierungstemperatur

Dielektrischer Durchschlag der Kondensatorisolierung aufgrund von Überspannung, die das 2,5-fache der Nennspannung übersteigt, was zu Ionisation und Lichtbogenbildung führt; thermisches Durchgehen in Ferritkernen aufgrund von Kernverlusten über 2 W/cm³ bei Frequenzen über 100 kHz

Fertigungskontext

Netzfilter-Panel wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kondensator-Degradation

Ursache: Elektrolyt-Austrocknung durch thermische Zyklen und Überspannungsbelastung, was zu reduzierter Kapazität und erhöhtem ESR führt und die Filtereffizienz beeinträchtigt.

Induktivitätskern-Sättigung

Ursache: Übermäßige Stromstöße oder harmonische Verzerrung verursachen magnetische Sättigung, was zu Überhitzung, Isolationsdurchschlag und Verlust der induktiven Filterung führt.

Wartungsindikatoren

Hörbares Brummen oder Summen vom Paneel, das auf lockere Verbindungen, Lichtbogenbildung oder defekte Komponenten hinweist.
Sichtbare Verfärbung, Schwellung oder Leckage an Kondensatoren oder Induktivitäten, die auf thermische Belastung oder bevorstehenden Ausfall hindeuten.

Technische Hinweise

Implementieren Sie regelmäßige Thermografie-Scans, um Hotspots in Kondensatoren und Induktivitäten zu erkennen und einen proaktiven Austausch vor dem Ausfall zu ermöglichen.
Installieren Sie stromaufwärts Oberschwingungsfilter und stellen Sie eine ordnungsgemäße Erdung sicher, um die elektrische Belastung der Komponenten zu reduzieren und die Betriebslebensdauer zu verlängern.

Konformität und Fertigungsnormen

Referenznormen

IEC 60939-1:2010 (Passive Filtereinheiten zur Unterdrückung elektromagnetischer Störungen)UL 1283:2018 (Elektromagnetische Störungsfilter)EN 55032:2015 (Elektromagnetische Verträglichkeit von Multimediageräten - Störaussendungsanforderungen)

Fertigungsgenauigkeit

Klemmabstand: +/-0,5 mm
Gehäuseplanheit: 0,8 mm über die Montagefläche

Qualitätsprüfung

Hochspannungs-Durchschlagsprüfung (Hi-Pot)
Einfügungsdämpfungs-Messung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gleichtakt-Überspannungstransient mit Anstiegsgeschwindigkeit über 6 kV/μs → Dielektrischer Kondensatordurchschlag verursacht Kurzschluss → Reihenschaltung von Gasentladungsröhren mit 350 VDC Durchschlagsspannung vor den Filterkondensatoren

Differenzialmodus-Stromungleichgewicht über 30% zwischen den Phasen → Ferritkernsättigung führt zu Induktivitätsabfall unter 10 μH → Ausgeglichene dreiphasige Toroidaldrosseln mit 100 mH Induktivität pro Phase

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Netzfilter-Panel

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Netzfilter-Panel

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion eines Netzfilter-Panels?

Es integriert Netzfilter, um leitungsgebundene EMI zu unterdrücken, die über Netzkabel in eine EMI-Abschirmkammer ein- oder austreten, und erhält so die Abschirmwirkung der Kammer.

Was sind typische elektrische Spezifikationen?

Typische Nennspannung bis 250 V AC, Nennstrom von 10 bis 63 A, Einfügungsdämpfung mindestens 60 dB von 10 MHz bis 1 GHz und Ableitstrom bis 0,5 mA pro Phase. Mit Hersteller verifizieren.

Welche Normen werden referenziert?

IEC 60939 für Filter, IEC 60068-2-1 und IEC 60068-2-78 für Umgebungsbedingungen, IEC 60529 für Schutzart und IEC 60320 für Steckverbinder. Dies sind Referenzen, keine Zertifizierungen.

Wie wähle ich das richtige Panel aus?

Berücksichtigen Sie erforderlichen Nennstrom, Anzahl der Filterleitungen, Steckverbindertyp, Panelabmessungen und Umgebungsbedingungen. Verifizieren Sie modellspezifische Werte mit dem Lieferanten.
