Netzfilter

Auf Basis strukturierter CNFX-Herstellerprofile wird Netzfilter im Bereich Elektrogeräteherstellung anhand von Nennspannung bis Nennstrom eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Netzfilter wird durch die Baugruppe aus Gleichtaktdrossel und X-Kondensator beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektrisches Bauteil zur Unterdrückung von elektromagnetischen Störungen (EMI) und Funkstörungen (RFI) aus Stromleitungen

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

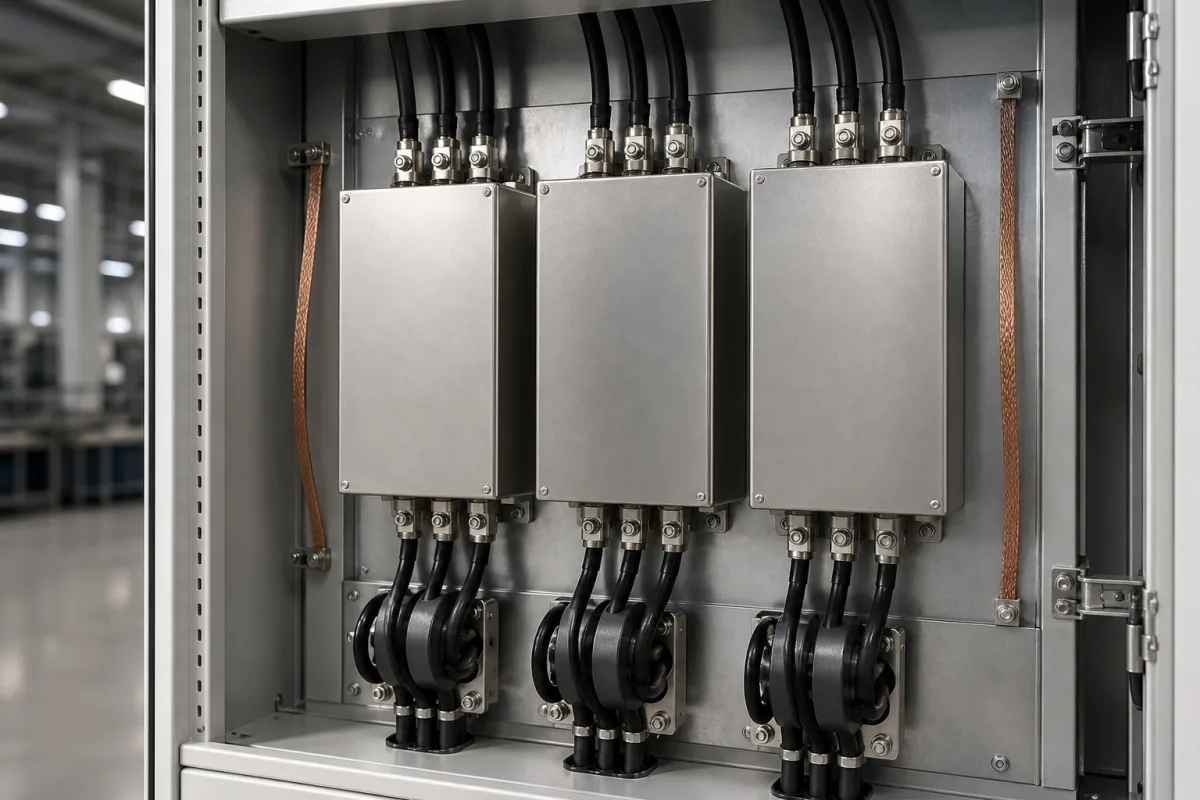

Netzfilter in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Netzfilter

Technische Definition

Ein Netzfilter ist ein elektrisches Bauteil, das in einer Netzfilterplatine verwendet wird, um unerwünschtes hochfrequentes Rauschen daran zu hindern, über die Stromversorgungsleitungen in elektrische Geräte einzudringen oder diese zu verlassen. Es schützt empfindliche elektronische Geräte vor Störungen und verhindert gleichzeitig, dass Geräte Störungen zurück ins Stromnetz abgeben. Der Filter ist für den Einsatz in der Elektrogeräteherstellung konzipiert und wird typischerweise am Eingang der Stromversorgung eines Geräts oder Gehäuses installiert. Er arbeitet mit Standard-Wechselstromfrequenzen von 50/60 Hz und ist in Konfigurationen erhältlich, die für Spannungen bis 250 V AC und Ströme von 1 bis 30 A ausgelegt sind, abhängig von Serie und Kühlung. Die Leistung des Filters wird durch Parameter wie Einfügungsdämpfung (mindestens 40 dB bei 1 MHz im Gleichtakt), Ableitstrom (nicht mehr als 0,5 mA bei 250 V AC, 50 Hz) und Gleichstromwiderstand (nicht mehr als 0,1 Ω pro Leitung bei Nennstrom) charakterisiert. Er ist für einen Betriebstemperaturbereich von -25°C bis 85°C (mit Derating über 40°C) und einen Luftfeuchtigkeitsbereich von 0-95% relative Luftfeuchtigkeit (nicht kondensierend) ausgelegt. Das Gehäuse bietet je nach Modell Schutzarten von IP20 bis IP65. Der Filter erfüllt eine Spannungsfestigkeit von 1500 V AC (Leitung zu Erde, 1 Minute) und einen Isolationswiderstand von mindestens 100 MΩ bei 500 V DC. Typische Materialien umfassen Ferritkerne, Kupferwicklungen, Keramikkondensatoren, metallisierte Folienkondensatoren und Epoxidharz-Verguss. Das Gewicht liegt je nach Nennstrom zwischen 0,1 und 2,5 kg. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Netzfilter verwenden eine Kombination aus Induktivitäten (Drosseln) und Kondensatoren, die in bestimmten Konfigurationen (typischerweise π- oder L-Filter-Topologien) angeordnet sind, um Tiefpassfilter zu bilden. Die Induktivitäten blockieren hochfrequentes Rauschen, während sie die 50/60-Hz-Netzfrequenz durchlassen, während die Kondensatoren hochfrequentes Rauschen auf Erde oder Nullleiter umleiten. Diese Kombination dämpft leitungsgebundene EMI/RFI in beide Richtungen und verhindert, dass Störungen in das Gerät gelangen oder es verlassen.

Hauptmaterialien

Ferritkerne, Kupferwicklungen, Keramikkondensatoren, Metallisierte Folienkondensatoren, Epoxidharz-Verkapselung

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennspannung	250 V AC	Maximum continuous AC voltageIEC 60939
Nennstrom	1–30 A	Depends on series and coolingIEC 60939
Betriebsfrequenz	50/60 Hz	For AC power lines
Einfügedämpfung	≥40 dB	At 1 MHz, common modeCISPR 17
Ableitstrom	≤0.5 mA	At 250 V AC, 50 HzIEC 60939
Gleichstromwiderstand	≤0.1 Ω	Per line, at rated current
Betriebstemperatur	-25–85 °C	Ambient, derating above 40°C
Luftfeuchtigkeitsbereich	0–95 % RH	Non-condensingIEC 60068-2-78
Schutzart	IP20–IP65	Depends on enclosureIEC 60529
Durchschlagfestigkeit	1500 V AC	Line to ground, 1 minIEC 60939
Isolationswiderstand	≥100 MΩ	At 500 V DCIEC 60939
Gewicht	0.1–2.5 kg	Depends on current rating

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Gleichtaktdrossel
Unterdrückt Störungen, die beiden Stromleitungen gemeinsam gegenüber Masse auftreten
Material: Ferritkern mit Kupferwicklungen
X-Kondensator
Zwischen Phase und Neutralleiter geschaltet zur Unterdrückung von Gleichtaktstörungen
Material: Metallisierter Folien- oder Keramikkondensator
Y-Kondensator
Zwischen Leiter/Neutralleiter und Erde geschaltet zur Unterdrückung von Gleichtaktstörungen
Material: Keramik mit Sicherheitszulassung
Klemmenblock
Sichert elektrische Verbindungen für Leistungseingang und -ausgang
Material: Kupferlegierung mit Kunststoffgehäuse

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

current:	1A bis 100A (Nenn-Dauerstrom)
voltage:	Bis zu 600V AC/DC (Leiter-Leiter)
frequency:	DC bis 400Hz (Netzfrequenz)
Betriebstemperatur:	-40°C bis +85°C (Betrieb), -55°C bis +105°C (Lagerung)
insertion loss:	10dB bis 60dB @ 150kHz-30MHz (EMI-Unterdrückung)
leakage current:	<0,5mA bis 5mA (Sicherheitsgrenzwert)

Montage- und Anwendungskompatibilität

Industrielle AC-Stromleitungen (110V/230V 50/60Hz)DC-Stromversorgungen (24V/48V-Systeme)Motorantriebs-/Frequenzumrichter-Eingangsschaltungen

Nicht geeignet: Hochspannungs-Gleichstrom-Übertragungsleitungen (>1kV DC) oder explosionsgefährdete Bereiche ohne geeignete Verkapselung

Auslegungsdaten

Maximaler Dauerstrom (Ampere)
Leiterspannung und Frequenz (V/Hz)
Erforderliches Dämpfungsniveau (dB @ Frequenzbereich)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

85-264 VAC, 47-63 Hz, 0,1-30 A Dauerstrom

Belastungs- und Ausfallgrenzen

Dielektrischer Durchschlag bei 1500 VAC RMS (1 Minute Durchschlagsfestigkeit), thermisches Durchgehen bei 125°C Kerntemperatur

Dielektrischer Polarisationskollaps in X2/Y2-Sicherheitskondensatoren bei >400 V/μm Feldstärke, Ferritkern-Curie-Temperaturübergang bei 130°C

Fertigungskontext

Netzfilter wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Dielektrischer Durchschlag des Kondensators

Ursache: Überspannungsspitzen, thermische Belastung durch hohe Umgebungstemperaturen oder Alterung, die zu Isolationsversagen führt

Induktorkernsättigung oder Wicklungsausfall

Ursache: Übermäßige Stromlasten, Oberschwingungsverzerrung oder physikalische Vibration, die zu Isolationsverschlechterung oder Schäden am magnetischen Kern führt

Wartungsindikatoren

Hörbares Brummen oder Lichtbogenbildung aus dem Filtergehäuse
Sichtbare Verfärbung, Ausbeulung oder Leckage von Kondensatorkomponenten

Technische Hinweise

Installieren Sie Überspannungsschutzgeräte vorgeschaltet, um Spannungstransienten zu begrenzen und die dielektrische Belastung der Filterkondensatoren zu reduzieren
Implementieren Sie periodische Infrarot-Thermografie-Inspektionen, um abnormale Erwärmung in Filterkomponenten vor einem katastrophalen Ausfall zu erkennen

Konformität und Fertigungsnormen

Referenznormen

IEC 60939-1:2010 (Passive Filtereinheiten zur Unterdrückung elektromagnetischer Störungen)UL 1283:2018 (Elektromagnetische Störungsfilter)EN 55032:2015 (Elektromagnetische Verträglichkeit von Multimediageräten - Störaussendungsanforderungen)

Fertigungsgenauigkeit

Einfügedämpfung: +/-1,5 dB bei Nennfrequenz
Leckstrom: <0,5 mA bei Nennspannung

Qualitätsprüfung

Hi-Pot-Test (Dielektrischer Durchschlagspannungstest)
Impedanz-Frequenzgang-Analyse

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gleichtaktspannungstransient mit Anstiegsgeschwindigkeit >6 kV/μs → Dielektrische Kondensatorpunktion verursacht Kurzschlussfehlerstrom >100 A → Reihen-Funkenstrecke mit 90 V Durchbruchspannung vor der Filterstufe

DC-Vorspannungsstrom >5 A verursacht Ferritkernsättigung → Induktorimpedanzreduktion von 100 Ω auf <1 Ω bei 10 MHz → Ferritkerndesign mit Luftspalt (0,5 mm), das 80% der Anfangspermeabilität beibehält

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Netzfilter

1 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Shenzhen Lize Electronics Co., Ltd.

Shenzhen, Guangdong (veröffentlichte Adresse) · CN

Die offizielle Website zeigt das einphasige Netzfilter CW4L2-R im Metallgehäuse mit Klemmanschluss; das Typenschild entspricht der Marke LXLZ. Netzbedingungen und Störmessergebnisse angeben und Maße, Einfügungsdämpfungskurven, Derating und Ableitstrom der Stromvariante anfordern; Varianten nach Strom und Anschluss je Modell bestätigen.

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Quellseite ansehen ↗ lizeemifilter.com · geprüft am 2026-10-02

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Netzfilter

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist der Zweck eines Netzfilters?

Ein Netzfilter unterdrückt elektromagnetische Störungen (EMI) und Funkstörungen (RFI) auf Stromleitungen, schützt empfindliche Geräte vor externen Störungen und verhindert, dass das Gerät Störungen ins Netz abgibt.

Was sind die typischen elektrischen Nennwerte?

Typische Nennwerte umfassen eine maximale Dauer-Wechselspannung von 250 V, einen Nennstrombereich von 1-30 A (abhängig von Serie und Kühlung) und eine Betriebsfrequenz von 50/60 Hz. Überprüfen Sie immer das Datenblatt des spezifischen Modells.

Welche Normen gelten für Netzfilter?

Relevante Normen sind IEC 60939 für passive Filtereinheiten, CISPR 17 für die Messung der Einfügungsdämpfung, IEC 60068-2-1/2 für Temperaturprüfungen, IEC 60068-2-78 für Feuchtigkeit und IEC 60529 für Schutzarten. Die Konformität ist mit dem Hersteller zu verifizieren.

Wie wählt man den richtigen Netzfilter aus?

Die Auswahl hängt von Betriebsspannung, Stromaufnahme, erforderlicher Einfügungsdämpfung bei bestimmten Frequenzen, zulässigem Ableitstrom und Umgebungsbedingungen ab. Konsultieren Sie die Herstellerdokumentation und verifizieren Sie alle Parameter für Ihre Anwendung.
