Durchgangsklemmen

Auf Basis strukturierter CNFX-Herstellerprofile wird Durchgangsklemmen im Bereich Elektrogeräteherstellung anhand von Nennspannung bis Nennstrom eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Durchgangsklemmen wird durch die Baugruppe aus Klemmengehäuse und Leiterstreifen/-stab beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Durchgangsklemmen sind elektrische Verbinder, die das Durchführen von Drähten durch eine Platte ermöglichen und gleichzeitig sichere Anschlusspunkte für Netzfilteranwendungen bieten.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

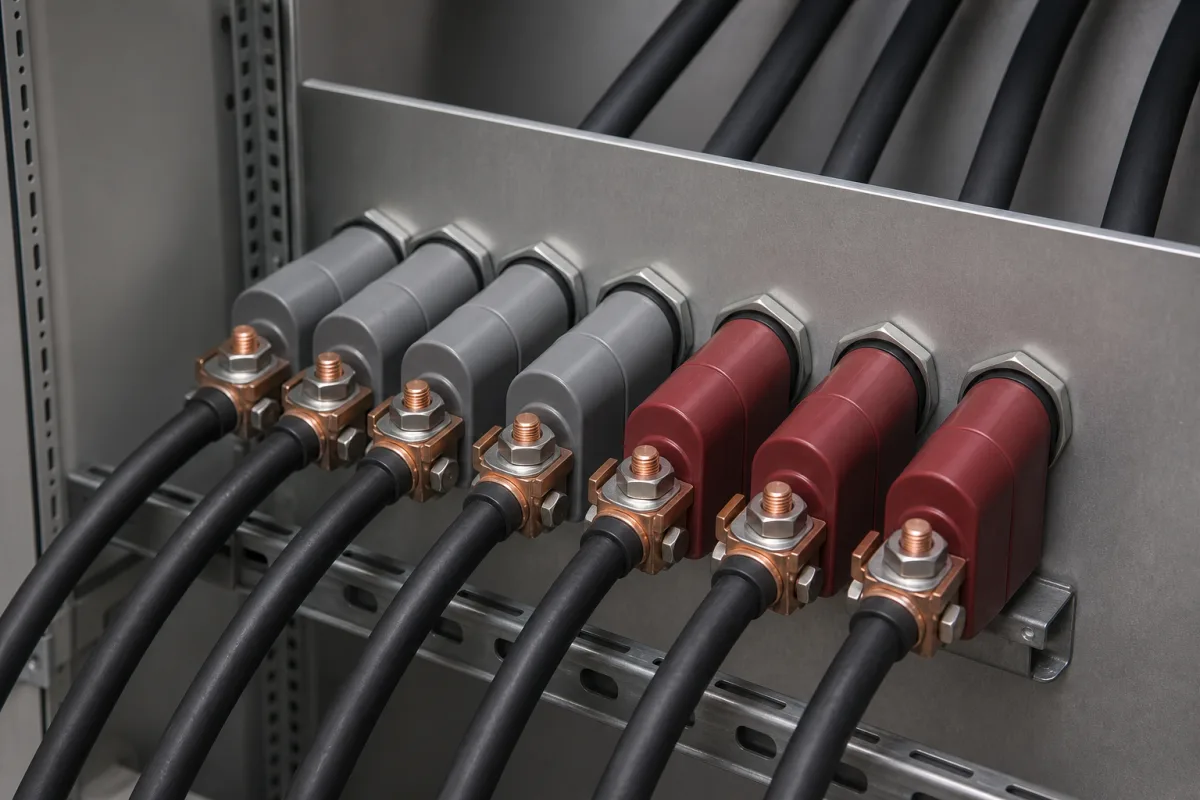

Durchgangsklemmen in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Durchgangsklemmen sind spezielle elektrische Verbinder, die in Netzfilterplatten verwendet werden, um sichere Drahtanschlusspunkte zu bieten und gleichzeitig das Durchführen von Leitern durch das Gehäuse zu ermöglichen. Sie dienen als Schnittstelle zwischen den eingehenden Stromleitungen und den Filterkomponenten, gewährleisten korrekte elektrische Verbindungen und erhalten die Integrität und Sicherheit der Platte. Diese Klemmen bestehen aus leitfähigen Metallstreifen oder -stangen, die in isolierenden Gehäusen eingeschlossen sind. Drähte werden auf einer Seite eingeführt und mit Klemmmechanismen (Schraubklemmen, Federklemmen oder Push-in) befestigt und durchlaufen zur gegenüberliegenden Seite, wo sie mit Filterkomponenten verbunden werden. Dieses Design ermöglicht eine einfache Installation, Wartung und Isolierung elektrischer Verbindungen, verhindert Drahtbelastung und gewährleistet angemessene Abstände. Die Klemmen sind in Konfigurationen mit 2 bis 12 Positionen erhältlich und akzeptieren Drahtquerschnitte von 0,5 bis 16 mm². Sie sind für Dauerspannungen bis 600 V und Ströme von 10 bis 65 A ausgelegt, abhängig von Drahtquerschnitt und Temperatur. Der Isolationswiderstand beträgt mindestens 1000 MΩ bei 500 V DC, und die Dielektrizitätsfestigkeit beträgt 2,5 kV für 50/60 Hz für 1 Minute. Die Betriebstemperatur reicht von -40°C bis 85°C. Der Schutzgrad variiert von IP20 bis IP65, wobei IP65 mit einem Dichtdeckel erreichbar ist. Das Gehäusematerial ist typischerweise Thermoplast (PA66 oder PC) mit einer Entflammbarkeitsklasse V-0 nach UL 94. Die Kontaktbeschichtung ist verzinnte Kupferlegierung, und die leitfähigen Teile bestehen aus Kupferlegierung oder vernickeltem Stahl. Das Anzugsdrehmoment für Schraubklemmen liegt zwischen 0,5 und 1,2 N·m. Das Gewicht pro Position variiert zwischen 5 und 30 g. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Konsultieren Sie immer das Datenblatt des Herstellers und relevante Normen wie IEC 60947-7-1 und IEC 60529 für Konformität und Installationsanforderungen.

Funktionsprinzip

Durchgangsklemmen bestehen aus einem leitfähigen Metallstreifen oder einer Stange, die in einem isolierenden Gehäuse eingeschlossen ist. Drähte werden auf einer Seite eingeführt und durch Klemmmechanismen wie Schraubklemmen, Federklemmen oder Push-in-Verbindungen befestigt. Der Leiter durchläuft die Klemme zur gegenüberliegenden Seite, wo er mit Filterkomponenten verbunden wird. Dieses Design bietet eine sichere elektrische Verbindung, ermöglicht das Durchführen des Drahtes durch die Platte, erhält die Integrität der Platte und verhindert Belastung des Drahtes.

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennspannung	600 V	Maximum continuous voltage per IEC standardIEC 60947-7-1
Nennstrom	10–65 A	Depends on wire cross-section and temperatureIEC 60947-7-1
Leiterquerschnitt	0.5–16 mm²	Solid or stranded copper wireIEC 60947-7-1
Polzahl	2–12 Positionen	Custom configurations available
Isolationswiderstand	≥1000 MΩ	Measured at 500 V DCIEC 60947-7-1
Durchschlagfestigkeit	2.5 kV	50/60 Hz for 1 minuteIEC 60947-7-1
Betriebstemperatur	-40–85 °C	Continuous operationIEC 60947-7-1
Schutzart	IP20–IP65	IP65 with sealing coverIEC 60529
Werkstoff	PA66	Flammability rating V-0UL 94
Kontaktbeschichtung	Sn	Tin-plated copper alloy
Anzugsdrehmoment	0.5–1.2 N·m	For screw terminalsIEC 60947-7-1
Gewicht	5–30 g	Per position, varies with size

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Kupferlegierung Thermoplast (PA66, PC) Vernickelter Stahl

Komponenten / BOM

Components / BOM

Klemmengehäuse
Bietet Isolierung und mechanischen Schutz für leitende Elemente
Material: Thermoplast (PA66 mit Flammschutzmittel)
Leiterstreifen/-stab
Führt elektrischen Strom zwischen Anschlusspunkten
Material: Kupferlegierung (verzinnt oder versilbert)
Klemmmechanismus
Sichert Drähte in Position und gewährleistet zuverlässigen elektrischen Kontakt
Material: vernickelter Stahl oder Messing
Montagefuß/Montagewinkel
Ermöglicht die sichere Befestigung an der Platte
Material: Stahl oder Thermoplast

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Thermische Zyklen von -40°C bis +105°C bei 10 Zyklen/Stunde → Kontaktfederentspannung, die den Widerstand von 2 mΩ auf 15 mΩ erhöht → Beryllium-Kupfer-Legierungsfedern mit 690 MPa Streckgrenze und 0,2 % Kriechgrenze

Koronarentladung bei 2,3 kV in 85 % relativer Luftfeuchtigkeit → Kohlenstoffspurbildung, die leitfähige Pfade mit 10⁸ Ω-cm Widerstand bildet → Polyamid 6.6 Isolierung mit CTI 600, 1,5 mm Kriechstrecke pro 300 V

Technische Bewertung

Betriebsbereich

0-600 V AC/DC, -40°C bis +105°C Umgebungstemperatur, 0,5-16 mm² Leiterquerschnitt.

Belastungs- und Ausfallgrenzen

Dielektrischer Durchschlag bei 2,5 kV Effektivwert für 60 Sekunden, Kontaktwiderstand über 5 mΩ, Isolationswiderstand unter 100 MΩ bei 500 V Gleichspannung.

Elektromigration von Kupferatomen bei Stromdichten über 10⁶ A/cm², die zu Unterbrechungen führen, Teilentladung in Luftspalten >0,1 mm bei 85 % relativer Luftfeuchtigkeit, die zu Kriechstromversagen führt.

Fertigungskontext

Durchgangsklemmen wird innerhalb von Elektrogeräteherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Netzfilter-Panel

Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme

Nachgelagerte Anwendungen

Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen

current:	Bis zu 76 A pro Pol (abhängig von Leiterquerschnitt und Klemmtyp)
voltage:	Bis zu 600 V AC/DC (UL/CSA bewertet)
ip rating:	IP20 (Standard), IP67/IP69K für abgedichtete Versionen verfügbar
Betriebstemperatur:	-40°C bis +105°C (Standard), bis zu +125°C (Hochtemperaturvarianten)
torque range:	0,5 Nm bis 5,0 Nm (klemmenabhängig)
wire size range:	22 AWG bis 250 kcmil (modellabhängig)

Montage- und Anwendungskompatibilität

Industrielle Steuertafeln mit EMV/Störfestigkeits-FilteranforderungenStromverteilungssysteme mit ÜberspannungsschutzgerätenMotorsteuerzentren, die Leiter-Erde-Filterung erfordern

Nicht geeignet: Hochvibrationsumgebungen ohne zusätzliche mechanische Sicherung (z.B. schwere Maschinen ohne Vibrationsdämpfung)

Auslegungsdaten

Maximaler Dauerstrom pro Stromkreis (A)
Leiterquerschnittsbereich und Leitungstyp (AWG/kcmil, massiv/versielt)
Anzahl der Pole und erforderlicher Abstand/Kriechstrecke für die Spannungsklasse

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Kontaktkorrosion

Ursache: Feuchtigkeitseintritt oder chemische Exposition, die zu Oxidation und erhöhtem elektrischem Widerstand an den Klemmenverbindungen führt.

Isolationsdurchschlag

Ursache: Thermische Zyklen, Vibration oder mechanische Belastung, die Risse in Isoliermaterialien verursachen und potenziell zu Kurzschlüssen oder Lichtbögen führen.

Wartungsindikatoren

Sichtbare Verfärbung, Verkohlung oder Schmelzen um Klemmenverbindungen, die auf Überhitzung hinweisen.
Hörbares Summen, Knacken oder intermittierende Lichtbögen vom Klemmenblock während des Betriebs.

Technische Hinweise

Wenden Sie während der Installation entsprechende Drehmomentvorgaben an, um lockere Verbindungen (die Lichtbögen verursachen) oder Überanziehen (das Klemmen beschädigt) zu verhindern.
Implementieren Sie regelmäßige Infrarot-Thermografie-Inspektionen, um abnormale Erwärmungsmuster vor einem katastrophalen Ausfall zu erkennen.

Konformität und Fertigungsnormen

Referenznormen

IEC 60947-7-1: Niederspannungsschaltgeräte und -steuerungen - Klemmenblöcke für KupferleiterUL 1059: KlemmenblöckeDIN 46277-1: Flachsteckverbinder - Durchführungs-Klemmenblöcke

Fertigungsgenauigkeit

Bohrungsdurchmesser für Leitereinführung: +/-0,05 mm
Mittenabstand zwischen Polen: +/-0,1 mm

Qualitätsprüfung

Dielektrischer Festigkeitstest (Hochspannungstest) für Isolationswiderstand
Ausziehkrafttest für die Zuverlässigkeit der Klemmung
