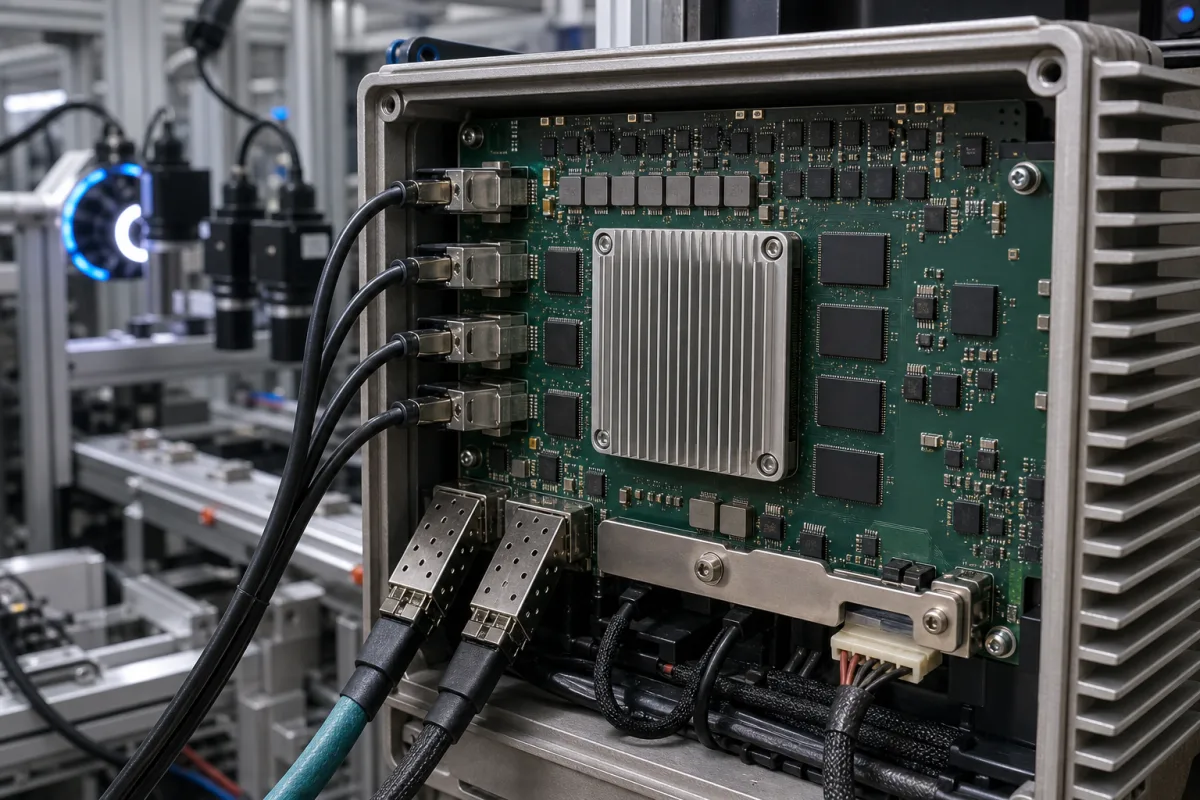

Verarbeitungsplatine

Die Verarbeitungsplatine ist eine kritische Komponente in einem Hochgeschwindigkeits-Kameramodul, die Rohbilddaten vom Kamerasensor empfängt, Echtzeitverarbeitung einschließlich Rauschunterdrückung, Bildverbesserung und Datenkomprimierung durchführt und die Daten für Übertragung oder Speicherung vorbereitet. Sie dient als Rechenkern, der es der Kamera ermöglicht, Videos mit hoher Bildrate aufzunehmen und zu verarbeiten. Diese Platine ist für industrielle Anwendungen in der Herstellung von Computer-, Elektronik- und optischen Produkten konzipiert, wo zuverlässige und effiziente Bildverarbeitung unerlässlich ist. Die Platine besteht typischerweise aus einem FR-4-Leiterplattensubstrat mit Kupferbahnen und Lötstopplack, bestückt mit oberflächenmontierten Bauteilen. Sie arbeitet über einen weiten Eingangsspannungsbereich von 12–24 V DC, geeignet für industrielle Netzteile, und verbraucht je nach FPGA-Last und Kameraschnittstelle zwischen 15 und 30 W. Sie ist für erweiterte Temperaturbereiche von -40 bis 85 °C im Betrieb und -55 bis 125 °C bei Lagerung ausgelegt, mit einer relativen Luftfeuchtigkeitstoleranz von 10–90 % ohne Kondensation und einem Schutzgrad von IP40 bis IP65. Die Platinenabmessungen reichen von 100×160 mm bis 233×160 mm, kompatibel mit Standard-3U/6U-Formfaktoren, und das Gewicht variiert je nach Kühlkörper und Steckverbindern zwischen 0,5 und 1,2 kg. Die Platine unterstützt Hochgeschwindigkeits-Hostverbindungen über PCIe Gen3 x4–x8 und Kameraschnittstellen über CoaXPress 2.0 mit 6,25–12,5 Gbps pro Link. Sie integriert einen FPGA mit 200.000 bis 1,1 Millionen Logikzellen und 1–8 GB DDR4-Speicher für Frame-Pufferung und -Verarbeitung. Die mittlere Betriebsdauer zwischen Ausfällen (MTBF) wird auf 50.000 bis 100.000 Stunden basierend auf Telcordia SR-332 geschätzt. Diese Spezifikationen sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Die Platine ist kein eigenständiges Produkt, sondern eine Komponente zur Integration in Kamerasysteme.

Die Verarbeitungsplatine empfängt analoge oder digitale Signale vom Kamerasensor über dedizierte Schnittstellen. Sie verwendet Onboard-Prozessoren wie FPGAs, ASICs oder spezialisierte DSPs, um Bildverarbeitungsalgorithmen in Echtzeit anzuwenden. Diese Algorithmen können Entmosaikierung, Farbkorrektur, Rauschfilterung und Komprimierung umfassen. Die verarbeiteten Daten werden dann über Hochgeschwindigkeitsschnittstellen wie USB 3.0, GigE oder Camera Link formatiert und an Speichermedien oder externe Systeme übertragen. Der Betrieb der Platine hängt von der spezifischen FPGA-Konfiguration und der verwendeten Kameraschnittstelle ab, wobei der Stromverbrauch entsprechend variiert. Die Platine ist für die Verarbeitung von Video-Streams mit hoher Bildrate ausgelegt und gewährleistet geringe Latenz und zuverlässige Datenübertragung. Für den ordnungsgemäßen Betrieb muss die Platine mit der angegebenen Eingangsspannung versorgt und innerhalb des Betriebstemperaturbereichs gehalten werden. Die tatsächliche Verarbeitungsleistung und Schnittstellenkompatibilität sollten mit dem Hersteller für die beabsichtigte Anwendung verifiziert werden.
