Bildprozessor

Auf Basis strukturierter CNFX-Herstellerprofile wird Bildprozessor im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Verarbeitungsauflösung bis Bildrate eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Bildprozessor wird durch die Baugruppe aus Verarbeitungskern-Array und Speichercontroller beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine spezialisierte elektronische Komponente innerhalb einer Vision Processing Unit (VPU), die Echtzeit-Bilddatenverarbeitung, -analyse und -verbesserung durchführt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

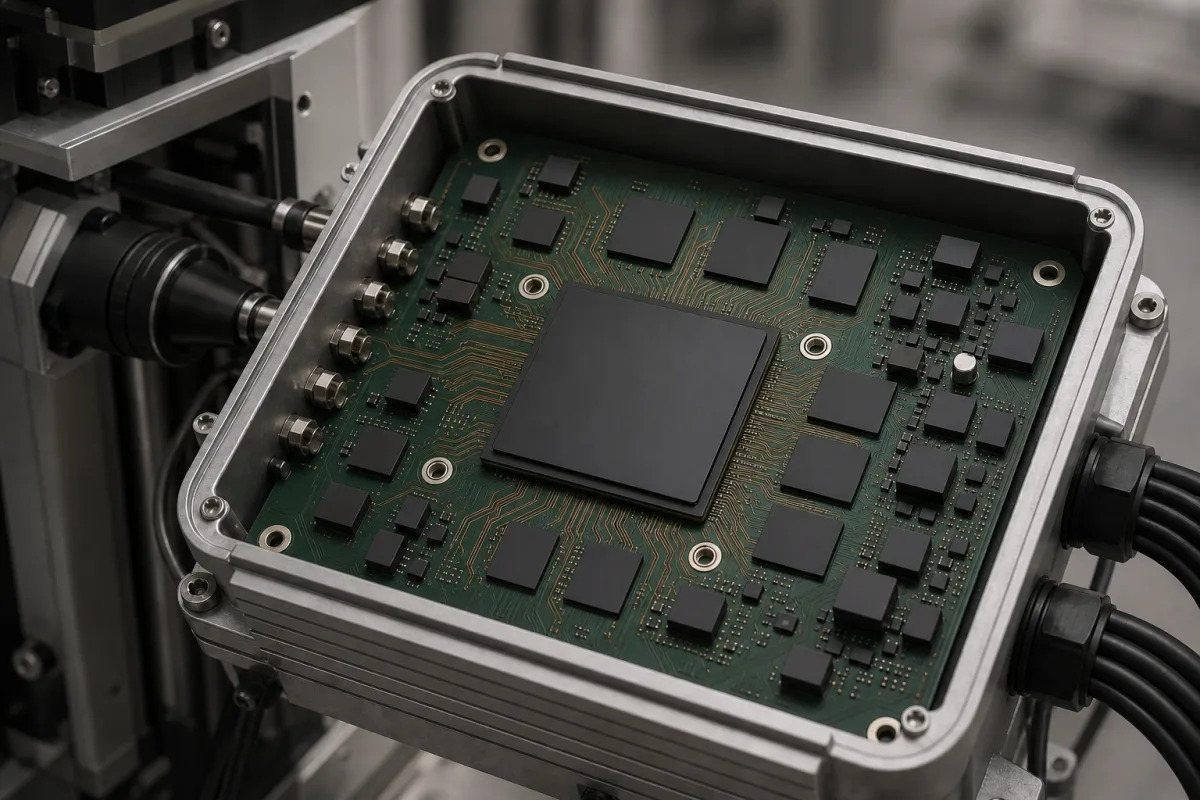

Bildprozessor in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Bildprozessor

Technische Definition

Der Bildprozessor ist eine kritische Hardwarekomponente, die in eine Vision Processing Unit (VPU) eingebettet ist, ein System-on-Chip (SoC) oder ein dedizierter Prozessor für Computer-Vision-Aufgaben. Seine Hauptaufgabe besteht darin, die Rechenalgorithmen auszuführen, die für Aufgaben wie Bildfilterung, Rauschunterdrückung, Kantenerkennung, Merkmalsextraktion, Objekterkennung und Szenenverständnis erforderlich sind. Er verarbeitet rohe oder vorverarbeitete Pixeldaten von Bildsensoren und wandelt sie in strukturierte Informationen (z. B. Metadaten, Koordinaten, Klassifikationen) für nachgelagerte Entscheidungssysteme in Anwendungen wie autonomen Fahrzeugen, industrieller Inspektion, Robotik und Überwachung um.

Der Bildprozessor empfängt digitale Bilddaten (typischerweise im RAW-, RGB- oder YUV-Format) über Hochgeschwindigkeitsschnittstellen von Bildsensoren oder Speicher. Er nutzt parallele Verarbeitungsarchitekturen (häufig mit mehreren Kernen, DSPs oder spezialisierten Beschleunigern wie NPUs), um eine Pipeline von Bildverarbeitungsalgorithmen anzuwenden. Dazu gehören Faltung für Filterung, Matrixoperationen für Transformationen und statistische Analyse für Merkmalserkennung. Verarbeitete Ergebnisse (z. B. annotierte Bilder, Begrenzungsrahmen, Tiefenkarten) werden dann an andere VPU-Komponenten oder den Systemspeicher ausgegeben.

Typische Spezifikationen für solche Komponenten umfassen Verarbeitungsauflösung von 1080p bis 4K, Bildraten von 30–60 fps, Verarbeitungslatenz von 1–5 ms, Leistungsaufnahme von 5–15 W, Versorgungsspannung von 3,3–5 V DC, Betriebstemperaturbereich von -40 bis 85 °C (IEC 60068-2-14), Lagertemperaturbereich von -55 bis 125 °C (IEC 60068-2-14), relative Luftfeuchtigkeit von 10–90 % RH (IEC 60068-2-78), Schutzart von IP40 bis IP65 (IEC 60529), Schnittstellen wie MIPI-CSI-2 und LVDS (MIPI Alliance), Gehäusegröße von 10×10 bis 15×15 mm (JEDEC MS-026) und Gewicht von 2–5 g. Diese Werte sind Referenzbereiche und müssen mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden. Die Komponente wird auf Silizium-Halbleitermaterial hergestellt.

Funktionsprinzip

Der Bildprozessor empfängt digitale Bilddaten (typischerweise im RAW-, RGB- oder YUV-Format) über Hochgeschwindigkeitsschnittstellen von Bildsensoren oder Speicher. Er nutzt parallele Verarbeitungsarchitekturen (häufig mit mehreren Kernen, DSPs oder spezialisierten Beschleunigern wie NPUs), um eine Pipeline von Bildverarbeitungsalgorithmen anzuwenden. Dazu gehören Faltung für Filterung, Matrixoperationen für Transformationen und statistische Analyse für Merkmalserkennung. Verarbeitete Ergebnisse (z. B. annotierte Bilder, Begrenzungsrahmen, Tiefenkarten) werden dann an andere VPU-Komponenten oder den Systemspeicher ausgegeben.

Hauptmaterialien

Silizium (Halbleiter)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Verarbeitungsauflösung	1080p–4K Pixel	Higher resolution requires more memory bandwidth
Bildrate	30–60 fps	Real-time processing for video streams
Verarbeitungslatenz	1–5 ms	Critical for real-time control
Leistungsaufnahme	5–15 W	Affects thermal design and battery life
Versorgungsspannung	3.3–5 V DC	Must match system power rail
Betriebstemperatur	-40–85 °C	Extended range for industrial environmentsIEC 60068-2-14
Lagertemperatur	-55–125 °C	Survival range during shippingIEC 60068-2-14
Relative Luftfeuchtigkeit	10–90 % RH	Non-condensingIEC 60068-2-78
Schutzart	IP40–IP65	Higher IP for dusty or wet environmentsIEC 60529
Schnittstelle	MIPI-CSI-2, LVDS	Compatibility with camera modulesMIPI Alliance
Gehäusegröße	10×10–15×15 mm	Affects PCB layoutJEDEC MS-026
Gewicht	2–5 g	For handheld or drone applications

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Verarbeitungskern-Array
Führt parallele Bildverarbeitungsalgorithmen aus (z.B. Faltung, Matrixmathematik).
Material: Silizium
Speichercontroller
Verwaltet den Hochgeschwindigkeits-Datentransfer zwischen Prozessor und externem Speicher (z.B. DDR, LPDDR).
Material: Silizium
Bildsignalprozessor-Block (ISP-Block)
Führt niedrige Sensor-Bildverarbeitung wie Demosaicing, Weißabgleich und Rauschunterdrückung durch.
Material: Silizium
Hochgeschwindigkeits-Sensorschnittstelle
RAW/RGB/YUV-Frames mit voller Rate vom Bildsensor übernehmen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/V (festkörperbasierte Komponente)
Durchflussrate:	N/V (festkörperbasierte Komponente)
Betriebstemperatur:	0°C bis 85°C (Betrieb), -40°C bis 125°C (Lagerung)

Montage- und Anwendungskompatibilität

Digitale Bildsensoren (CMOS/CCD)Optische Systeme mit Standard-Videoschnittstellen (HDMI, MIPI CSI-2)Industrielle Automatisierungssteuerungssysteme

Nicht geeignet: Hochvibrations- oder mechanisch instabile Umgebungen ohne geeignete Befestigung/Stoßdämpfung

Auslegungsdaten

Maximale Eingabeauflösung (z.B. 4K, 8K) und Bildwiederholrate
Erforderliche Verarbeitungsalgorithmen (z.B. Objekterkennung, Rauschunterdrückung, Kantenverstärkung)
Schnittstellenanforderungen (z.B. MIPI CSI-2-Lanes, HDMI-Version, GPIO-Bedarf)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,8-1,2 V Kernspannung, 25-85°C Umgebungstemperatur, 0-100% relative Luftfeuchtigkeit (nicht kondensierend)

Belastungs- und Ausfallgrenzen

1,35 V Kernspannung für >10 ms aufrechterhalten, 125°C Sperrschichttemperatur, 95% relative Luftfeuchtigkeit mit Kondensation

Elektromigration bei >1,35 V beschleunigt Aluminium/Silizium-Interdiffusion, was zu Unterbrechungen führt; thermisches Durchgehen über 125°C Sperrschichttemperatur verschlechtert die Gate-Oxid-Integrität; Feuchtigkeitseintritt mit Kondensation erzeugt elektrochemische Migrationspfade

Fertigungskontext

Bildprozessor wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Degradation optischer Komponenten

Ursache: Akkumulation von Verunreinigungen (Staub, Ölnebel) auf Linsen/Spiegeln, was zu reduzierter Lichtdurchlässigkeit, Bildverzerrung und schließlich Sensorfehlausrichtung oder -ausfall führt.

Sensor-Kalibrierungsdrift

Ursache: Thermische Zyklen und Vibrationen verursachen mechanische Fehlausrichtung von CCD/CMOS-Sensoren, was zu ungenauer Pixelzuordnung, Farbverschiebungen und Verlust der Bildauflösung über die Zeit führt.

Wartungsindikatoren

Allmähliche oder plötzliche Verschlechterung der Bildqualität (Verschmierung, Farbverzerrung, Pixelierung), die nach Software-Neukalibrierung bestehen bleibt
Ungewöhnliche hörbare Vibrationen oder hochfrequentes Pfeifen von Kühlgebläsen oder mechanischen Positioniersystemen während des Betriebs

Technische Hinweise

Implementierung einer Überdruck-Reinluftfiltration im Gerätegehäuse, um partikuläre Kontamination optischer Komponenten und Sensoren zu verhindern
Etablierung regelmäßiger thermischer Kalibrierungszyklen mit standardisierten Referenzzielen, um Sensor-Drift zu erkennen und zu korrigieren, bevor sie die Produktionsqualität beeinträchtigt

Konformität und Fertigungsnormen

Referenznormen

ISO 12233:2017 (Fotografie - Elektronische Standbildaufnahme - Auflösung und Ortsfrequenzgänge)ANSI/CEA-2037 (Bildqualitätsbewertung für Digitalkameras)DIN 19040-1 (Fotografische Objektive - Bildgütekriterien und Prüfverfahren)

Fertigungsgenauigkeit

Objektivanschluss-Ausrichtung: +/-0,01 mm
Sensor-Ebenheit: 0,005 mm über die aktive Fläche

Qualitätsprüfung

MTF (Modulation Transfer Function)-Prüfung
Farbgenauigkeitsverifizierung mit standardisierten Testcharts

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Takt-Signal-Jitter übersteigt 150 ps Spitze-Spitze → Pipeline-Synchronisationsfehler, der korrupte Bildausgabe verursacht → Phase-Locked Loop mit <50 ps Jitter-Spezifikation und redundanter Taktbaumverteilung

Simultaner Schaltrauschen erzeugt 200 mV Ground-Bounce → Falsche Logikzustandsübergänge im Convolutional Neural Network-Beschleuniger → On-Die-Entkopplungskondensatoren mit insgesamt 500 nF und Leistungsversorgungsnetz-Impedanz <10 mΩ bis 100 MHz

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Bildprozessor

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Bildprozessor

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Rolle spielt ein Bildprozessor in einer VPU?

Der Bildprozessor ist eine Hardwarekomponente innerhalb einer Vision Processing Unit (VPU), die Algorithmen für Echtzeit-Bilddatenverarbeitung, -analyse und -verbesserung ausführt. Er übernimmt Aufgaben wie Filterung, Rauschunterdrückung, Kantenerkennung und Merkmalsextraktion und wandelt rohe Pixeldaten in strukturierte Informationen für nachgelagerte Systeme um.

Was sind typische Leistungsparameter eines Bildprozessors?

Typische Referenzbereiche umfassen Verarbeitungsauflösung von 1080p bis 4K, Bildraten von 30–60 fps, Verarbeitungslatenz von 1–5 ms, Leistungsaufnahme von 5–15 W und Versorgungsspannung von 3,3–5 V DC. Diese sind Verzeichnisreferenzen; tatsächliche Werte müssen mit dem Hersteller für das spezifische Modell bestätigt werden.

Welche Schnittstellen werden üblicherweise mit Bildprozessoren verwendet?

Übliche Schnittstellen umfassen MIPI-CSI-2 und LVDS gemäß MIPI-Alliance-Standards. Diese Schnittstellen verbinden den Bildprozessor mit Bildsensoren oder Speicher. Die Kompatibilität mit Kameramodulen muss für die spezifische Anwendung verifiziert werden.

Welchen Umgebungsbedingungen kann ein Bildprozessor standhalten?

Referenzbereiche umfassen Betriebstemperatur von -40 bis 85 °C, Lagertemperatur von -55 bis 125 °C (beide nach IEC 60068-2-14), relative Luftfeuchtigkeit von 10–90 % RH (IEC 60068-2-78) und Schutzart von IP40 bis IP65 (IEC 60529). Diese sind indikativ; verifizieren Sie mit dem Hersteller für das genaue Modell.
