Technische Definition

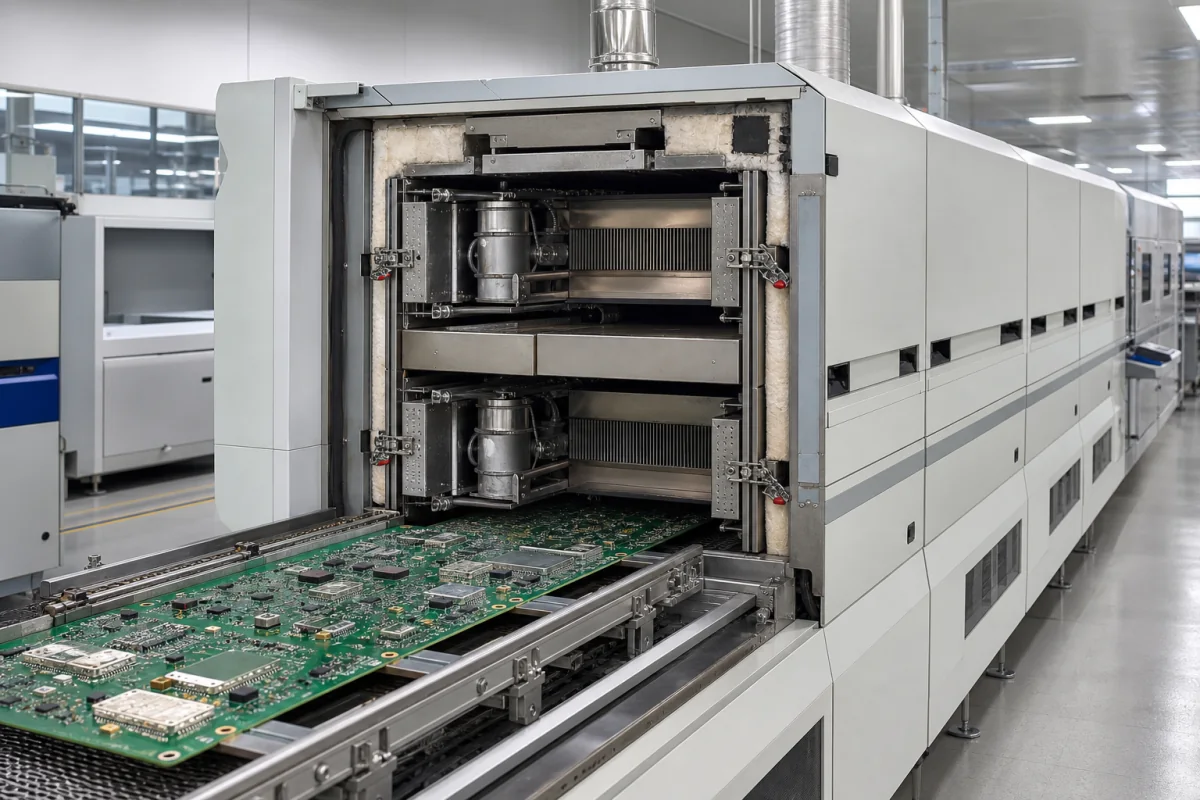

Das Reflow-Ofenmodul ist eine kritische Komponente im modularen Produktionssystem für 5G-Basisstationen und verantwortlich für die präzise thermische Verarbeitung bestückter Leiterplatten. Es schmilzt Lotpaste, um dauerhafte elektrische und mechanische Verbindungen zwischen oberflächenmontierten Bauelementen (SMDs) und dem Leiterplattensubstrat herzustellen, wodurch die Zuverlässigkeit und Leistung von 5G-Funkgeräten und Steuerplatinen gewährleistet wird. Das Modul transportiert Leiterplatten auf einem Förderband durch mehrere kontrollierte Heizzonen (Vorwärmen, Einweichen, Reflow, Kühlen). Es verwendet Heizungen (Infrarot, Konvektion oder Dampfphase), um die Plattentemperatur gemäß einem spezifischen Temperaturprofil zu erhöhen, die Lotpaste zu schmelzen, ohne empfindliche Komponenten zu beschädigen, und kühlt dann die Baugruppe, um die Verbindungen zu verfestigen. Zu den wichtigsten Parametern gehören 8–12 Heizzonen, 2–4 Kühlzonen, eine maximale Fördergeschwindigkeit von 1500–2500 mm/min, eine Förderbandbreite von 300–500 mm, ein Temperaturbereich von 25–350°C, eine Temperaturgleichmäßigkeit von ±2°C, eine Heizleistung von 30–60 kW, eine Versorgungsspannung von 380 V AC ±10% (Drehstrom, 50/60 Hz), ein Stickstoffverbrauch von 15–30 m³/h (bei Verwendung von N2 für inerte Atmosphäre), ein Abluftvolumenstrom von 500–1000 m³/h, Maschinenabmessungen von 6000–10000 × 1200–1500 × 1500–1800 mm (L×B×H) und ein Gewicht von 2000–4000 kg. Zu den hinterlegten Materialien gehören Edelstahl (Gehäuse/Förderband), Keramikisolatoren, Quarzheizelemente und Hochtemperatur-Silikondichtungen. Diese Werte sind Verzeichnis-Referenzbereiche und müssen für das tatsächliche Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden. Das Modul ist für die Integration in die Produktionslinie ausgelegt, mit Schnittstellen für Fördersteuerung, Stromversorgung, Abluft und optional Stickstoff. Verifizierungsfragen sollten sich auf Genauigkeit des Temperaturprofils, Gleichmäßigkeit und Einhaltung geltender Normen beziehen. Wartungssignale umfassen Temperaturabweichungen, ungleichmäßige Erwärmung oder übermäßigen Abluftstrom. Fehlergrenzen umfassen Verlust der Temperaturregelung, Förderbandstaus oder Dichtungsverschleiß.
Funktionsprinzip
Das Modul transportiert Leiterplatten auf einem Förderband durch mehrere kontrollierte Heizzonen (Vorwärmen, Einweichen, Reflow, Kühlen). Es verwendet Heizungen (Infrarot, Konvektion oder Dampfphase), um die Plattentemperatur gemäß einem spezifischen Temperaturprofil zu erhöhen, die Lotpaste zu schmelzen, ohne empfindliche Komponenten zu beschädigen, und kühlt dann die Baugruppe, um die Verbindungen zu verfestigen. Die Fördergeschwindigkeit und die Zonentemperaturen werden eingestellt, um das erforderliche Temperaturprofil zu erreichen, wobei die Temperaturgleichmäßigkeit über die Leiterplattenoberfläche aufrechterhalten wird. Das Modul kann Stickstoff verwenden, um eine inerte Atmosphäre zu erzeugen und Oxidation zu reduzieren. Abluftsysteme entfernen beim Löten entstehende Dämpfe.
