Technische Definition

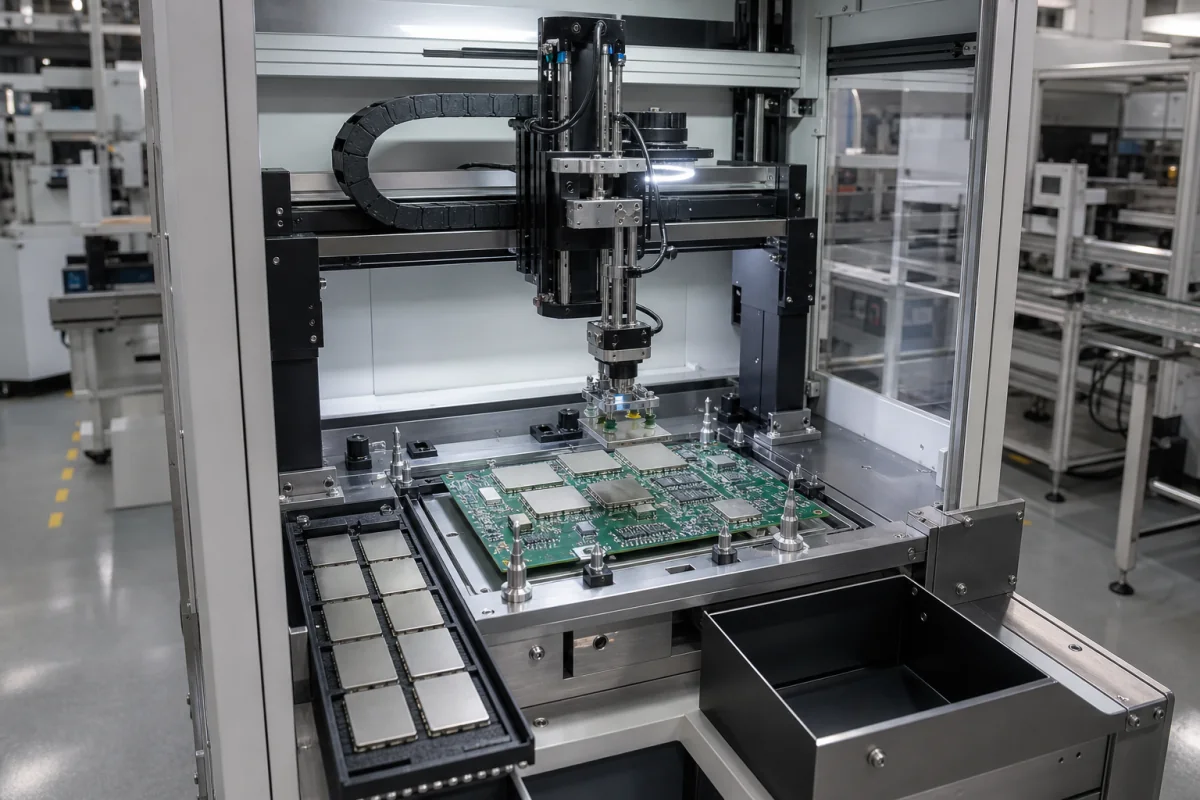

Die RF-Abschirmungs-Montagestation ist eine kritische Komponente im modularen 5G-Basisstations-Produktionssystem. Es handelt sich um einen dedizierten Arbeitsplatz, der für die genaue, hochpräzise Montage und Befestigung von Hochfrequenz-(HF)-Abschirmgehäusen, -Abdeckungen oder -Dichtungen auf den elektronischen Modulen einer 5G-Basisstation ausgelegt ist. Ihre Hauptaufgabe besteht darin, die Integrität der elektromagnetischen Abschirmung sicherzustellen, die für die Verhinderung von Signalstörungen zwischen internen Komponenten und die Einhaltung strenger elektromagnetischer Verträglichkeits-(EMV)-Vorschriften für 5G-Telekommunikationsgeräte unerlässlich ist. Die Station bietet in der Regel eine kontrollierte Umgebung (oft mit ESD-Schutz) und nutzt Präzisionswerkzeuge, Vorrichtungen und manchmal automatisierte oder halbautomatische Mechanismen (wie pneumatische Pressen oder Roboterarme), um die HF-Abschirmung korrekt auf dem Zielmodul zu positionieren und zu befestigen. Dies gewährleistet eine korrekte Ausrichtung, Kontakt und Abdichtung, um einen effektiven Faradayschen Käfig um empfindliche Schaltkreise zu erzeugen. Die Station ist für die Integration in eine Produktionslinie ausgelegt, mit einer Zykluszeit von 15–30 Sekunden pro Montagezyklus, einschließlich Platzierung und Befestigung. Die Platzierungsgenauigkeit beträgt ±0,05 mm relativ zu Passermarken auf dem Modul. Für die Schraubbefestigung von Abschirmungen beträgt der Drehmomentbereich 0,5–2,0 N·m mit einer Genauigkeit von ±5 % des eingestellten Werts. Pneumatische Aktuatoren arbeiten mit einem Luftdruck von 0,5–0,7 MPa. Die Station benötigt eine einphasige 220-V-AC-Versorgung (±10 %) bei 50/60 Hz. Sie arbeitet bei Umgebungstemperaturen von 10–40 °C und nicht kondensierender Luftfeuchtigkeit von 30–80 % relativer Luftfeuchtigkeit. Die Schutzart beträgt IP54 gemäß IEC 60529. Das Maschinengewicht liegt je nach Konfiguration zwischen 800 und 1200 kg, mit ungefähren Abmessungen von 2000×1500×1800 mm (L×B×H). Zu den hinterlegten Materialien gehören Aluminiumlegierung für Abschirmrahmen, leitfähiges Elastomer für Dichtungen und Edelstahl für Werkzeuge und Vorrichtungen. Diese Spezifikationen sind Referenzbereiche; verifizieren Sie modellspezifische Werte mit dem Hersteller.
Funktionsprinzip
Die Station bietet eine kontrollierte Umgebung, oft mit ESD-Schutz, und verwendet Präzisionswerkzeuge, Vorrichtungen und manchmal automatisierte oder halbautomatische Mechanismen wie pneumatische Pressen oder Roboterarme. Sie positioniert und befestigt die HF-Abschirmung auf dem Zielmodul und gewährleistet korrekte Ausrichtung, Kontakt und Abdichtung, um einen effektiven Faradayschen Käfig um empfindliche Schaltkreise zu erzeugen. Der Prozess umfasst das Platzieren der Abschirmung, das Ausrichten relativ zu Passermarken und das Befestigen mit Schrauben oder anderen Methoden, wobei die Drehmomentkontrolle für konsistente Ergebnisse sorgt.
