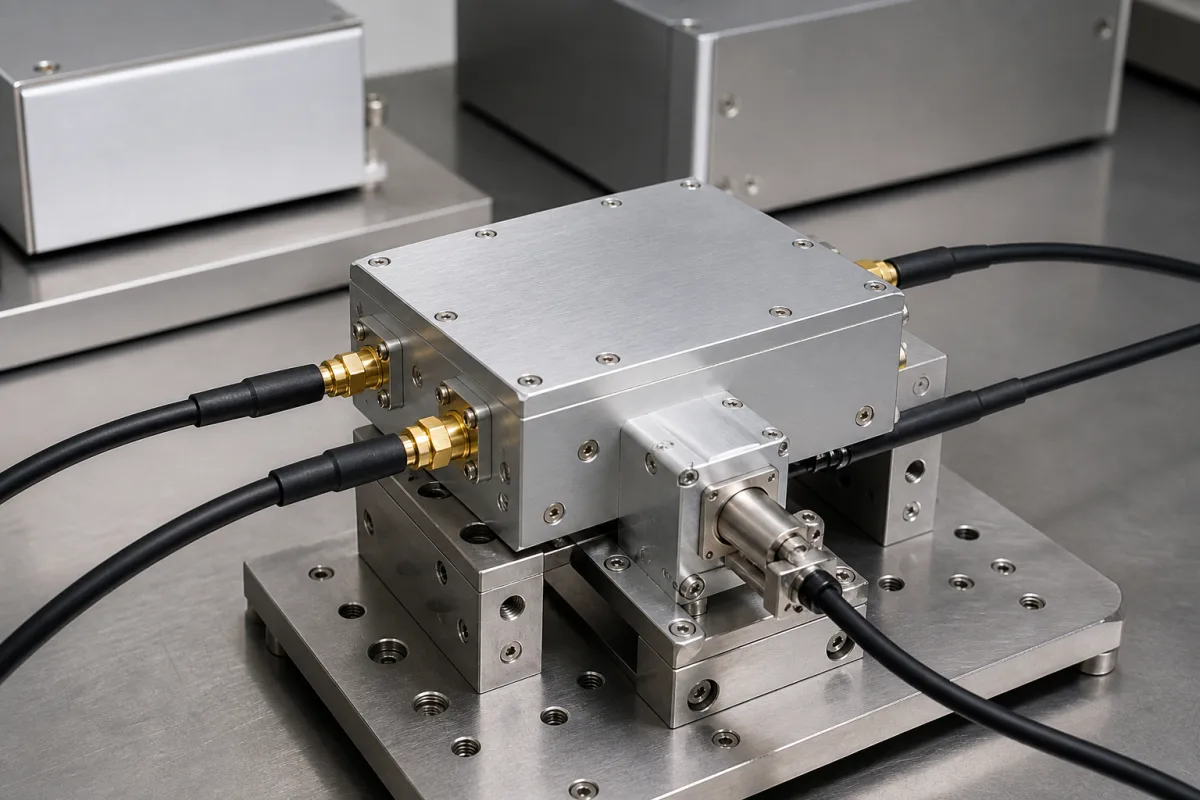

Technische Definition
Ein HF-Schalter ist ein Bauteil in HF-Transceiver-Modulen, das den Fluss von Hochfrequenzsignalen steuert. Es ermöglicht Funktionen wie das Umschalten zwischen Sende- und Empfangsmodus, die Auswahl verschiedener Antennenpfade oder die Verbindung mit verschiedenen Filtern und Verstärkern. Der Schalter gewährleistet Signalintegrität und Isolation und verwaltet die Betriebszustände des Moduls. Er funktioniert durch die Verwendung von Halbleiterbauelementen wie PIN-Dioden oder FETs oder durch elektromechanische Mechanismen, die Signalpfade basierend auf Steuerspannungen öffnen oder schließen. In einem Transceiver schaltet er typischerweise die gemeinsame Antenne zwischen der Senderkette und der Empfängerkette um, um zu verhindern, dass das Hochleistungssendesignal die empfindliche Empfängerschaltung beschädigt. Der HF-Schalter wird durch Parameter wie Frequenzbereich (0,1–6 GHz), Einfügungsdämpfung (0,3–0,8 dB), Isolation (30–60 dB), Rückflussdämpfung (10–20 dB), Schaltzeit (10–100 ns), Leistungsfähigkeit (20–30 dBm), Steuerspannung (1,8–5 V), Versorgungsstrom (0,1–1 mA bei 3 V), Betriebstemperatur (-40–85 °C), Gehäusetyp (QFN-16), ESD-Bewertung (1000–2000 V, HBM-Modell, gemäß IEC 61340-3-1) und Impedanz (50 Ω) charakterisiert. Materialien in den Unterlagen umfassen Galliumarsenid (GaAs), Silizium-Germanium (SiGe) und Silizium (Si). Diese Werte sind Referenzbereiche für Verzeichniszwecke und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Der HF-Schalter ist eine kritische Komponente in drahtlosen Kommunikationssystemen wie Mobilfunk, Wi-Fi und IoT-Geräten, wo Signalwegleitung und Isolation für Leistung und Zuverlässigkeit wesentlich sind.
Funktionsprinzip
Der HF-Schalter funktioniert durch die Verwendung von Halbleiterbauelementen wie PIN-Dioden oder FETs oder durch elektromechanische Mechanismen, die Signalpfade basierend auf Steuerspannungen öffnen oder schließen. In einem Transceiver schaltet er typischerweise die gemeinsame Antenne zwischen der Senderkette und der Empfängerkette um, um zu verhindern, dass das Hochleistungssendesignal die empfindliche Empfängerschaltung beschädigt. Die Steuerspannung bestimmt den Zustand des Schalters, und die Schaltzeit gibt an, wie schnell er den Zustand wechseln kann. Der Schalter muss eine geringe Einfügungsdämpfung aufweisen, um die Signalstärke zu erhalten, eine hohe Isolation, um Übersprechen zu verhindern, und eine gute Rückflussdämpfung für die Impedanzanpassung. Die Leistungsfähigkeit stellt sicher, dass er die Sendeleistung ohne Beschädigung aushält.
