Technische Definition

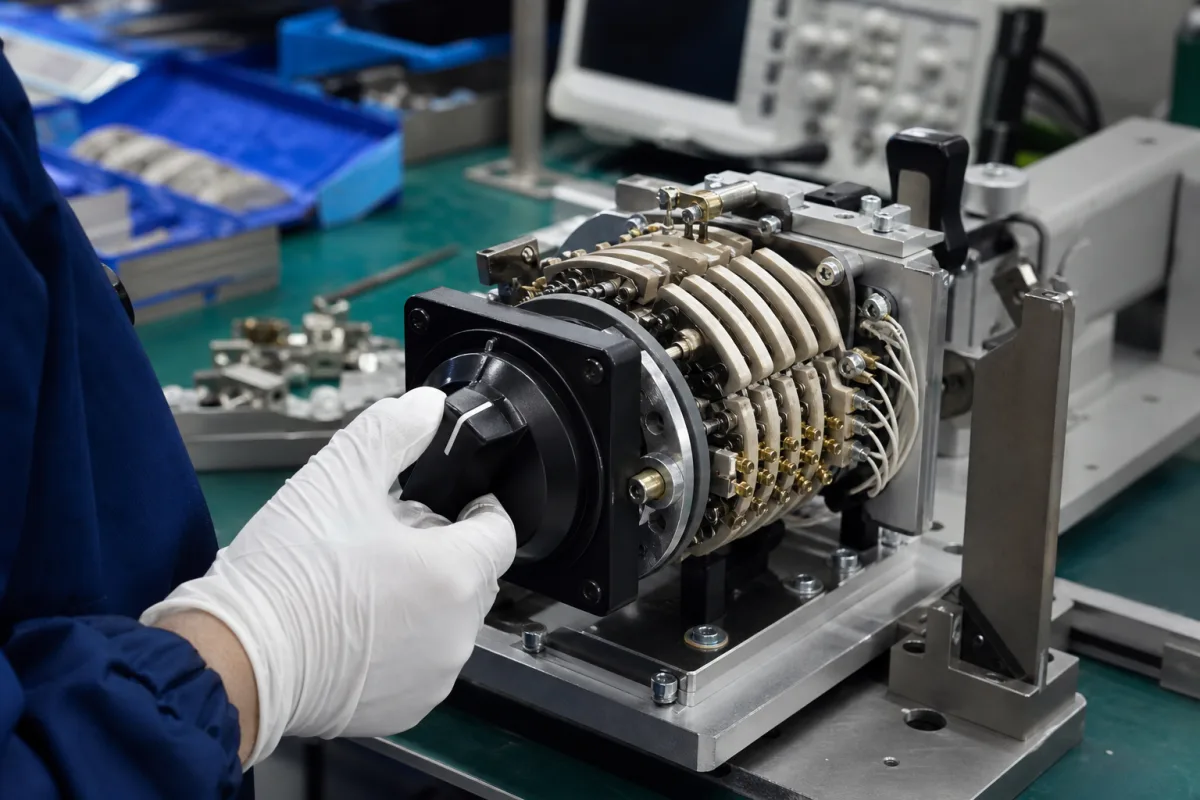

Der Drehfunktionsschalter ist eine kritische Benutzerschnittstellenkomponente in tragbaren Digitalmultimetern, die es dem Bediener ermöglicht, verschiedene elektrische Messmodi (wie Spannung, Strom, Widerstand, Durchgang und Kapazität) durch Drehen eines Drehknopfs in verschiedene Positionen auszuwählen. Er dient als primäres Steuerelement zur Konfiguration der Messschaltung des Instruments. Der Schalter besteht typischerweise aus einem thermoplastischen Gehäuse und einer Metalllegierung für Kontakte und Welle, wobei die Kontakte mit einer leitfähigen Beschichtung (Gold oder Silber) versehen sind, um eine zuverlässige elektrische Leistung zu gewährleisten. Er ist für die Montage auf Leiterplatten ausgelegt und bietet eine Reihe von technischen Spezifikationen, die für das jeweilige Modell und die Anwendung verifiziert werden müssen. Zu den wichtigsten Parametern gehören die Anzahl der Schaltpositionen (12–30), Kontaktbelastbarkeit (2–5 A bei 250 V AC), Kontaktwiderstand (≤50 mΩ), Isolationswiderstand (≥100 MΩ bei 500 V DC), Spannungsfestigkeit (1500–3000 V AC gemäß IEC 61010), Betriebstemperaturbereich (-20 bis 70 °C), Lagertemperaturbereich (-40 bis 85 °C), mechanische Lebensdauer (10.000–50.000 Zyklen), elektrische Lebensdauer (5.000–20.000 Zyklen), Schutzart (IP40–IP65 gemäß IEC 60529), Kontaktmaterial (AgNi10–AgSnO2), Gehäusematerial (PA66–PBT, UL 94 V-0) und Gewicht (5–15 g). Diese Werte sind Referenzbereiche des Verzeichnisses und müssen mit dem Hersteller oder Lieferanten für die beabsichtigte Anwendung bestätigt werden. Der Schalter ist eine Komponente, die in der Herstellung elektronischer Produkte verwendet wird, insbesondere in der Computer-, Elektronik- und Optikproduktherstellung. Er ist kein eigenständiges Produkt, sondern ein integraler Bestandteil eines Multimeters, und seine Auswahl hängt von den erforderlichen Messfunktionen, elektrischen Nennwerten, Umgebungsbedingungen und der erwarteten Lebensdauer ab. Eine ordnungsgemäße Installation und Wartung sind unerlässlich, um einen zuverlässigen Betrieb zu gewährleisten und vorzeitige Ausfälle zu vermeiden. Konsultieren Sie immer das Datenblatt und die Anwendungshinweise des Herstellers für detaillierte Spezifikationen und Verwendungsrichtlinien.
Funktionsprinzip
Der Schalter arbeitet durch mechanische Drehung, die elektrische Verbindungen zwischen internen Kontakten ändert. Wenn der Drehknopf gedreht wird, verbinden oder trennen verschiedene Kontaktsätze, wodurch Signale durch geeignete Messschaltungen im Multimeter geleitet werden. Jede Position entspricht einer bestimmten Messfunktion und einem Messbereich. Das mechanische Design stellt sicher, dass die Kontakte fest gehalten werden, was einen stabilen elektrischen Kontakt und niedrigen Widerstand gewährleistet. Der Schalter ist für wiederholten Gebrauch ausgelegt, mit einer mechanischen Lebensdauer von bis zu 50.000 Zyklen und einer elektrischen Lebensdauer von bis zu 20.000 Zyklen unter Nennlast. Das Kontaktmaterial, wie Silberlegierung, wird für niedrigen Widerstand und hohe Haltbarkeit gewählt. Das Gehäusematerial bietet Isolierung und Schutz vor Umwelteinflüssen, mit einer Schutzart bis IP65. Die Leistung des Schalters wird durch Faktoren wie Kontaktdruck, Oberflächenreinheit und Umgebungsbedingungen beeinflusst. Regelmäßige Inspektion und Reinigung können erforderlich sein, um eine optimale Leistung aufrechtzuerhalten. Der Schalter ist nicht für Hochfrequenzschaltungen oder schwere induktive Lasten ausgelegt; er ist für die manuelle Auswahl von Messfunktionen in einem tragbaren Instrument gedacht.
