Signalverarbeitungselektronik

Auf Basis strukturierter CNFX-Herstellerprofile wird Signalverarbeitungselektronik im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Eingangssignalkanäle bis Abtastrate eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Signalverarbeitungselektronik wird durch die Baugruppe aus Analog-Front-End und Analog-Digital-Wandler (AD-Wandler) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronisches Subsystem zur Verarbeitung von Sensorsignalen für Strahlüberwachungsanwendungen

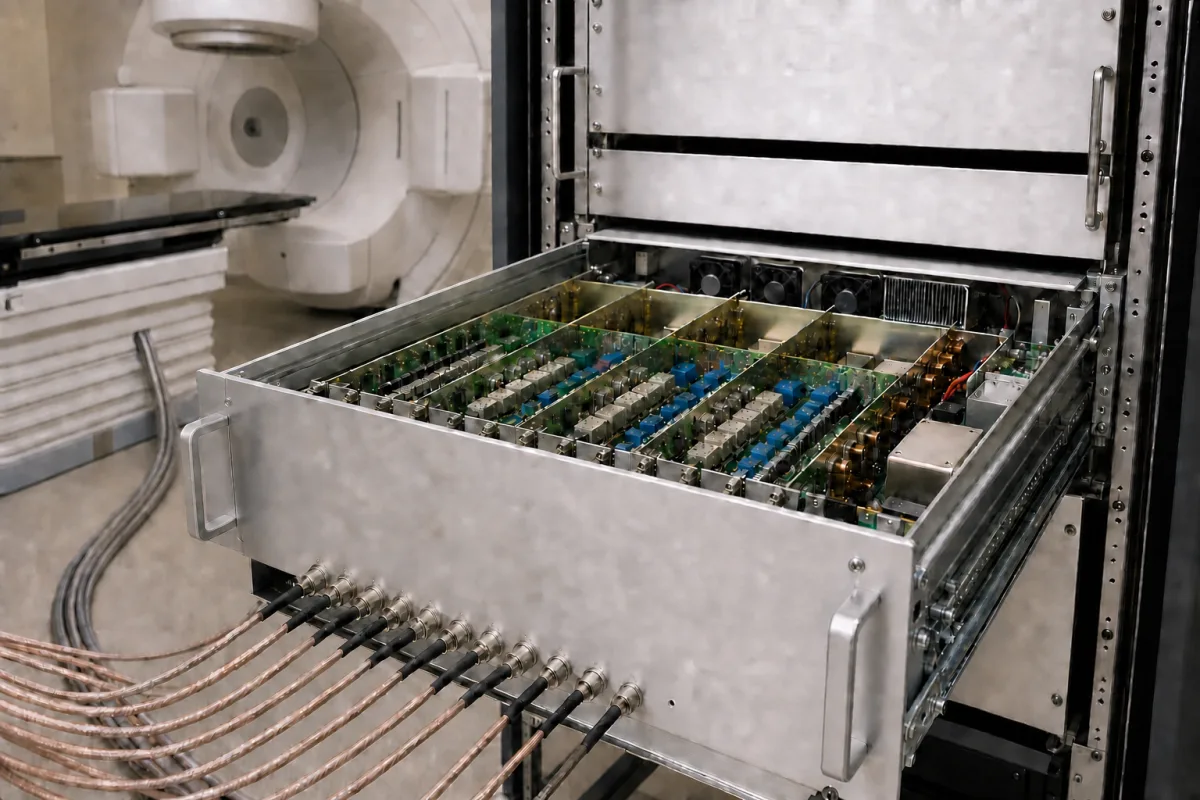

Signalverarbeitungselektronik in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Dieses Produkt ist eine spezialisierte elektronische Komponente innerhalb eines Strahlüberwachungssystems, ausgelegt für Teilchenbeschleuniger- oder Strahlführungsumgebungen. Es empfängt niederpegelige analoge Signale von Strahlsensoren wie Strahlpositionsmonitoren, Stromwandlern oder Szintillatoren. Das Subsystem führt eine Signalaufbereitung durch, einschließlich Verstärkung, Filterung und Rauschunterdrückung, um die Signale für eine genaue Digitalisierung vorzubereiten. Anschließend wandelt es die aufbereiteten analogen Signale mithilfe eines Analog-Digital-Wandlers (ADC) mit einer Auflösung von 16 bis 24 Bit in digitale Daten um. Der digitale Ausgang wird an die Steuer- und Datenerfassungseinheiten des Systems zur Echtzeitüberwachung, Analyse und Rückkopplungssteuerung übertragen. Die Komponente unterstützt 8 bis 32 Eingangskanäle mit einer Abtastrate von 100 bis 500 kS/s pro Kanal. Der Eingangsspannungsbereich ist programmierbar und beträgt ±10 V, die Kleinsignalbandbreite liegt bei 10 bis 100 kHz. Das Signal-Rausch-Verhältnis beträgt mindestens 80 dB bei Vollausschlag. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C, getestet nach IEC 60068-2-1/2. Die Versorgungsspannung akzeptiert 9 bis 36 V DC, und die Leistungsaufnahme beträgt typischerweise höchstens 15 W bei Volllast. Das Gehäuse bietet eine Schutzart von IP54 bis IP65 gemäß IEC 60529, geeignet für industrielle Umgebungen. Die Abmessungen betragen 200×150×50 mm, das Gewicht höchstens 2,5 kg ohne Kabel. Zu den Materialien gehören eine Leiterplatte, Halbleiterbauelemente (ICs, Transistoren), passive Bauelemente (Widerstände, Kondensatoren, Induktivitäten) sowie Steckverbinder und Verdrahtung. Dieses Produkt ist eine Komponente zur Integration in ein größeres System. Alle aufgeführten Parameter sind Referenzbereiche; verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor der Beschaffung.

Funktionsprinzip

Das Subsystem empfängt niederpegelige analoge Signale von Strahlsensoren. Es führt eine Signalaufbereitung durch, einschließlich Verstärkung, Filterung und Rauschunterdrückung, um die Signalqualität zu verbessern. Die aufbereiteten Signale werden dann mithilfe eines Analog-Digital-Wandlers in digitale Form umgewandelt. Der digitale Ausgang wird an Steuer- und Datenerfassungseinheiten zur Echtzeitüberwachung und Rückkopplungssteuerung gesendet. Die Verstärkung ist programmierbar, der Eingangsspannungsbereich beträgt ±10 V. Die ADC-Auflösung beträgt 16 bis 24 Bit, die Abtastrate 100 bis 500 kS/s pro Kanal. Die Bandbreite liegt bei 10 bis 100 kHz, das Signal-Rausch-Verhältnis bei mindestens 80 dB bei Vollausschlag. Das Subsystem arbeitet in einem Temperaturbereich von -40 bis 85 °C und akzeptiert eine Versorgungsspannung von 9 bis 36 V DC. Die Leistungsaufnahme beträgt typischerweise höchstens 15 W bei Volllast.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Eingangssignalkanäle8–32 chNumber of sensor inputs supported
Abtastrate100–500 kS/sPer channel, simultaneous
ADC Auflösung16–24 bitHigher resolution for low-level signals
Eingangsspannungsbereich±10 VProgrammable gain
Bandbreite10–100 kHzSmall-signal bandwidth
Signal Rausch Verhältnis≥80 dBAt full scale
Betriebstemperatur-40–85 °CExtended temperature rangeIEC 60068-2-1/2
Versorgungsspannung9–36 V DCWide input range
Leistungsaufnahme≤15 WTypical at full load
SchutzartIP54–IP65For industrial environmentsIEC 60529
Abmessungen200×150×50 mmEnclosure size
Gewicht≤2.5 kgWithout cables

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Leiterplatte (PCB) Halbleiterbauelemente (ICs, Transistoren) Passive Bauelemente (Widerstände, Kondensatoren, Spulen) Steckverbinder und Verkabelung

Komponenten / BOM

Components / BOM
  • Analog-Front-End
    Empfängt und konditioniert Rohsignale von Sensoren mit Verstärkung und Filterung
    Material: Leiterplatte mit analogen ICs und passiven Bauelementen
  • Analog-Digital-Wandler (AD-Wandler)
    Wandelt konditionierte analoge Signale in digitale Daten zur Verarbeitung um
    Material: Halbleiter-AD-Wandler-Chip mit unterstützender Schaltung
  • Digitaler Signalprozessor (DSP)
    Verarbeitet digitalisierte Signale mit Algorithmen zur Filterung, Analyse und Merkmalsextraktion
    Material: DSP-Chip oder FPGA mit Speicher
  • Netzteil
    Stellt geregelte Stromversorgung für alle elektronischen Komponenten bereit
    Material: Spannungsregler-ICs, Kondensatoren und Transformatoren
  • Kommunikationsschnittstelle
    Ermöglicht die Datenübertragung zu Steuerungssystemen über Standardprotokolle (Ethernet, USB, etc.)
    Material: Kommunikations-ICs und Steckverbinder

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektromagnetische Störkopplung über Stromversorgungsleitungen bei Frequenzen > 100 MHz Signal-Rausch-Verhältnisverschlechterung unter 40 dB, Phasenverzerrung über ±5° Pi-Filter-Netzwerk mit 100 nF Keramikkondensatoren und 10 µH Ferritperlen auf allen Stromschienen
Thermische Wechselbelastung zwischen -40 °C und +85 °C bei 10 Zyklen/Stunde Lötstellenermüdungsrissbildung nach 5000 Zyklen, Kontaktwiderstandserhöhung > 100 mΩ SnAgCu-Lotlegierung mit 4,0 % Ag-Gehalt, kupferkernige Lotkugeln mit 300 µm Durchmesser

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-5,0 V Eingangssignalbereich, -40 °C bis +85 °C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Eingangssignal über 5,5 V verursacht Operationsverstärker-Sättigung, thermisches Durchgehen beginnt bei 125 °C Sperrschichttemperatur
Elektromigration in Aluminium-Interconnects bei Stromdichten > 1×10⁶ A/cm², dielektrischer Durchschlag bei elektrischen Feldern > 10 MV/m in SiO₂-Schichten
Fertigungskontext
Signalverarbeitungselektronik wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nicht anwendbar (elektronisches Teilsystem)
Weitere Spezifikationen:Eingangssignalbereich: ±10 V, ±20 mA; Stromversorgung: 24 VDC ±10 %; EMV-Konformität: IEC 61326-1
Betriebstemperatur:-40 °C bis +85 °C
Montage- und Anwendungskompatibilität
ReinraumumgebungenLaborprüfaufbautenIndustriesteuerschränke
Nicht geeignet: Umgebungen mit hoher Vibration und Stoßbelastung (z.B. schwere Maschinenaufhängungen)
Auslegungsdaten
  • Sensorausgangssignaltyp und -bereich (z.B. Spannung, Strom, Frequenz)
  • Erforderliche Signalverarbeitungsbandbreite und Abtastrate
  • Anzahl der gleichzeitig zu verarbeitenden Sensorkanäle

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Thermische Degradation von Bauteilen
Ursache: Unzureichende Wärmeabfuhr führt zur Überhitzung von Halbleitern, Kondensatoren und integrierten Schaltkreisen, oft aufgrund unzureichender Belüftung, übermäßiger Umgebungstemperatur oder Staubansammlung auf Kühlkörpern.
Signalintegritätsverschlechterung
Ursache: Elektromagnetische Störungen (EMI) oder Hochfrequenzstörungen (RFI) von nahegelegener Ausrüstung, schlechte Erdung oder verschlissene Steckverbinder/Kabel verursachen Rauschen, Signaldämpfung oder Datenkorruption.
Wartungsindikatoren
  • Intermittierende oder unregelmäßige Signalausgabe (z.B. flackernde Anzeigen, instabile Messwerte oder Datenausfälle)
  • Hörbares hochfrequentes Summen oder Brummen von Transformatoren, Kondensatoren oder Netzteilen, das auf Bauteilbelastung oder bevorstehenden Ausfall hinweist
Technische Hinweise
  • Implementieren Sie regelmäßige thermische Überwachung mittels Infrarotkameras oder Temperatursensoren an kritischen Komponenten und halten Sie saubere, freie Luftströmungspfade mit geplanter Reinigung von Filtern und Kühlkörpern aufrecht.
  • Verwenden Sie abgeschirmte Kabel, ordnungsgemäße Erdungstechniken und Ferritperlen an Signalleitungen, um EMI/RFI zu minimieren, und inspizieren Sie Steckverbinder regelmäßig auf Korrosion oder Verschleiß, wobei Kontaktreiniger nach Bedarf anzuwenden sind.

Konformität und Fertigungsnormen

Referenznormen
IEC 61000-6-2:2019 (Elektromagnetische Verträglichkeit - Fachgrundnormen - Störfestigkeit für Industrieumgebungen)CE-Kennzeichnung (EU-Richtlinie 2014/30/EU für elektromagnetische Verträglichkeit)
Fertigungsgenauigkeit
  • Bauteilplatzierungsgenauigkeit: +/- 0,1 mm auf der Leiterplatte
  • Signalfrequenztoleranz: +/- 0,01 % für Referenzoszillatoren
Qualitätsprüfung
  • Automatische optische Inspektion (AOI) für PCB-Bestückungsfehler
  • Umweltstress-Screening (ESS) einschließlich Temperaturwechsel- und Vibrationsprüfung
