Technische Definition

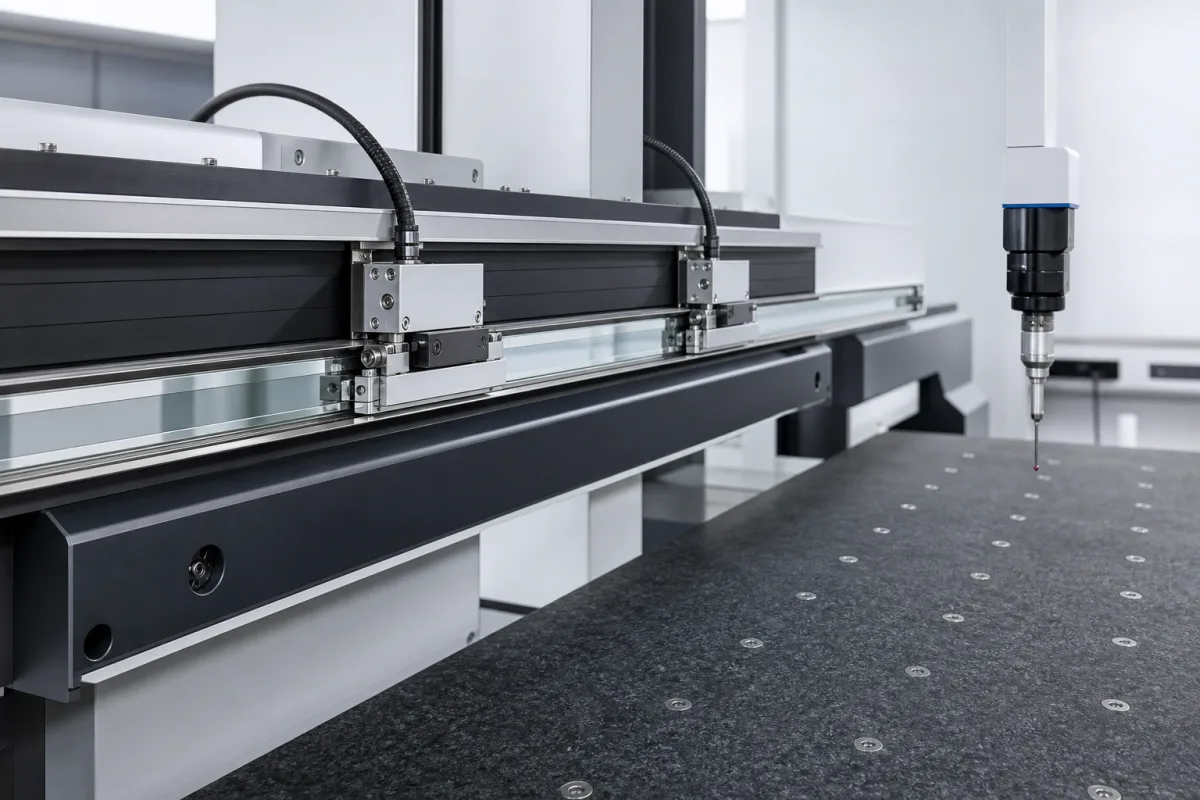

Lineare Encoder sind kritische Komponenten in Präzisions-Koordinatenmessgeräten (KMGs), die eine hochgenaue Positionsrückmeldung entlang linearer Achsen liefern. Sie ermöglichen es dem KMG, die Position seines Tasters oder Messkopfes im dreidimensionalen Raum präzise zu bestimmen, indem sie mechanische Verschiebung in elektrische Signale umwandeln, die dann verarbeitet werden, um genaue Koordinaten für die dimensionsbezogene Inspektion und Qualitätskontrolle zu berechnen. Diese Geräte werden typischerweise an jeder linearen Achse des KMG montiert, wo sie kontinuierlich die Position des beweglichen Schlittens relativ zu einer festen Referenz überwachen. Das Ausgangssignal wird vom KMG-Controller verwendet, um den Positionsregelkreis zu schließen und sicherzustellen, dass Messungen wiederholbar und rückführbar sind. Lineare Encoder sind in verschiedenen Technologien erhältlich, einschließlich optisch, magnetisch und induktiv, jeweils mit spezifischen Eigenschaften, die für unterschiedliche Betriebsumgebungen geeignet sind. Die Wahl des Encoders hängt von Faktoren wie erforderlicher Auflösung, Messlänge, Umgebungsbedingungen (z. B. Temperatur, Feuchtigkeit, Verschmutzung) und Installationsbeschränkungen ab. Für KMG-Anwendungen liegt die Auflösung oft im Mikrometer- oder Submikrometerbereich, und die Messlängen reichen typischerweise von 100 mm bis zu mehreren Metern, abhängig von der Maschinengröße. Das Skalenmaterial ist eine wichtige Überlegung: Glasskalen sind bei optischen Encodern aufgrund ihrer thermischen Stabilität üblich, während Edelstahlskalen bei magnetischen Encodern verwendet werden, um Korrosion und mechanischer Belastung zu widerstehen. Das Gehäuse besteht oft aus Aluminiumlegierung, um Steifigkeit und Schutz zu bieten. Bei der Auswahl eines linearen Encoders für ein KMG ist es wichtig, den messbereich, die Auflösung und die Schnittstellenkompatibilität des spezifischen Modells mit dem KMG-Controller zu überprüfen. Darüber hinaus muss die Installation gemäß den Spezifikationen des Herstellers erfolgen, um Fehler durch Ausrichtung oder thermische Ausdehnung zu vermeiden. Regelmäßige Wartung, wie das Reinigen der Skala und das Überprüfen der Ausrichtung des Lesekopfes, ist erforderlich, um die Genauigkeit zu erhalten. Es ist wichtig zu beachten, dass die Leistung eines linearen Encoders durch die gesamte Messkette beeinflusst wird, einschließlich der mechanischen Struktur des KMG und der Softwarekompensation. Daher garantiert der Encoder allein nicht die Gesamtgenauigkeit des KMG. Bei der Beschaffung sollten Sie modellspezifische Werte und Normen immer mit dem rechtlichen Hersteller oder Lieferanten bestätigen.
Funktionsprinzip
Lineare Encoder funktionieren, indem sie die relative Bewegung zwischen einer Skala (mit präzisen Teilungen) und einem Lesekopf erfassen. Wenn sich der Lesekopf entlang der Skala bewegt, erfasst er die Teilungen optisch, magnetisch oder induktiv und erzeugt elektrische Impulse, die der Verschiebung entsprechen. Diese Impulse werden gezählt und verarbeitet, um die genaue lineare Position mit Mikrometer- oder Submikrometerauflösung zu bestimmen.
