Testprüfspitzen-Halterung

Auf Basis strukturierter CNFX-Herstellerprofile wird Testprüfspitzen-Halterung im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Prüfspitzenbohrungsdurchmesser bis Anzahl der Prüfspitzenpositionen eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Testprüfspitzen-Halterung wird durch die Baugruppe aus Grundplatte und Sondenaufnahmeblöcke beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine spezielle Halterung, die Prüfspitzen für elektrische Messungen sicher in einer Testkammer hält und positioniert.

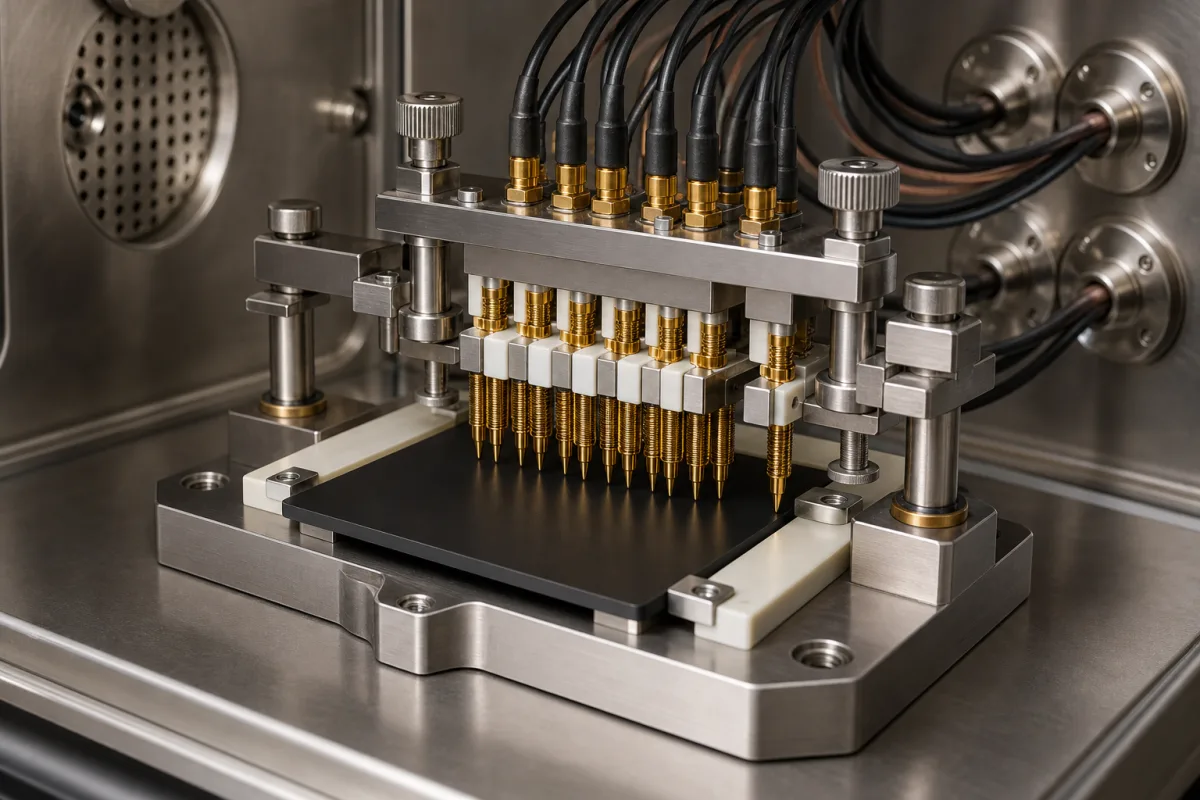

Testprüfspitzen-Halterung in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Die Testprüfspitzen-Halterung ist eine Präzisionskomponente einer elektrischen Testkammer, die dazu dient, elektrische Prüfspitzen in bestimmten Konfigurationen zu montieren, auszurichten und zu sichern. Sie gewährleistet einen konstanten Kontaktdruck und eine präzise Positionierung während elektrischer Testverfahren wie Durchgangsprüfungen, Widerstandsmessungen und Signalintegritätstests von elektronischen Bauteilen oder Baugruppen, die in der Kammer platziert werden. Die Halterung klemmt oder montiert Prüfspitzen (z. B. Pogo-Pins, federbelastete Kontakte) mechanisch an vordefinierten Positionen. Sie bietet eine stabile, wiederholbare Schnittstelle zwischen den Prüfspitzen und dem Prüfling (DUT) und ermöglicht oft Anpassungen von Abstand, Winkel oder Druck der Prüfspitzen, um unterschiedlichen Testanforderungen und DUT-Geometrien gerecht zu werden. Die Halterung besteht aus Aluminiumlegierung und Edelstahl (SUS304 gemäß ASTM A276) und bietet eine Kombination aus Steifigkeit und Korrosionsbeständigkeit. Zu den wichtigsten Parametern gehören: Lochdurchmesser für Prüfspitzen von 0,5 bis 2,0 mm, passend zu Standard-Prüfspitzengrößen; Anzahl der Prüfspitzenpositionen von 16 bis 64, anpassbar an Testanforderungen; Positioniergenauigkeit von ±0,05 mm für wiederholbare Messungen; Kontaktwiderstand von ≤50 mΩ für genaue Messwerte; Isolationswiderstand von ≥1000 MΩ bei 500 V DC; dielektrische Spannungsfestigkeit von 1000 V AC für 1 Minute; Betriebstemperaturbereich von -40 bis 85 °C; relative Luftfeuchtigkeit von 5 bis 95 % (nicht kondensierend); Schutzart IP54 bis IP65 gemäß IEC 60529; Gewicht von 2,5 bis 5,0 kg je nach Konfiguration; und eine Standard-Grundfläche von 200×150×100 mm, mit kundenspezifischen Größen erhältlich. Diese Werte sind Referenzbereiche und müssen für das jeweilige Modell und die Anwendung bestätigt werden. Die Halterung ist für den Einsatz in kontrollierten Testumgebungen vorgesehen, und ihre Leistung hängt von ordnungsgemäßer Installation und Wartung ab. Bitte bestätigen Sie modellspezifische Spezifikationen und Konformität mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Die Halterung klemmt oder montiert Prüfspitzen mechanisch an vordefinierten Positionen und bietet so eine stabile, wiederholbare Schnittstelle zwischen den Prüfspitzen und dem Prüfling (DUT). Sie ermöglicht Anpassungen von Abstand, Winkel oder Druck der Prüfspitzen, um unterschiedlichen Testanforderungen und DUT-Geometrien gerecht zu werden. Die Halterung gewährleistet einen konstanten Kontaktdruck und eine präzise Positionierung, was für zuverlässige elektrische Messungen entscheidend ist. Ihr Design umfasst präzisionsgefertigte Löcher und Ausrichtungsmerkmale, um die Prüfspitzenpositionen innerhalb von ±0,05 mm zu halten. Die verwendeten Materialien (Aluminiumlegierung und Edelstahl) bieten strukturelle Integrität und Beständigkeit gegen Umwelteinflüsse. Die Halterung arbeitet innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche, und ihre Schutzart gewährleistet Eignung für staubige oder feuchte Umgebungen. Ordnungsgemäße Installation und regelmäßige Überprüfung von Prüfspitzenausrichtung und Kontaktwiderstand sind erforderlich, um die Messgenauigkeit zu erhalten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Prüfspitzenbohrungsdurchmesser0.5–2.0 mmMatches standard probe tip sizes
Anzahl der Prüfspitzenpositionen16–64 PositionenCustomizable per test requirements
Positioniergenauigkeit±0.05 mmEnsures repeatable measurements
Kontaktwiderstand≤50 Low resistance for accurate readings
Isolationswiderstand≥1000 At 500 V DC
Durchschlagspannung1000 V ACFor 1 minute
Betriebstemperatur-40–85 °CContinuous operation
Relative Luftfeuchtigkeit5–95 % RHNon-condensing
SchutzartIP54–IP65Dust and water resistantIEC 60529
WerkstoffSUS304Corrosion-resistant stainless steelASTM A276
Gewicht2.5–5.0 kgDepends on configuration
Grundfläche (L×B×H)200×150×100 mmCustom sizes available

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Aluminiumlegierung Edelstahl

Komponenten / BOM

Components / BOM
  • Grundplatte
    Primäre Strukturplattform zur Montage aller anderen Vorrichtungskomponenten und zur Befestigung an der Prüfkammer
    Material: Aluminiumlegierung
  • Sondenaufnahmeblöcke
    Einzelne Einheiten, die jede Prüfsonde sichern und oft Mikrojustierungen der Position ermöglichen
    Material: Edelstahl
  • Verriegelungsmechanismus
    Klemm- oder Befestigungselemente zur Sicherung der Sondenmontageblöcke nach der Einstellung
    Material: Edelstahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Zyklische mechanische Belastung durch wiederholtes Einstecken/Herausziehen der Sonden Ermüdungsbruch am Halterungs-Montagepunkt Finite-Elemente-Analyse-optimierte Spannungsverteilungskonstruktion mit Ausrundungsradien ≥2 mm
Elektrochemische Korrosion an der Sonden-Halterungs-Schnittstelle in feuchten Umgebungen Intermittierender elektrischer Kontakt mit Messfehlern Vergoldung (≥0,5 μm Dicke) auf Kontaktoberflächen mit hermetischer Abdichtung

Technische Bewertung

Betriebsbereich
Betriebsbereich
Kontaktkraft: 0,5-2,5 N, Positioniergenauigkeit: ±0,05 mm, Temperatur: -40 °C bis +125 °C
Belastungs- und Ausfallgrenzen
Kontaktwiderstand über 50 mΩ, Positionsabweichung über 0,1 mm, thermische Ausdehnungsdifferenz über 0,02 mm
Kriechverformung der Halterungsmaterialien unter Dauerlast, unterschiedliche thermische Ausdehnung zwischen Sonden- und Halterungsmaterialien, Oxidation der Kontaktoberfläche mit erhöhtem elektrischen Widerstand
Fertigungskontext
Testprüfspitzen-Halterung wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Industrielles Ökosystem und Lieferkette

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 100 psi
Weitere Spezifikationen:Max. Sondendurchmesser: 5 mm, Positioniergenauigkeit: ±0,1 mm
Betriebstemperatur:-40 °C bis +150 °C
Montage- und Anwendungskompatibilität
Trockene Luft-/StickstoffumgebungenNicht-korrosive GaseReinraumanwendungen
Nicht geeignet: Hochkonzentrierte saure oder ätzende Suspensionen
Auslegungsdaten
  • Sondendurchmesser und -anzahl
  • Erforderliche Positioniergenauigkeit
  • Abmessungen der Kammer-Montageschnittstelle

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Kontaktverschleiß und -verformung
Ursache: Wiederholte Einsteckzyklen, die mechanische Ermüdung verursachen, Materialabbau durch elektrische Lichtbögen oder falsche Ausrichtung, die zu ungleichmäßiger Druckverteilung auf den Sondenkontakten führt.
Halterungs-Ausrichtungsdrift
Ursache: Thermische Ausdehnungs-/Schrumpfungszyklen, Vibrationen von umgebenden Geräten oder Verschleiß an der Montagehardware, die zu Fehlausrichtung zwischen Prüfsonden und Prüfling führen.
Wartungsindikatoren
  • Inkonsistente elektrische Messwerte oder intermittierender Kontakt während der Prüfzyklen
  • Sichtbare Verschleißmuster, Verfärbungen oder Verformungen an Sondenspitzen oder Kontaktoberflächen
Technische Hinweise
  • Regelmäßige Kalibrierung und Ausrichtungsverifizierung mit Präzisionsmesslehren oder optischen Messwerkzeugen durchführen, um die Positionsgenauigkeit aufrechtzuerhalten
  • Einen vorbeugenden Wartungsplan für Kontaktreinigung und -inspektion etablieren, unter Verwendung geeigneter Kontaktreiniger und Einhaltung der herstellerseitig empfohlenen Zyklenanzahl vor Austausch

Konformität und Fertigungsnormen

Referenznormen
DIN 32561-1 Prüfsonden und Kontaktelemente
Fertigungsgenauigkeit
  • Spitzendurchmesser: +/-0,01 mm
  • Federkraft: +/-5 % des Nennwerts
Qualitätsprüfung
  • Elektrische Durchgangsprüfung
  • Maßliche Verifizierung mittels Koordinatenmessgerät (KMG)

Hersteller von Testprüfspitzen-Halterung

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

3D-Musterscanner

Eine Komponente, die dreidimensionale Oberflächenmuster und Texturen von Objekten in einem industriellen System erfasst.

Spezifikationen ansehen ->
Luftqualitätsmonitor

Ein elektronisches Gerät, das Konzentrationen verschiedener Luftschadstoffe und Umweltparameter misst und meldet.

Spezifikationen ansehen ->
Aluminium-Elektrolytkondensator

Aluminium-Elektrolytkondensatoren sind polarisierte Kondensatoren mit einer Aluminiumoxid-Dielektrikumsschicht, die eine hohe Kapazität pro Volumen für Netzteile und Energiespeicher bieten.

Spezifikationen ansehen ->
Antistatik-Gerät

Ein Gerät oder System, das entwickelt wurde, um den Aufbau statischer Elektrizität auf Oberflächen, Materialien oder Bauteilen zu verhindern, zu reduzieren oder zu beseitigen.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der Zweck einer Testprüfspitzen-Halterung?

Die Testprüfspitzen-Halterung hält und positioniert elektrische Prüfspitzen sicher in einer Testkammer, um einen konstanten Kontaktdruck und eine präzise Ausrichtung für genaue Messungen wie Durchgang, Widerstand und Signalintegrität zu gewährleisten.

Welche Materialien werden verwendet?

Die Halterung besteht typischerweise aus Aluminiumlegierung und Edelstahl (SUS304 gemäß ASTM A276). Diese Materialien bieten Steifigkeit, Korrosionsbeständigkeit und Haltbarkeit für wiederholten Einsatz.

Kann die Halterung verschiedene Prüfspitzengrößen aufnehmen?

Ja, der Lochdurchmesser für Prüfspitzen reicht von 0,5 bis 2,0 mm und passt zu Standard-Prüfspitzengrößen. Die Anzahl der Prüfspitzenpositionen kann von 16 bis 64 an spezifische Testanforderungen angepasst werden.

Welchen Umgebungsbedingungen hält die Halterung stand?

Die Halterung arbeitet bei Temperaturen von -40 bis 85 °C und relativer Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend). Sie hat eine Schutzart von IP54 bis IP65 gemäß IEC 60529 und ist gegen Staub und Spritzwasser beständig.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
