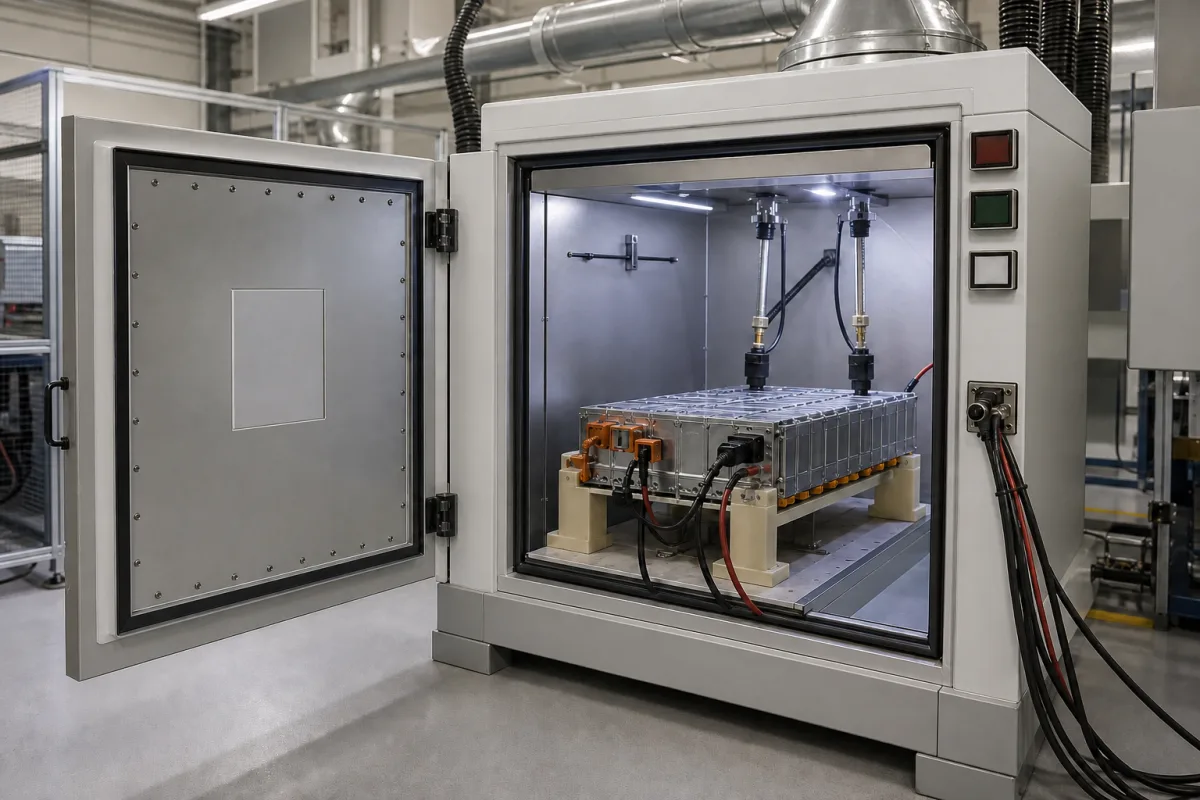

Elektrische Prüfkammer

Die Elektrische Prüfkammer ist eine kritische Komponente des Montage- und Prüfsystems für Lithium-Ionen-Batteriemodule. Sie bietet eine kontrollierte, isolierte und sichere Umgebung für die Durchführung umfassender elektrischer Diagnosen, einschließlich Lade-/Entladezyklen, Kapazitätsprüfung, Innenwiderstandsmessung, Isolationswiderstandsprüfung und Kurzschlussschutzprüfung an montierten Batteriemodulen vor der endgültigen Integration. Die Kammer besteht aus einem verzinkten Stahlgehäuse, einem Polycarbonat-Sichtfenster, keramischer elektrischer Isolierung und Kupfer-Sammelschienen und -Sonden. Sie bietet Platz für Standard-Batteriemodulgrößen mit Innenmaßen von 1200×1000×1800 mm (B×T×H). Die Kammer unterstützt eine maximale Prüfspannung von 1000 V DC (gemäß IEC 61010) und einen maximalen Prüfstrom von 600 A für Lade-/Entladezyklen. Sie bietet einen Temperaturbereich von -40 bis 85 °C mit einer Gleichmäßigkeit von ±2 °C (gemäß IEC 60068-2-1/2 und IEC 60068-3-5) und einen relativen Feuchtigkeitsbereich von 20–95% RH (gemäß IEC 60068-2-78). Die Schutzart ist IP54 (gemäß IEC 60529), und der Ableitstrom ist auf ≤0,5 mA begrenzt (gemäß IEC 60950-1). Der Isolationswiderstand beträgt ≥100 MΩ bei 500 V DC (gemäß IEC 62660-1). Das Kammermaterial ist Edelstahl 304 (gemäß ASTM A240). Das Gewicht liegt je nach Option zwischen 1500 und 2000 kg, und die Stromversorgung ist dreiphasig, 380 V AC ±10%, 50/60 Hz (gemäß IEC 60038). Das Funktionsprinzip besteht darin, das zu prüfende Batteriemodul zu isolieren, interne Sonden und Vorrichtungen an die Anschlüsse des Moduls anzuschließen und mit einem programmierbaren Prüfcontroller spezifische elektrische Lasten anzulegen, während Spannungs- und Stromantworten gemessen werden. Sicherheitsfunktionen wie Not-Aus, Feuerlöschanschlüsse und Belüftungssysteme aktivieren sich bei Erkennung gefährlicher Bedingungen wie Überstrom, Überspannung oder Kurzschluss. Diese Kammer ist entscheidend für die Gewährleistung der Zuverlässigkeit und Sicherheit von Lithium-Ionen-Batteriemodulen vor der Integration in größere Systeme. Für spezifische Anwendungen verifizieren Sie modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Die Kammer isoliert das zu prüfende Batteriemodul. Interne Sonden und Vorrichtungen verbinden sich mit den Anschlüssen des Moduls. Ein programmierbarer Prüfcontroller legt spezifische elektrische Lasten an, misst Spannungs- und Stromantworten und überwacht auf Fehler (z. B. Überstrom, Überspannung, Kurzschluss). Sicherheitsfunktionen wie Not-Aus, Feuerlöschanschlüsse und Belüftungssysteme aktivieren sich, wenn gefährliche Bedingungen erkannt werden.
