Technische Definition

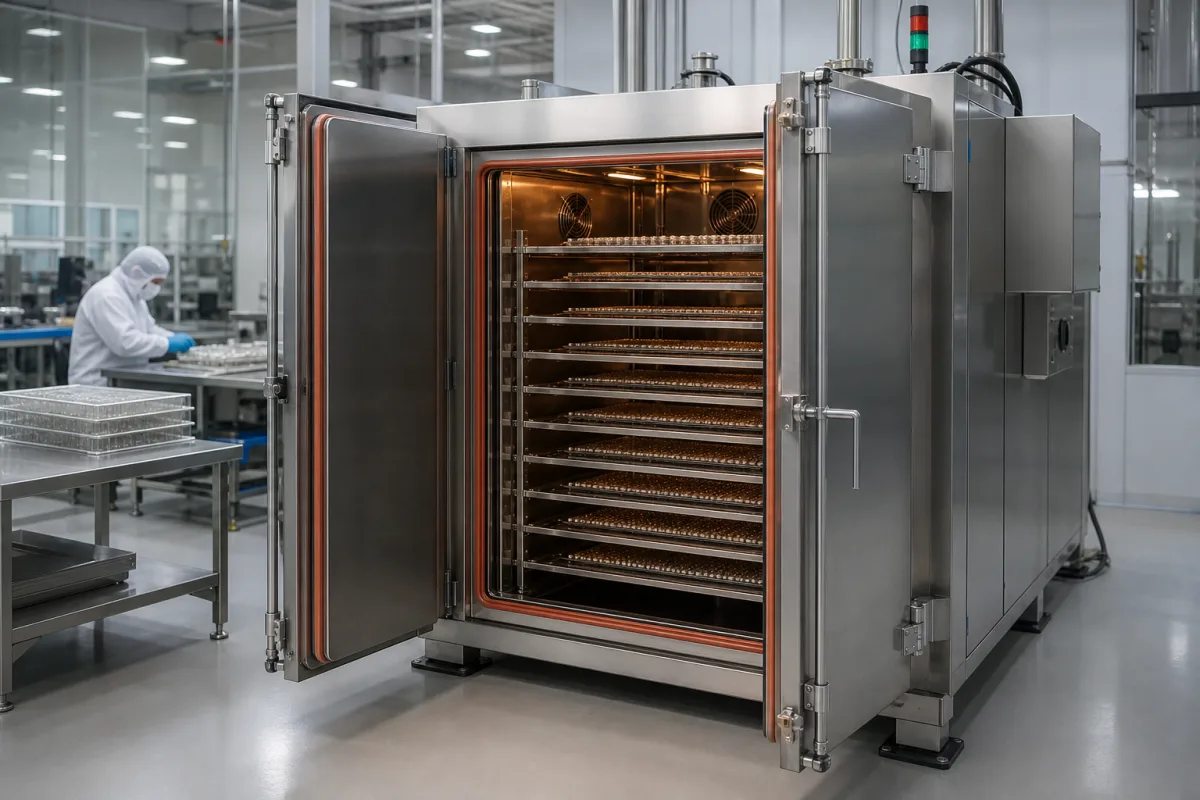

Die Thermische Aushärtungskammer ist ein kritisches Subsystem innerhalb der Präzisions-LED-Verkapselungsmaschine, das dazu dient, LED-Baugruppen nach dem Auftragen des Verkapselungsmaterials gleichmäßig und kontrolliert zu erhitzen. Sie gewährleistet die ordnungsgemäße Vernetzung und Aushärtung von Epoxid- oder Silikon-Verkapselungsmitteln und optimiert die optischen Eigenschaften, die mechanische Festigkeit und die langfristige Zuverlässigkeit des LED-Gehäuses. Die Kammer besteht aus einem Edelstahlgehäuse, Keramikfaserisolierung und Quarzheizelementen oder Widerstandsdraht, mit Aluminiumlegierungsgebläsen für die Luftzirkulation. Sie arbeitet in einem Temperaturbereich von 25–200 °C, mit einer Gleichmäßigkeit von ±2 °C und einer Genauigkeit von ±0,5 °C, was eine konsistente Aushärtung gewährleistet. Die Heizrate ist von 1–10 °C/min einstellbar, die Kühlrate von 1–5 °C/min, was eine präzise Steuerung des Aushärtungsprofils ermöglicht. Das Kammervolumen reicht von 50–500 Litern, die Nennleistung von 6–30 kW, abhängig von Chargengröße und Heizanforderungen. Sie benötigt eine Drehstromversorgung von 380 V AC (±10 %), 50/60 Hz, und arbeitet bei einem Druck von 1,0–1,6 MPa. Der Feuchtigkeitsbereich beträgt 20–80 % relative Luftfeuchtigkeit (nicht kondensierend), und die Schutzart ist IP54–IP65 (IEC 60529). Das Innenmaterial ist Edelstahl SUS304–SUS316L (ASTM A240), was Korrosionsbeständigkeit bietet. Die Kammer wiegt zwischen 300–1500 kg und hat eine Grundfläche von 1,5–4,0 m². Diese Spezifikationen sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen bestätigt werden. Die Kammer ist für die Integration in die LED-Verkapselungslinie ausgelegt, mit Schnittstellen für Temperatursteuerung und -überwachung. Regelmäßige Wartung umfasst die Überprüfung von Heizelementen, Gebläsen und Sensoren. Die Leistungsverifizierung sollte mit kalibrierten Instrumenten erfolgen. Die Kammer ist nicht für den Einsatz außerhalb ihrer spezifizierten Parameter vorgesehen, und jede Abweichung kann die Aushärtungsqualität beeinträchtigen.
Funktionsprinzip
Die Kammer verwendet elektrische Heizelemente (wie Widerstandsheizer oder Infrarotstrahler), um die Innentemperatur auf einen Sollwert zu erhöhen, typischerweise zwischen 80 °C und 150 °C. Ein Regelkreis mit Temperatursensoren (z. B. Thermoelementen oder RTDs) und einem PID-Regler hält die Temperaturgleichmäßigkeit (±2 °C) aufrecht. Zwangsbelüftung durch Gebläse sorgt für eine gleichmäßige Wärmeverteilung über die Produktlast, während Isolierung Wärmeverluste minimiert. Der Prozess folgt einem vordefinierten Zeit-Temperatur-Profil, um die Aushärtungsreaktion abzuschließen.
