Technische Definition

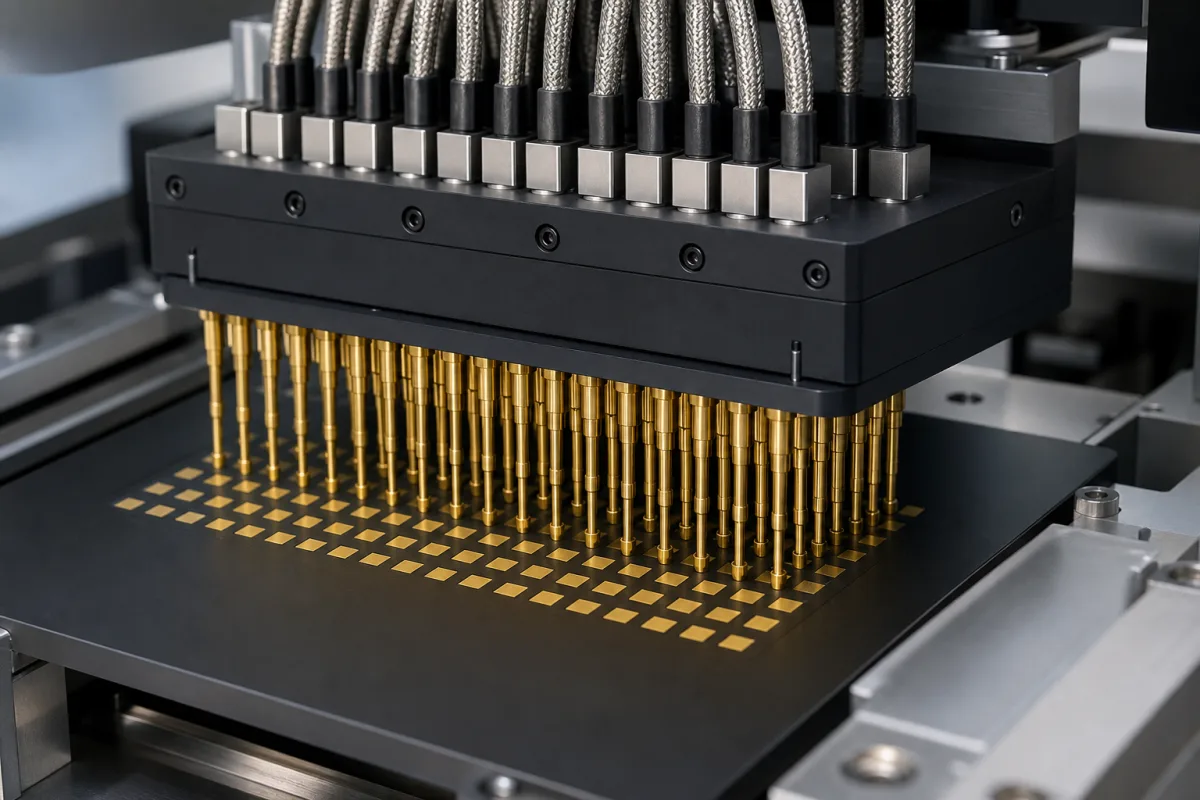

Die Testsonde-Baugruppe ist eine Komponente für elektrische Tests elektronischer Geräte. Sie besteht aus mehreren federbelasteten oder fest positionierten Sonden, die in einer bestimmten Konfiguration angeordnet sind, um mit Testpunkten auf Leiterplatten (PCBs), Halbleiterwafern oder anderen elektronischen Baugruppen zu interagieren. Die Baugruppe ist Teil eines elektrischen Testmoduls und dient dazu, während Testverfahren temporäre elektrische Verbindungen herzustellen.
Die Baugruppe arbeitet, indem sie physischen und elektrischen Kontakt mit bestimmten Testpunkten an einem Prüfling (DUT) herstellt. Wenn sie gegen den DUT gedrückt wird, schließen die Sonden elektrische Stromkreise, sodass Testgeräte Spannung, Strom, Widerstand oder Signalintegrität an bestimmten Stellen messen können.
Verwendete Materialien umfassen Berylliumkupfer, Phosphorbronze, Wolframkarbid und vergoldete Spitzen. Das Gehäuse besteht aus hochtemperaturbeständigen Materialien wie PPS oder PEEK. Zu den wichtigsten Parametern gehören die Anzahl der Sonden (1–128), der Sondenabstand (0,5–2,54 mm), der Kontaktwiderstand (≤50 mΩ), die Nennstromstärke (1–5 A pro Sonde), die Nennspannung (30–250 V AC/DC), die Betriebstemperatur (-40–85 °C), die Federkraft (0,5–2,0 N bei 2/3 Hub), der Sondenhub (1,0–6,0 mm), der Isolationswiderstand (≥1000 MΩ bei 500 V DC), die dielektrische Spannungsfestigkeit (500–1500 V AC für 1 Minute) und das Gewicht (5–200 g). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden.
Die Auswahl einer Testsonde-Baugruppe erfordert die Berücksichtigung des Testpunktlayouts, der erforderlichen elektrischen Nennwerte, mechanischer Einschränkungen und Umgebungsbedingungen. Zu den Verifikationsfragen gehören: Welche Sondenanzahl und welcher Abstand sind erforderlich? Was sind die maximalen Strom- und Spannungspegel? Was ist der akzeptable Kontaktwiderstand? Was sind die Temperatur- und mechanischen Hubanforderungen? Wartungssignale umfassen erhöhten Kontaktwiderstand, abgenutzte oder verbogene Sonden oder reduzierte Federkraft. Fehlergrenzen umfassen das Überschreiten des Nennstroms oder der Nennspannung, Betrieb außerhalb des Temperaturbereichs oder mechanische Beschädigung der Sonden.
Für die Beschaffung ist es wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche und keine garantierten Spezifikationen sind.
Funktionsprinzip
Die Baugruppe stellt physischen und elektrischen Kontakt mit bestimmten Testpunkten an einem Prüfling (DUT) her. Wenn sie gegen den DUT gedrückt wird, schließen die Sonden elektrische Stromkreise, sodass Testgeräte Spannung, Strom, Widerstand oder Signalintegrität an bestimmten Stellen messen können. Die federbelasteten Sonden gewährleisten einen gleichmäßigen Kontaktdruck, während die fest positionierten Sonden stabile Verbindungen für bestimmte Testkonfigurationen bieten.
