Thermoregulierungssystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Thermoregulierungssystem im Bereich Herstellung von Computern, elektronischen und optischen Erzeugnissen anhand von Temperaturregelgenauigkeit bis Temperaturbereich eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Thermoregulierungssystem wird durch die Baugruppe aus Thermoelektrischer Kühler und Temperatursensor beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Subsystem in einem optischen Spektrometer, das die präzise Temperaturkontrolle kritischer Komponenten gewährleistet, um Messgenauigkeit und Stabilität sicherzustellen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

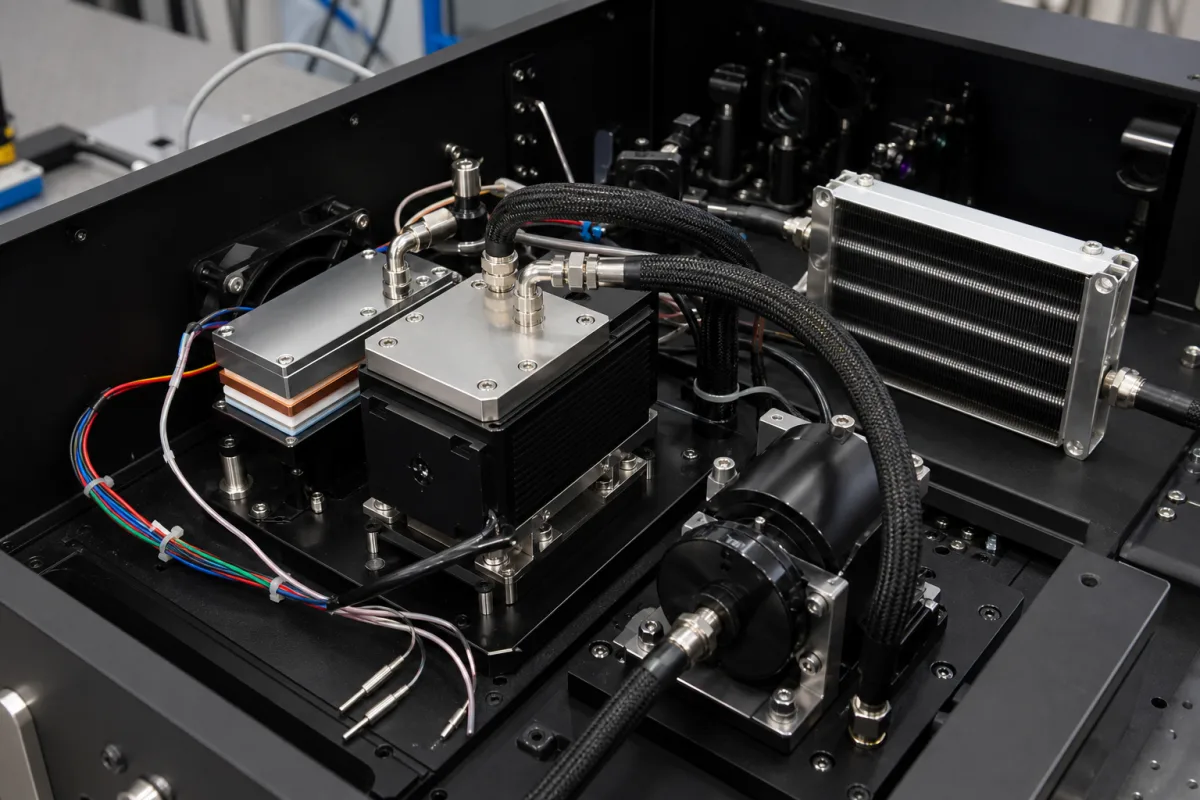

Thermoregulierungssystem in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Thermoregulierungssystem

Technische Definition

Das Thermoregulierungssystem ist eine wesentliche Komponente optischer Spektrometer, die aktiv die Temperatur empfindlicher optischer Elemente, Detektoren und Probenkammern überwacht und steuert. Es kompensiert Umgebungstemperaturschwankungen und interne Wärmeentwicklung, um konsistente optische Eigenschaften aufrechtzuerhalten, thermische Drift in Messungen zu verhindern und reproduzierbare analytische Ergebnisse unter verschiedenen Betriebsbedingungen zu gewährleisten. Das System verwendet typischerweise thermoelektrische Kühler (Peltier-Elemente), Widerstandsheizer oder Flüssigkeitswärmetauscher, die durch präzise Temperatursensoren und Rückkopplungsschleifen gesteuert werden. Ein Mikrocontroller oder PID-Regler passt die Heiz-/Kühlleistung basierend auf Echtzeit-Temperaturmessungen an, um die Zieltemperatur innerhalb enger Toleranzen (±0,1 °C bis ±1 °C) zu halten. Zu den wichtigsten Parametern gehören: Temperaturregelgenauigkeit ±0,01 °C, Betriebstemperaturbereich 10–40 °C, Stabilisierungszeit ≤15 Minuten, Leistungsaufnahme ≤50 W, Versorgungsspannung 24 V DC ±10 %, Betriebsfeuchtigkeit 20–80 % relative Feuchte (nicht kondensierend), Schutzart IP54–IP65 nach IEC 60529, Kühlleistung ≥20 W, Heizleistung ≥15 W, Temperatursensorg genauigkeit ±0,005 °C, Gewicht ≤2,5 kg und Abmessungen 150×100×80 mm. Zu den hinterlegten Materialien gehören thermoelektrische Module, Kupferkühlkörper, Temperatursensoren (Thermistoren/RTDs) und Wärmeleitmaterialien. Dieser Verzeichniseintrag bietet Referenzwerte; modellspezifische Spezifikationen und Konformität müssen mit dem Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Das System verwendet thermoelektrische Kühler (Peltier-Elemente), Widerstandsheizer oder Flüssigkeitswärmetauscher. Präzise Temperatursensoren (Thermistoren oder RTDs) liefern Echtzeit-Feedback an einen Mikrocontroller oder PID-Regler. Der Regler passt die Heiz- oder Kühlleistung an, um die Zieltemperatur innerhalb enger Toleranzen zu halten, typischerweise ±0,1 °C bis ±1 °C. Diese aktive Regelung kompensiert Umgebungstemperaturänderungen und interne Wärmeentwicklung und gewährleistet stabile optische Leistung und Messreproduzierbarkeit.

Hauptmaterialien

Thermoelektrische Module, Kupfer-Kühlkörper, Temperatursensoren (Thermistoren/RTDs), Thermische Grenzflächenmaterialien

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Temperaturregelgenauigkeit	±0.01 °C	Ensures measurement stability
Temperaturbereich	10–40 °C	Operating ambient range
Stabilisierungszeit	≤15 min	Time to reach setpoint
Leistungsaufnahme	≤50 W	Max power draw
Versorgungsspannung	24 ±10% V DC	Standard-Industrieversorgung
Betriebsfeuchtigkeit	20–80 % RH	nicht kondensierend
Schutzart	IP54–IP65	Staub- und WasserschutzIEC 60529
Kühlleistung	≥20 W	Heat removal capability
Heizleistung	≥15 W	Heat addition capability
Genauigkeit des Temperatursensors	±0.005 °C	High-precision sensor
Gewicht	≤2.5 kg	Kompaktes Design
Abmessungen (L×B×H)	150×100×80 mm	Envelope size

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Thermoelektrischer Kühler
Bietet aktive Kühlung/Erwärmung durch den Peltier-Effekt
Material: Wismuttellurid-Halbleiter
Temperatursensor
Misst die Ist-Temperatur für die Rückführungsregelung
Material: Platin (RTD) oder Halbleiter (Thermistor)
Kühlkörper
Leitet überschüssige Wärme an die Umgebung ab
Material: Aluminium oder Kupfer mit Kühlrippen
PID-Regler
Verarbeitet Sensordaten und regelt die thermische Ausgabe
Material: Elektronische Bauteile auf Leiterplatte
Widerstandsheizer
Erwärmt die Optik, wenn die Zieltemperatur über der Umgebungstemperatur liegt, bei Versionen, die heizen statt kühlen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0-5 bar (Systemdruck), 0-2 bar (Kühlmittelkreislauf)
Durchflussrate:	0,5-5 l/min (Kühlmittel)
Betriebstemperatur:	-20 °C bis +80 °C (Betrieb), ±0,1 °C Stabilität
power consumption:	50-500 W (Heiz-/Kühlleistung)

Montage- und Anwendungskompatibilität

Deionisiertes KühlwasserTrockener Stickstoff als SpülgasGereinigte Laborluft

Nicht geeignet: Korrosive chemische Dämpfe oder leitfähige partikelbelastete Umgebungen

Auslegungsdaten

Zu bewältigende Wärmelast (W)
Erforderliche Temperaturstabilität (±°C)
Verfügbare Kühlquellenkapazität (W)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

20,0-25,0 °C ±0,1 °C

Belastungs- und Ausfallgrenzen

Temperaturabweichung >±0,5 °C für >60 Sekunden

Unterschiedlicher thermischer Ausdehnungskoeffizient zwischen optischen Komponenten (z.B. Quarzglas α=0,55×10⁻⁶/K vs. Aluminium α=23,1×10⁻⁶/K), der zu einer Wellenlängendrift >0,01 nm führt

Fertigungskontext

Thermoregulierungssystem wird innerhalb von Herstellung von Computern, elektronischen und optischen Erzeugnissen nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Verschmutzung und Inkrustation

Ursache: Ablagerung von Mineralstoffen, biologischem Bewuchs oder Partikeln auf Wärmeübertragungsflächen aufgrund schlechter Wasserqualität, unzureichender Filtration oder mangelnder chemischer Behandlung, was den thermischen Wirkungsgrad verringert und den Druckverlust erhöht.

Korrosion und Lochfraß

Ursache: Elektrochemischer Abbau von Metallkomponenten (z.B. Rohre, Wärmetauscher) verursacht durch aggressive Wasserchemie (niedriger pH-Wert, hoher Chloridgehalt), galvanische Reaktionen zwischen ungleichen Metallen oder unzureichende Korrosionsinhibitoren, was zu Leckagen und strukturellem Versagen führt.

Wartungsindikatoren

Abnormale Temperaturschwankungen oder Unfähigkeit, den Sollwert trotz normalem Betrieb zu halten, was auf einen reduzierten Wärmeübertragungswirkungsgrad hinweist.
Ungewöhnliche Geräusche (z.B. Gluckern, Klopfen) oder sichtbare Leckagen, Vibrationen oder Korrosion an Systemkomponenten, die auf Strömungseinschränkungen oder strukturelle Probleme hindeuten.

Technische Hinweise

Implementieren Sie ein umfassendes Wasserbehandlungsprogramm mit regelmäßiger chemischer Analyse und Dosierung zur Kontrolle von Inkrustation, Korrosion und biologischem Wachstum, abgestimmt auf die spezifische Wasserquelle und Systemmaterialien.
Etablieren Sie eine vorausschauende Wartungsroutine unter Verwendung zerstörungsfreier Prüfverfahren (z.B. Ultraschall-Dickenmessung, Infrarot-Thermografie) und Zustandsüberwachung (z.B. Druck-, Temperatur-, Durchfluss-Trends), um frühzeitige Degradation vor dem Auftreten von Ausfällen zu erkennen.

Konformität und Fertigungsnormen

Referenznormen

ANSI/ASHRAE 15 - Sicherheitsnorm für KältesystemeDIN EN 378 - Kälteanlagen und Wärmepumpen

Fertigungsgenauigkeit

Temperaturregelgenauigkeit: +/-0,5 °C
Ausrichtung von Druckbehälter-Schweißnähten: +/-1,5 mm

Qualitätsprüfung

Hydrostatischer Drucktest bei 1,5-fachem Auslegungsdruck
Leckageerkennungstest mittels Helium-Massenspektrometrie

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Thermisches Durchgehen des Peltier-Kühlers aufgrund unzureichender Kühlkörperkapazität → Temperaturüberschwingen auf 30 °C innerhalb von 15 Sekunden → Aktive PID-Regelung mit Vorsteuerungskompensation und redundanten NTC-Thermistoren

Degradation der Wärmeleitpaste bei >80 °C Grenzflächentemperatur → Thermischer Widerstandsanstieg von 0,2 auf 2,0 K/W → Phasenwechselndes thermisches Grenzflächenmaterial mit Schmelzpunkt bei 45 °C

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Thermoregulierungssystem

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Thermoregulierungssystem

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Hauptfunktion des Thermoregulierungssystems?

Es gewährleistet die präzise Temperaturkontrolle kritischer Komponenten in einem optischen Spektrometer, wie optische Elemente, Detektoren und Probenkammern, um Messgenauigkeit und Stabilität zu sichern, indem es Umgebungsschwankungen und interne Wärme kompensiert.

Welche Temperaturregelgenauigkeit ist zu erwarten?

Das Verzeichnis listet eine Temperaturregelgenauigkeit von ±0,01 °C, aber dies ist ein Referenzwert. Die tatsächliche Leistung kann je nach Modell und Anwendung variieren; bitte mit dem Hersteller verifizieren.

Was sind die typischen Betriebsbedingungen?

Referenzwerte umfassen einen Betriebstemperaturbereich von 10–40 °C, Luftfeuchtigkeit 20–80 % relative Feuchte (nicht kondensierend) und Schutzart IP54–IP65 nach IEC 60529. Bestätigen Sie diese für Ihr spezifisches Gerät.

Wie erreicht das System Temperaturstabilität?

Es verwendet thermoelektrische Kühler, Widerstandsheizer oder Flüssigkeitswärmetauscher, die durch präzise Sensoren und einen PID-Regler gesteuert werden. Der Regler passt die Leistung in Echtzeit an, um den Sollwert innerhalb enger Toleranzen zu halten.
