Technische Definition

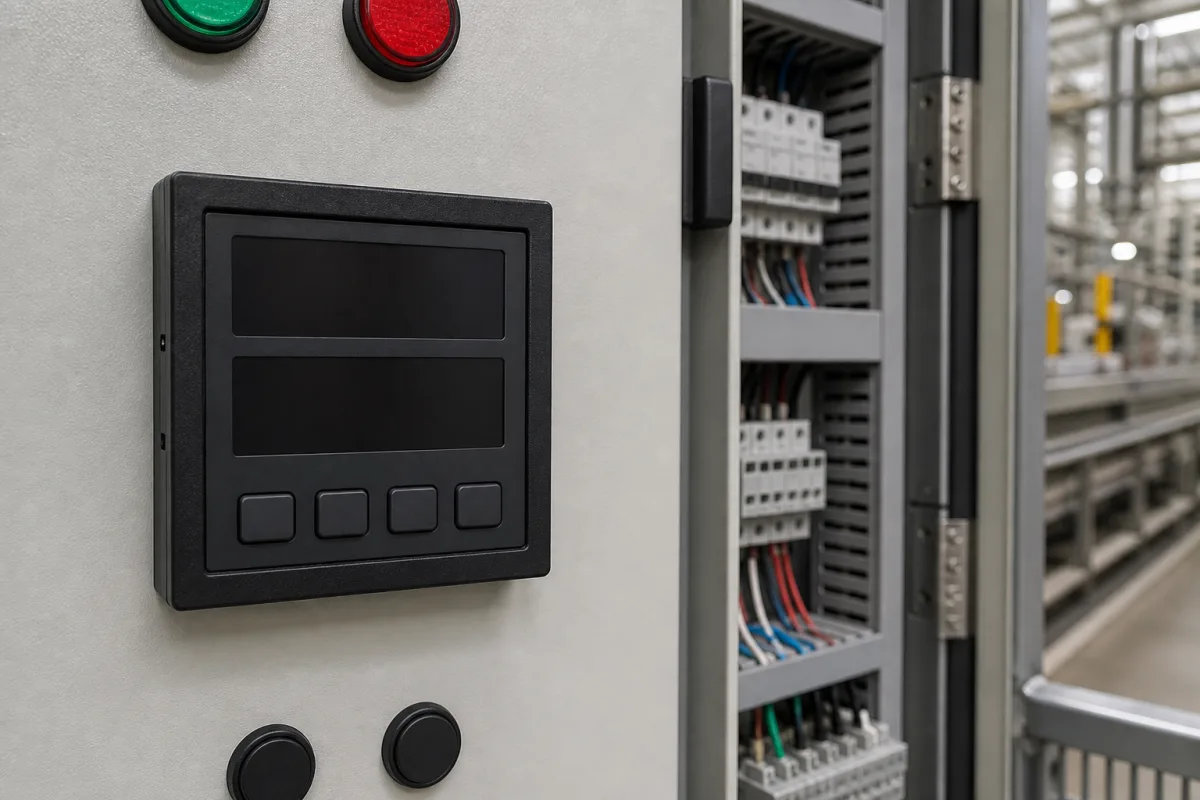

Der PID-Regler ist eine Komponente, die in der Maschinen- und Anlagenbauindustrie verwendet wird, insbesondere in einem Temperaturregelmodul. Er dient als zentrale Recheneinheit, die kontinuierlich Temperaturmesswerte von Sensoren überwacht, sie mit einem Ziel-Sollwert vergleicht und präzise Ausgangssignale an Heiz- oder Kühlelemente berechnet, um stabile Temperaturbedingungen aufrechtzuerhalten. Der Regler passt seine Regelparameter dynamisch an, um Überschwingen zu minimieren, die Einschwingzeit zu reduzieren und stationäre Fehler in thermischen Prozessen zu eliminieren.
Das Gerät arbeitet nach dem Prinzip eines Rückkopplungsregelkreises und berechnet drei separate Regelaktionen: Proportional (P) reagiert auf die aktuelle Fehlergröße, Integral (I) akkumuliert vergangene Fehler, um Restoffset zu eliminieren, und Derivativ (D) prognostiziert zukünftige Fehlertrends basierend auf der Änderungsrate. Diese drei Terme werden summiert, um das Regelausgangssignal zu erzeugen, das dann an Aktuatoren wie Heizungen, Kühler oder Ventile gesendet wird, um den thermischen Prozess zu regeln.
Wichtige Spezifikationen umfassen eine Versorgungsspannung von 24 V DC ±10% mit Verpolschutz, Leistungsaufnahme von 5–10 W (abhängig von der Ausgangslast), Regelgenauigkeit von ±0,1% vom Messbereich, und Eingangsauflösung von 0,1% mit 16-Bit-ADC. Die Abtastzeit ist zwischen 50–200 ms konfigurierbar. Der Betriebstemperaturbereich beträgt -40 bis 85 °C, mit Lagerfeuchtigkeit von 5–95% rF (nicht kondensierend) und Schutzart IP65 (nur Frontplatte) gemäß IEC 60529. Der Ausgangstyp ist isoliert 4–20 mA mit einem maximalen Lastwiderstand von 500 Ω. Der Sollwertbereich ist programmierbar von -1999 bis 9999. Das Gewicht liegt zwischen 0,3 und 0,5 kg je nach Gehäuse.
Alle aufgeführten Werte sind Referenzbereiche des Verzeichnisses und müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Referenzierte Normen (z.B. IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78, IEC 60529) sind Beschaffungsreferenzen und implizieren keine Zertifizierung oder Konformität eines bestimmten Produkts.
Funktionsprinzip
Der PID-Regler berechnet einen Fehlerwert als Differenz zwischen einem gewünschten Sollwert und einer gemessenen Prozessvariablen. Er wendet dann eine Korrektur basierend auf drei Termen an: Proportional (P) reagiert auf den aktuellen Fehler, Integral (I) akkumuliert vergangene Fehler, um stationäre Abweichungen zu eliminieren, und Derivativ (D) prognostiziert zukünftige Fehlertrends basierend auf der Änderungsrate. Diese Terme werden summiert, um ein Regelausgangssignal zu erzeugen, das an Aktuatoren wie Heizungen, Kühler oder Ventile gesendet wird, um den thermischen Prozess zu regeln. Der Regler passt seine Parameter kontinuierlich an, um Überschwingen zu minimieren, die Einschwingzeit zu reduzieren und stabile Bedingungen aufrechtzuerhalten.
